Опорные модули SCS…UU — SCS…LUU

Артикул: SCS...UU - SCS...LUU

ø 9 — 58

Опорные модули серии SCS…UU (укороченный), SCS…LUU (удлиненный) для цилиндрических рельс используются для обеспечения опоры и устойчивости рельса. Каретки изготовлены из высококачественных материалов, отличаются прочностью и долговечностью.

Модуль опорный для валов диаметром от 9 до 58 мм.

Варианты исполнения детали.

Удлиненная модификация модуля (с 2мя подшипниками) отмечается литерой «L».

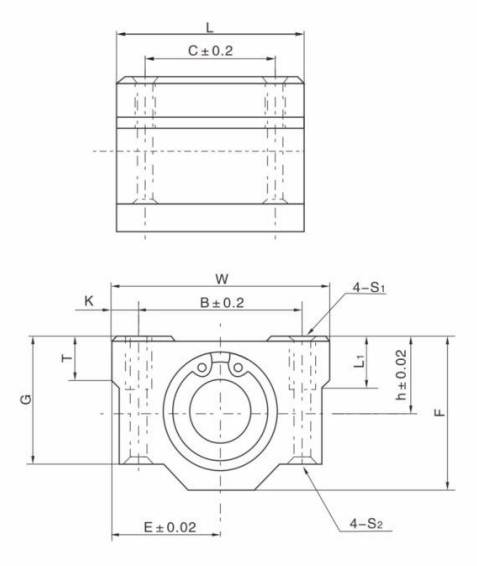

Чертеж опорных модулей SCS...UU — SCS...LUU

Размерный ряд опорного модуля (каретка) SCS…UU — SCS…LUU

Наименование T h E W L F G В C К S1 Sa L1 Втулка CN CON kg/m
SCS6UU 6 9 15 30 25 18 15 20 15 5 M4 3.4 8 LM6UU 206 265 34
SCS8UU 6 11 17 34 30 22 18 24 18 5 M4 3.4 8 LM8UU 274 392 52
SCS 10UU 8 13 20 40 35 26 21 28 21 6 M5 4.3 12 LM 10UU 372 549 92
SCS 12UU 8 15 21 42 36 28 24 30.5 26 5.75 M5 4.3 12 LM 12UU 510 784 102
SCS 13UU 8 15 22 44 39 30 24.5 33 26 5.5 M5 4.3 12 LM13UU 510 784 120
SCS 16UU 9 19 25 50 44 38.5 32.5 36 34 7 M5 4.3 12 LM 16UU 774 1180 200
SCS20UU 11 21 27 54 50 41 35 40 40 7 M6 5.2 12 LM20UU 882 1370 255
SCS25UU 12 26 38 76 67 51.5 42 54 50 11 M8 7 18 LM25UU 980 1570 600
SCS30UU 15 30 39 78 72 59.5 49 58 58 10 M8 7 18 LM30UU 1570 2740 735
SCS35UU 18 34 45 90 80 68 54 70 60 10 M8 7 18 LM35UU 1670 3140 1100
SCS40UU 20 40 51 102 90 78 62 80 60 11 M10 8.7 25 LM40UU 2160 4020 1590
SCS50UU 25 52 61 122 110 102 80 100 80 11 M10 8.7 25 LM 50UU 3820 7940 3340
SCS60UU 30 58 66 132 122 114 94 108 90 12 M10 10.7 25 LM60UU 4700 10000 4270
SCS8LUU 6 11 17 34 58 22 18 24 42 5 M4 3.4 8 LM8LUU 274 392 0.1
SCS 10LUU 8 13 20 40 68 26 21 28 46 6 M5 4.3 12 LM 10LUU 372 549 0.18
SCS 12LUU 8 15 21 42 70 28 24 30.5 50 5.75 M5 4.3 12 LM 12LUU 510 784 0.20
SCS13LUU 8 15 22 44 75 30 24.5 33 50 5.5 M5 4.3 12 Lm13LUU 510 784 0.23
SCS 16LUU 9 19 25 50 85 38.5 32.5 36 60 7 M5 4.3 12 LM 16LUU 774 1180 0.39
SCS20LUU 11 21 27 54 96 41 35 40 70 7 M6 5.2 12 LM20LUU 882 1370 0.49
SCS25LUU 12 26 38 76 130 51.5 42 54 100 11 M8 7 18 LM25LUU 980 1570 1.165
SCS30LUU 15 30 39 78 140 59.5 49 58 110 10 M8 7 18 LM30LUU 1570 2740 1.43
SCS35LUU 18 34 45 90 155 68 54 70 120 10 M8 7 18 LM35LUU 1670 3140 2.13
SCS40LUU 20 40 51 102 175 78 62 80 140 11 M10 8.7 25 LM40LUU 2160 4020 3.09
SCS50LUU 25 52 61 122 215 102 80 100 160 11 M10 8.7 25 LM50LUU 3820 7940 6.53
SCS60LUU 30 58 66 132 240 114 94 108 180 12 M12 10.7 25 LM60LUU 4700 10000 9.29
