Линейные модули

Линейные модули для любых условий и задач. Свыше 450 позиций: модули с ШВП, ременным и реечным приводом, электроцилиндры, линейные двигатели, поворотные платформы и многоосевые системы. Исполнения — пылезащищенные, для чистых помещений и общих сред. Возможно изготовление нестандартных изделий под ваш техпроцесс.

Типы линейных модулей UNITMC:

  • По приводу: Высокоточные ШВП, высокоскоростные ременные, мощные реечные, а также линейные двигатели и электроцилиндры.

  • По условиям: Модели для общих сред (MF, MD), пылезащищенные с гофрой (MY, ML) и специальные серии для чистых помещений (MH, MC, MDC).

  • По сложности: Отдельные оси и готовые многокоординатные системы с поворотными платформами.

Показано товаров: 352

Поворотная платформа M-325 внешний ротор, прямой привод

Номинальный/пиковый момент: 30/90 Н.м. Cкорость: 120 об/мин. Осевая нагрузка до 50000 Н. ø 325 мм. Высота: 65 мм

Подробнее Запросить цену
Поворотная платформа M-280 внешний ротор, прямой привод

3 исп. Номинальный/пиковый момент: 95/190; 95/190; 250/500 Н.м. Cкорость: 100/150 об/мин. Осевая нагрузка: 40000/40500 Н. ø 224 мм. Высота: 145/170/231 мм

Подробнее Запросить цену
Поворотная платформа M-263 внешний ротор, прямой привод

6 исп. Номинальный/пиковый момент до 250/500 Н.м. Cкорость до 200 об/мин. Осевая нагрузка до 40000 Н. ø 263 мм. Высота: 65/95/112/113/138/188 мм

Подробнее Запросить цену
Поворотная платформа M-224 внешний ротор, прямой привод

2 исп. Номинальный/пиковый момент: 14.1/35; 42.2/105 Н.м. Cкорость: 380/200 об/мин. Осевая нагрузка: 8000/10000 Н. ø 224 мм. Высота: 42/62 мм

Подробнее Запросить цену
Поворотная платформа M-220 внешний ротор, прямой привод

Номинальный/пиковый момент: 10.2/30.6 Н.м. Cкорость: 320 об/мин. Осевая нагрузка до 5000 Н. ø 220 мм. Высота: 62 мм

Подробнее Запросить цену
Поворотная платформа M-190 внешний ротор, прямой привод

Номинальный/пиковый момент: 20/60 Н.м. Cкорость: 200 об/мин. Осевая нагрузка до 6000 Н. ø 190 мм. Высота: 100 мм

Подробнее Запросить цену

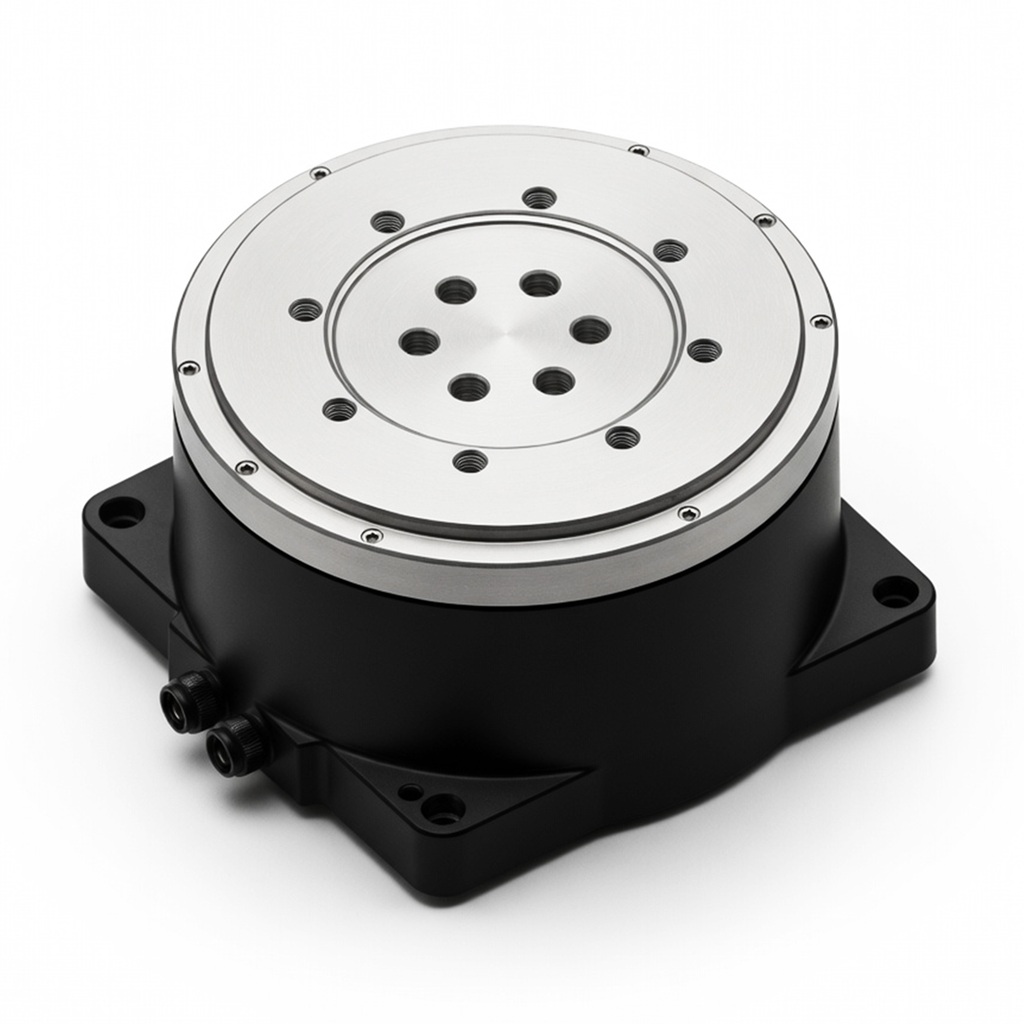

Поворотная платформа M-170 внешний ротор, прямой привод

6 исп. Номинальный/пиковый момент до 59.5/179 Н.м. Cкорость до 450 об/мин. Осевая нагрузка до 15000 Н. ø 170 мм. Высота: 50/95/110/125/130/155 мм

Подробнее Запросить цену

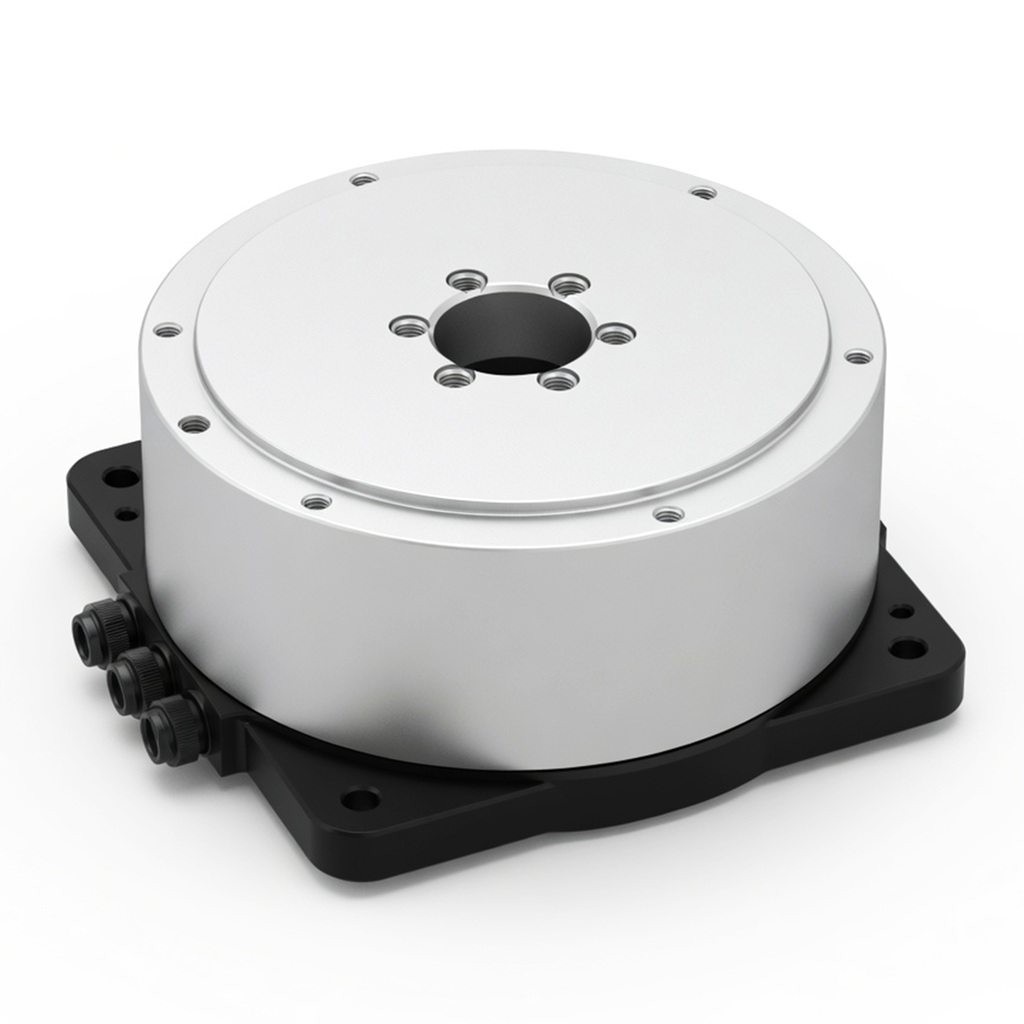

Поворотная платформа M-140 внешний ротор, прямой привод

2 исп. Номинальный/пиковый момент: 6/10.5; 16/28 Н.м. Cкорость: 600/350 об/мин. Осевая нагрузка: 1500/200 Н. ø 140 мм. Высота: 50/80 мм

Подробнее Запросить цену

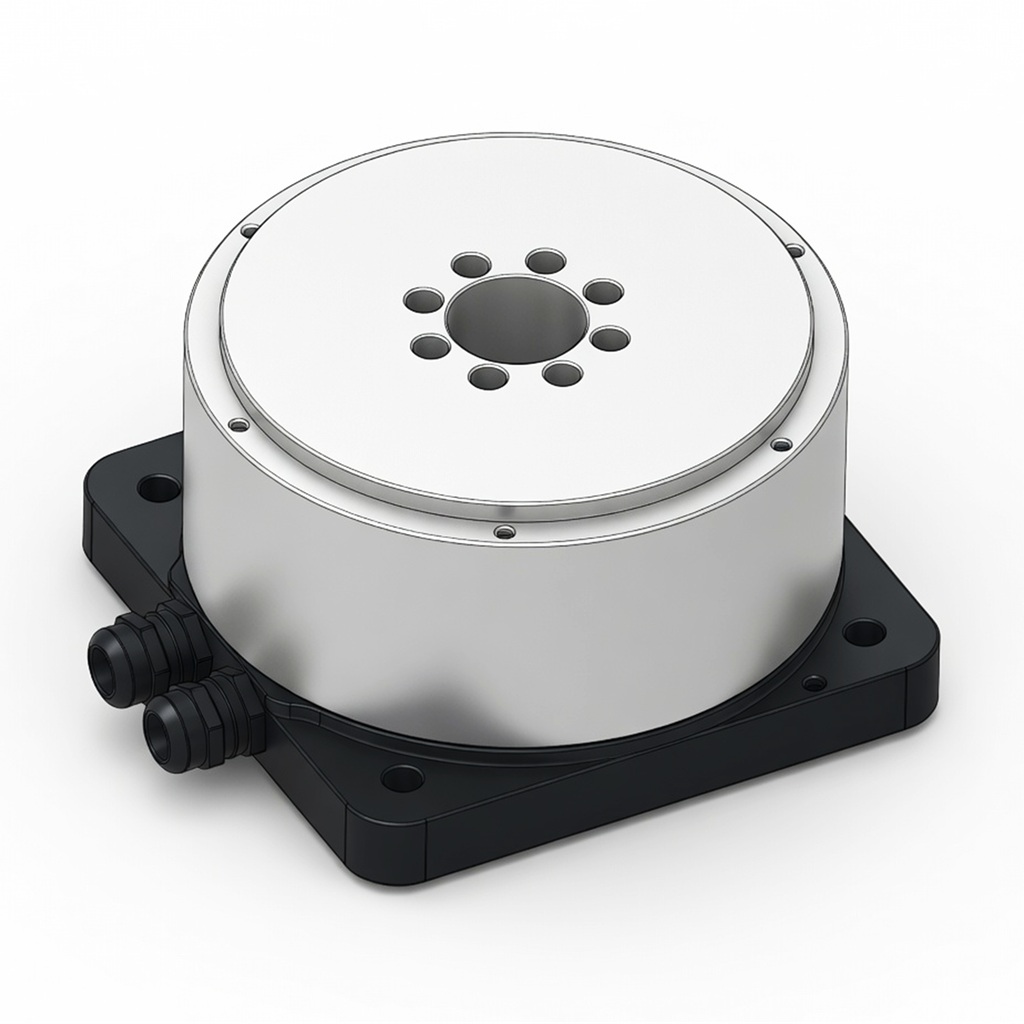

Поворотная платформа M-112 внешний ротор, прямой привод

Номинальный/пиковый момент: 3/9 Н.м. Cкорость: 350 об/мин. Осевая нагрузка до 2500 Н. ø 112 мм. Высота: 65 мм

Подробнее Запросить цену
Поворотная платформа M-660 внутренний ротор, прямой привод

2 исп. Номинальный/пиковый момент: 1300/2500; 1950/3600 Н.м. Cкорость: 60 об/мин. Осевая нагрузка: 100000 Н (100 кН). ø 660 мм. Высота: 180/230 мм

Подробнее Запросить цену
Поворотная платформа M-408 внутренний ротор, прямой привод

3 исп. Ном./пик. момент: 150.9/463.3; 270/675; 500.5/1501.6 Н.м. Cкорость: 60/80/120 об/мин. Осевая нагрузка до 40000 Н. ø 408 мм. Высота: 77/102/165 мм

Подробнее Запросить цену
Поворотная платформа M-390 внутренний ротор, прямой привод

Номинальный/пиковый момент: 280/1400 Н.м. Cкорость: 50 об/мин. Осевая нагрузка до 50000 Н. ø 390 мм. Высота: 245 мм

Подробнее Запросить цену
Поворотная платформа M-380 внутренний ротор, прямой привод

Номинальный/пиковый момент: 600/1406 Н.м. Cкорость: 150 об/мин. Осевая нагрузка до 15000 Н. ø 380 мм. Высота: 230 мм

Подробнее Запросить цену
Поворотная платформа M-224 внутренний ротор, прямой привод

Номинальный/пиковый момент: 9.9/30 Н.м. Cкорость: 250 об/мин. Осевая нагрузка до 2500 Н. ø 224 мм. Высота: 42 мм

Подробнее Запросить цену
Поворотная платформа M-220 внутренний ротор, прямой привод

3 исп. Номинальный/пиковый момент: 50.6/152; 87.4/266; 115.0/350 Н.м. Cкорость: 200/250 об/мин. Осевая нагрузка: 8000 Н. ø 220 мм. Высота: 123/168/208 мм

Подробнее Запросить цену
Линейный двигатель LNP3-170

3 исполнения. Нагрузка: 70/100/150 кг. Макс. ход: 3960 мм. Пиковое усилие: 570/855/1132 Н

Подробнее Запросить цену
Линейный двигатель LNP3-200

3 исполнения. Нагрузка: 80/120/160 кг. Макс. ход: 3960 мм. Пиковое усилие: 759/1138/1520 Н

Подробнее Запросить цену
12345678910

При производстве модулей UNITMC используются высококачественные компоненты и узлы. Базовый ассортимент модулей состоит из моделей на основе ШВП или ременного привода.

Серии модулей могут быть пылезащитными, включая гофрозащиту. Или открытыми, для обычных условий эксплуатации и оборудования. Пылезащищенные серии предохраняют от попадания пыли, а также продуктов обработки (при сварке, лазерной резке, покрасочных работах).

Отдельные серии представляют линейные модули для чистых и специальных помещений. Они широко применяются в пищевой, фармацевтической промышленности, полупроводниковом и микроэлектронном производстве и других сферах.

Базовые серии линейных модулей (винтовые и ременные):

KSR/KNR винтовые ø 6-20 мм.

GCR винтовые ø 12, 16, 20 мм.

GCRS винтовые ø 12, 16 мм.

HCR модули винтовые ø 8-40 мм.

HNR модули винтовые ø 6-40 мм.

MH с шарико-винтовой передачей ø 12, 16 мм. Пылезащищенные. Для чистых и специальных помещений

MF с шарико-винтовой передачей ø 12, 16, 20, 25, 32 мм.

MY с шарико-винтовой передачей ø 16, 25 мм. Пылезащищенные, гофрированные

ML с шарико-винтовой передачей ø 16. Пылезащищенные

MC с шарико-винтовой передачей ø 16, 20, 25, 32 мм. Пылезащищенные. Для чистых и специальных помещений

GCB на ремне — направляющая интегрирована (встроена) в алюминиевый корпус.

GCBS модули ременные — направляющая интегрирована в алюминиевый корпус.

HCB модули ременные Японский стандарт.

HNB ременные модули Японский стандарт.

OCB ременные модули Европейский стандарт.

ONB ременные модули Европейский стандарт.

MD с ременной передачей.

MDC с ременной передачей. Пылезащищенные. Для чистых и специальных помещений

Где используются линейные модули

Роботизированные комплексы

Манипуляторы и станки ЧПУ

Координатные
столы

Транспортные
системы

Модули UNITMC с 3-фазовой проверкой

Линейные модули предназначены для плавного и точного перемещения объектов по прямой.

Устройства используются в системах обработки металлов и других материалов, фрезеровании, сверлении, плазменной и лазерной резке, сварочных комплексах.

Линейные модули комплектуются конечными выключателями, датчиками линейного положения, гофрированной защитой, комплектующими линейного перемещения с покрытием для агрессивных сред.

При производстве модулей UNITMC используются высококачественные компоненты и узлы. Проводится 3-фазовая проверка: при нагрузке, в барокамере и в космосе.
