Колесо изгиба YSBH

Артикул: YSBHxx

для серии YS44. угол поворота: 30°, 45°, 90°, 180°

Колесо изгиба YSBH для цепей пластинчатого конвейера YS44 позволяет организовать автоматический поворот транспортируемых грузов на конвейерной линии.

Варианты угла поворота: 30°,45°,90°,180°.

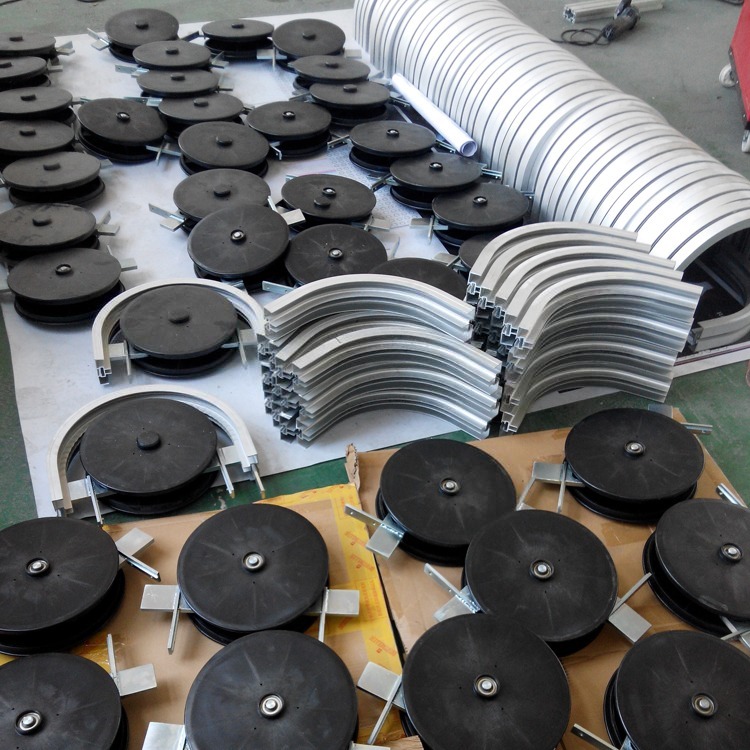

Узел гибочного колеса конвейера представлен в сборе с другими комплектующими поворота. Однослойный паз на внешней стороне используется для соединения планок и крепежа.

Производственный допуск по радиусу ± 2 мм и углу ± 2°.

Подходит для гибких пластинчатых цепей.

Как заказывать Элемент¹-Характеристика²
Парт. Номер YSBH30R150-C1
Элемент¹ Угол поворота TA Радиус поворота R Длина L Эффективный трэк Вес, кг
Одиночный Двойной
YSBH30R150 30° 150 80 0.25M 0.50M 2,60
YSBH45R150 45° 0.30M 0.60M 2,64
YSBH90R150 90° 0.40M 0.80M 2,74
YSBH180R150 180° 0.65M 1.30M 2,84
Характеристика² Цвет Обработка поверхности Материал
Тело Круг Тело Круг Стенты Зажим
1 Серебряный Черный Окисление заморозкой Алюминиевый сплав A6063 PA6+GF ADC12 Нержавеющая сталь SUS202
2 Серый

При оформлении заказа на товар, пожалуйста, указывайте артикул, размеры и характеристики.
