Планка изгиба YHBP

Артикул: YHBP

для серии YH103, угол поворота: 30°,45°,60°,90°

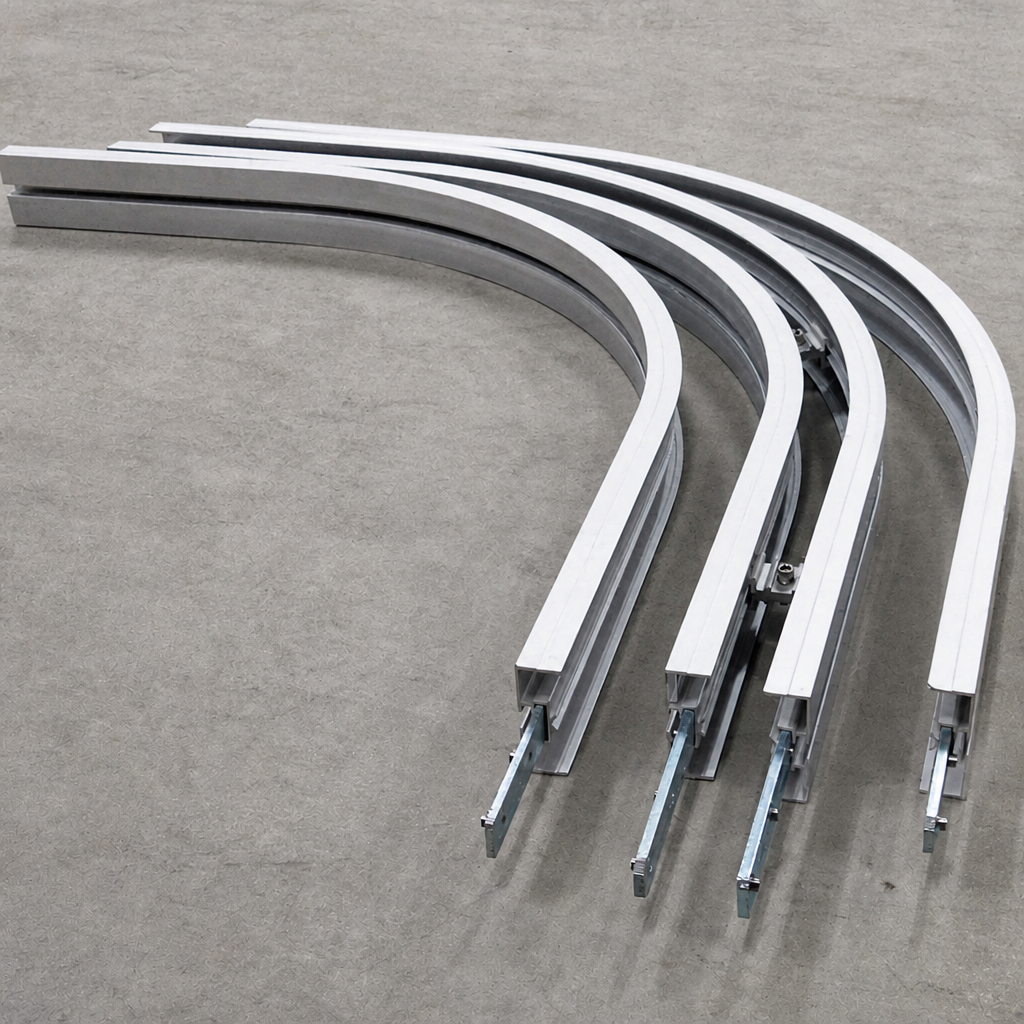

Изгибная планка конвейера YHBP подходит для конвейерных балок серии YH103 с горизонтальной поворотной направляющей.

Для фиксации соединительных планок и профилей используются одноуровневые пазы с обеих сторон, дополнительно могут поставляться крепежные элементы. Изгибные планки этой серии могут комплектоваться S-образными крепежами.

Сочетается с направляющей скольжения для предотвращения проскальзывания.

Варианты угла поворота: 30°, 45°, 60°, 90°.

Производственный допуск по радиусу ± 2 мм и углу ± 2°.

Подходит для гибких пластинчатых цепей.

Как заказывать Элемент¹-Характеристика²
Парт. Номер YHBP30R500-C1
Элемент¹ Угол поворота TA Радиус поворота R Длина L Эффективный трэк L (М) Вес, кг
Одиночный Двойной
YHBP30R500 30° 500 200 0.70M 1.35M 2,36
YHBP30R700 700 0.80M 1.55M 2,59
YHBP30R1000 1000 0.95M 1.85M 3,02
YHBP45R500 45° 500 0.80M 1.60M 2,72
YHBP45R700 700 0.95M 1.90M 3,07
YHBP45R1000 1000 1.20M 2.40 M 3,68
YHBP60R500 60° 500 0.95M 1.85M 3,02
YHBP60R700 700 1.15M 2.30M 3,56
YHBP60R1000 1000 1.45M 2.90M 4,32
YHBP90R500 90° 500 1.20M 2.40 M 3,68
YHBP90R700 700 1.50M 3.00M 4,42
YHBP90R1000 1000 2,00M 3.95M 5,52
Характеристика² Цвет Обработка поверхности Материал
Тело соединительная полоса Зажим
1 Серебряный Окисление заморозкой Алюминиевый сплав A6063 GMS Нержавеющая сталь SUS202

При оформлении заказа на товар, пожалуйста, указывайте артикул, размеры и характеристики.
