Планка изгиба YMBP
Артикул: YMBP
для серии YM83, угол поворота: 30°, 45°, 60°, 90°; радиус: 500, 700, 1000 мм; сечение профиля: 85×75 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание

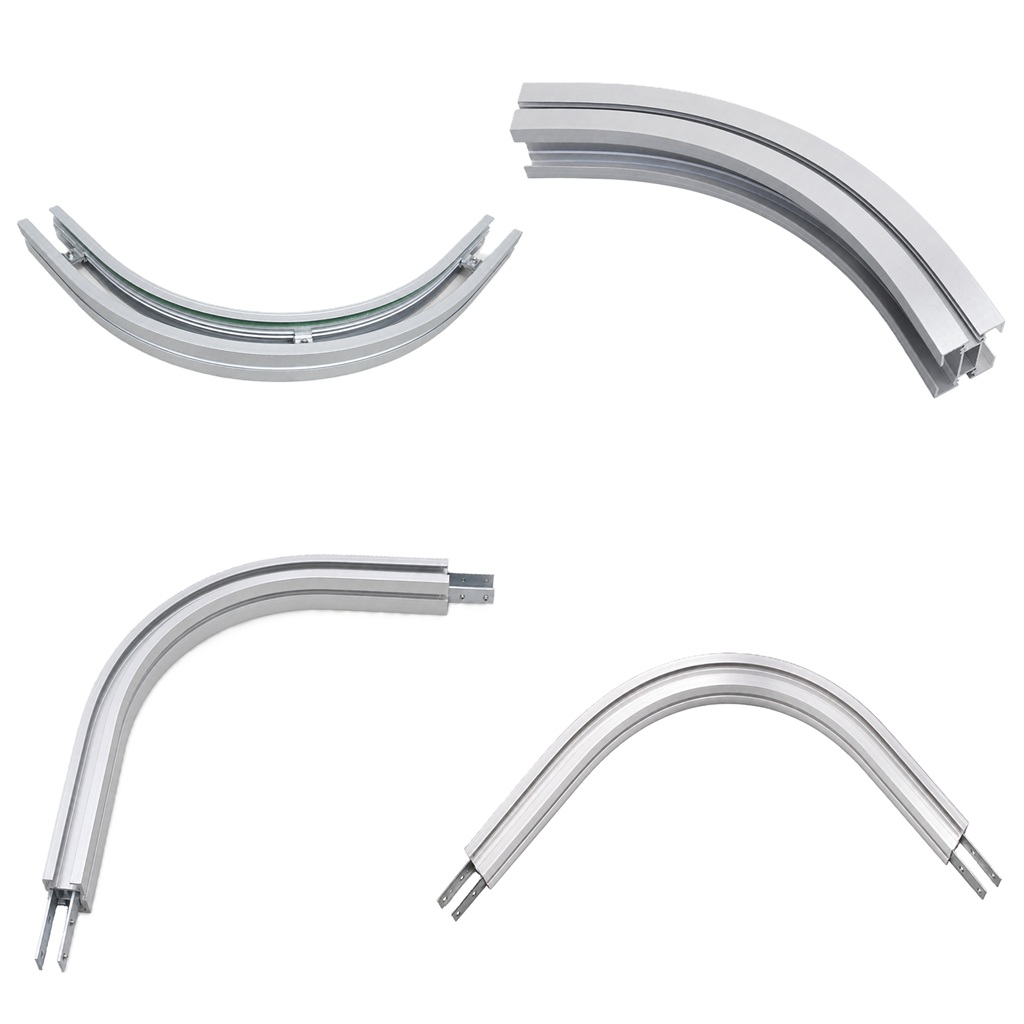

Планка изгиба YMBP — компонент горизонтальной поворотной направляющей для цепных конвейеров серии YM83. Предназначена для изменения направления движения цепи и обеспечения плавного прохождения грузов на поворотных участках. Доступна с углами поворота 30°, 45°, 60°, 90° и радиусами 500, 700, 1000 мм. Сечение профиля — 85×75 мм. Профиль выполнен из алюминиевого сплава A6063 с анодированным покрытием. Одноуровневые пазы с обеих сторон используются для фиксации соединительных планок и профилей. Комплектуется S-образными крепежами. Производственный допуск: радиус ±2 мм, угол ±2°. Идеальное решение для пищевой, фармацевтической, химической промышленности и логистических центров.
Планка изгиба YMBP — компонент цепного (пластинчатого) конвейера, обеспечивающий изменение направления движения цепи на горизонтальных поворотных участках. Планка подходит для конвейерных балок серии YM83 с горизонтальной поворотной направляющей. Представляет собой дугообразный алюминиевый профиль сечением 85×75 мм, который монтируется на конвейерные балки и служит направляющей для цепи.
Для фиксации соединительных планок и профилей используются одноуровневые пазы с обеих сторон. Планки этой серии могут комплектоваться S-образными крепежами. Сочетается с направляющей скольжения для предотвращения проскальзывания.
Конструктивные особенности
-
Тип: горизонтальная плоская планка изгиба для цепного конвейера
-
Совместимость: конвейерные балки серии YM83
-
Сечение профиля: 85×75 мм
-
Углы поворота: 30°, 45°, 60°, 90°
-
Радиусы поворота: 500, 700, 1000 мм
-
Длина планки (L): 200 мм
-
Профиль: алюминиевый сплав A6063
-
Поверхностная обработка: анодирование
-
Цвет: серебристый
-
Соединительная полоса: GMS
-
Крепёжные элементы: нержавеющая сталь SUS202
-
Производственный допуск: радиус ±2 мм, угол ±2°
Материалы и обработка
| Компонент | Материал | Обработка |
|---|---|---|
| Профиль | Алюминий A6063 | Анодирование |
| Соединительная полоса | GMS | — |
| Крепеж | Нержавеющая сталь SUS202 | — |
Преимущества
-
Плавное и бесшумное движение цепи на поворотных участках
-
Широкий выбор углов и радиусов (12 комбинаций)
-
Коррозионная стойкость благодаря алюминиевому профилю с анодированием
-
Легкая интеграция с конвейерными балками серии YM83
-
Надёжная фиксация с помощью одноуровневых пазов и крепежных элементов
Области применения
Планки изгиба YMBP широко применяются в системах цепных (пластинчатых) конвейеров для организации горизонтальных поворотов. Рекомендуется для использования в:
-
Пищевой промышленности
-
Фармацевтической промышленности
-
Химической промышленности
-
Логистических центрах и складах
-
Производственных линиях
Характеристики
| Параметр | Значение |
|---|---|
| Модель | YMBP |
| Тип | Горизонтальная планка изгиба |
| Совместимость | Конвейерные балки серии YM83 |
| Сечение профиля | 85×75 мм |
| Длина планки (L) | 200 мм |
| Материал профиля | Алюминий A6063 |
| Поверхностная обработка | Анодирование |
| Материал соединительной полосы | GMS |
| Материал крепежа | SUS202 |
| Цвет | Серебристый |
| Допуск на радиус | ±2 мм |
| Допуск на угол | ±2° |
Модельный ряд
| Модель | Угол поворота (TA) | Радиус (R) | Длина (L) | Эффективная длина (одинарная) | Эффективная длина (двойная) | Вес (кг) |
|---|---|---|---|---|---|---|
| YMBP30R500 | 30° | 500 мм | 200 мм | 0.70 м | 1.35 м | 2.23 |
| YMBP30R700 | 30° | 700 мм | 200 мм | 0.80 м | 1.55 м | 2.45 |
| YMBP30R1000 | 30° | 1000 мм | 200 мм | 0.95 м | 1.85 м | 2.82 |
| YMBP45R500 | 45° | 500 мм | 200 мм | 0.80 м | 1.60 м | 2.50 |
| YMBP45R700 | 45° | 700 мм | 200 мм | 0.95 м | 1.90 м | 2.84 |
| YMBP45R1000 | 45° | 1000 мм | 200 мм | 1.20 м | 2.40 м | 3.33 |
| YMBP60R500 | 60° | 500 мм | 200 мм | 0.95 м | 1.85 м | 2.80 |
| YMBP60R700 | 60° | 700 мм | 200 мм | 1.15 м | 2.30 м | 3.28 |
| YMBP60R1000 | 60° | 1000 мм | 200 мм | 1.45 м | 2.90 м | 3.94 |
| YMBP90R500 | 90° | 500 мм | 200 мм | 1.20 м | 2.40 м | 3.39 |
| YMBP90R700 | 90° | 700 мм | 200 мм | 1.50 м | 3.00 м | 4.05 |
| YMBP90R1000 | 90° | 1000 мм | 200 мм | 2.00 м | 3.95 м | 5.04 |
Расшифровка маркировки
YMBP + [угол] + R + [радиус]
-
YMBP — серия горизонтальных плоских планок изгиба для цепных конвейеров
-
30/45/60/90 — угол поворота в градусах
-
500/700/1000 — радиус поворота в мм
Пример: YMBP90R700 — планка изгиба на 90° с радиусом 700 мм.
Чертеж
|
|
Исполнения
Планка изгиба YMBP доступна в различных исполнениях, которые отличаются углом поворота и другими характеристиками.
