Поворотный блок YH105EW
Артикул: YHEW
для лент шириной 103 мм, A6063, SUS202
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотный блок YH105EW
Поворотный блок YH105EW (модификации 90° и 180°) — это готовый сборочный модуль для изменения направления движения пластинчатого конвейера серии YH103 в горизонтальной плоскости. Устройство позволяет организовать компактный поворот трассы на 90 или 180 градусов, обеспечивая непрерывность транспортировки и исключая необходимость в дополнительных перегрузочных станциях.
Поворотная секция поставляется в полностью собранном виде, что гарантирует простоту монтажа и быструю интеграцию в существующую конвейерную линию.
Конструктивные особенности и материалы:
-
Облегченная и прочная конструкция: Корпус и вал поворотного блока выполнены из алюминиевого сплава A6063. Это обеспечивает высокую жесткость конструкции при малом весе, что упрощает транспортировку и монтаж узла.
-
Надежная фиксация: Зажимные элементы изготовлены из нержавеющей стали SUS202, что гарантирует прочное и долговечное соединение с рамой конвейера и устойчивость к коррозии в зоне крепления.
-
Компактный радиус: Устройство имеет радиус поворота 170 мм, что позволяет создавать плотную компоновку производственных линий и экономить полезную площадь цеха.
-
Готовность к интеграции: Поворотный блок является законченным модулем. При необходимости мотор-редуктор может быть подключен непосредственно к секции, упрощая кинематическую схему привода.
-
Доступные модификации:
-
YHEW90R170 — для поворота трассы на 90 градусов.
-
YHEW180R170 — для разворота трассы на 180 градусов.
-
Важное ограничение: Поворотный блок YH105EW не подходит для использования с бесшовными (закрытыми) цепями. Рекомендуется применять устройство только со стандартными пластинчатыми цепями открытого типа.
Преимущества:
-
Легкая и прочная алюминиевая конструкция (A6063).
-
Коррозионностойкий крепеж из SUS202.
-
Два варианта угла поворота (90° и 180°).
-
Радиус 170 мм для экономии пространства.
-
Готовый модуль — простота монтажа.
-
Возможность прямого подключения привода.
Характеристики
| Как заказывать | Артикул¹-Модель редуктора² |
| Парт. Номер | YHEW90R170-RV050-C1 |
| Артикул¹ | Угол поворота | Радиус поворота | Модель редуктора² | Эффективный трэк L | Вес (Кг) |
| YHEW90R170 | 90 | 170 | RV050 | 0,43 M | 9,3 |
| YHEW180R170 | 180 | 0,69 M | 9,6 |
| Цвет | Обработка поверхности | Материал | ||||||
| Корпус | Звездочка | Корпус | Вал | Фланец | Звездочка | Подшипники | Зажим | |
| Серебристый | Черный | Окисление заморозкой | Алюминиевый сплав A6063 | GMS | Алюминиевый сплав A6063 | Полиэтилен UHMW-PE | Подшипниковая сталь | Нержавеющая сталь SUS202 |

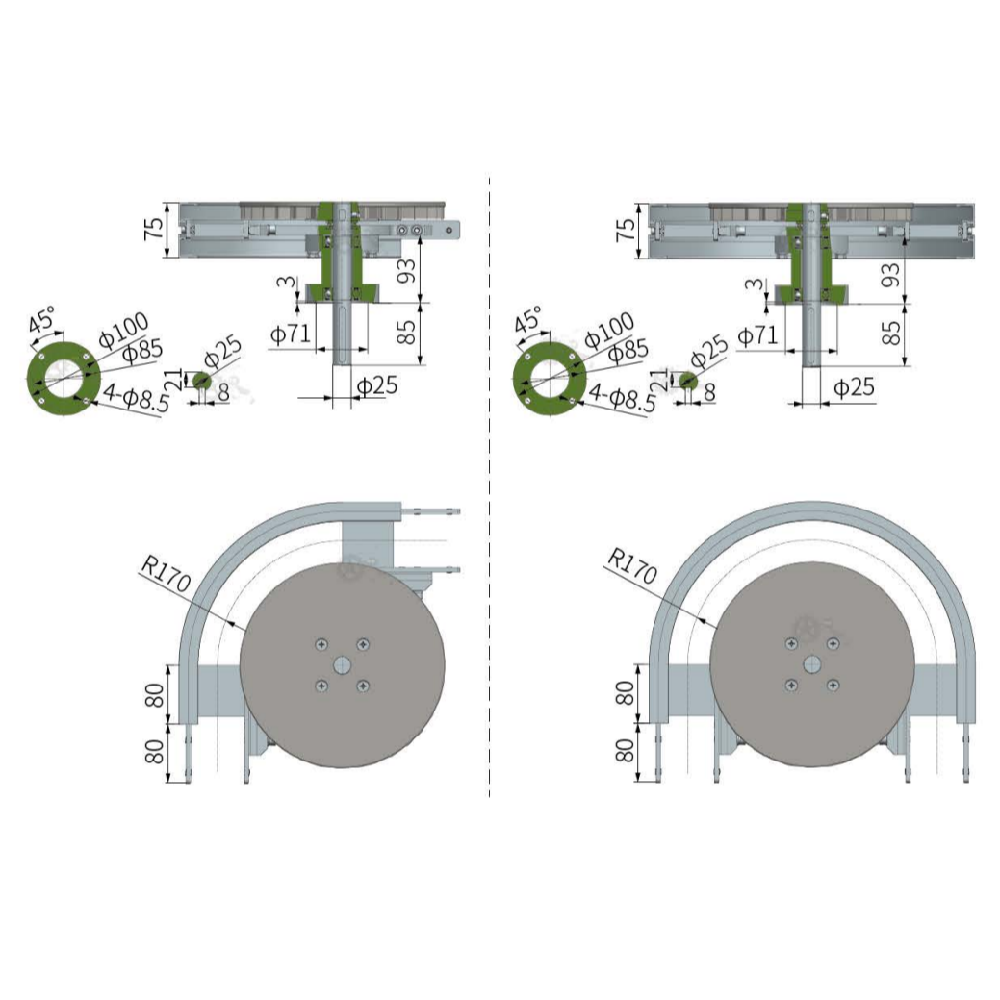

Чертеж
Исполнения
Поворотный блок YH105EW доступен в нескольких исполнениях, которые отличаются углом поворота цепи и другими характеристиками.
