Линейный двигатель LNP3-100
Артикул: LNP3-100
3 исполнения. Нагрузка: 15/25/35 кг. Макс. ход: 3960 мм. Пиковое усилие: 150/225/301 Н
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание

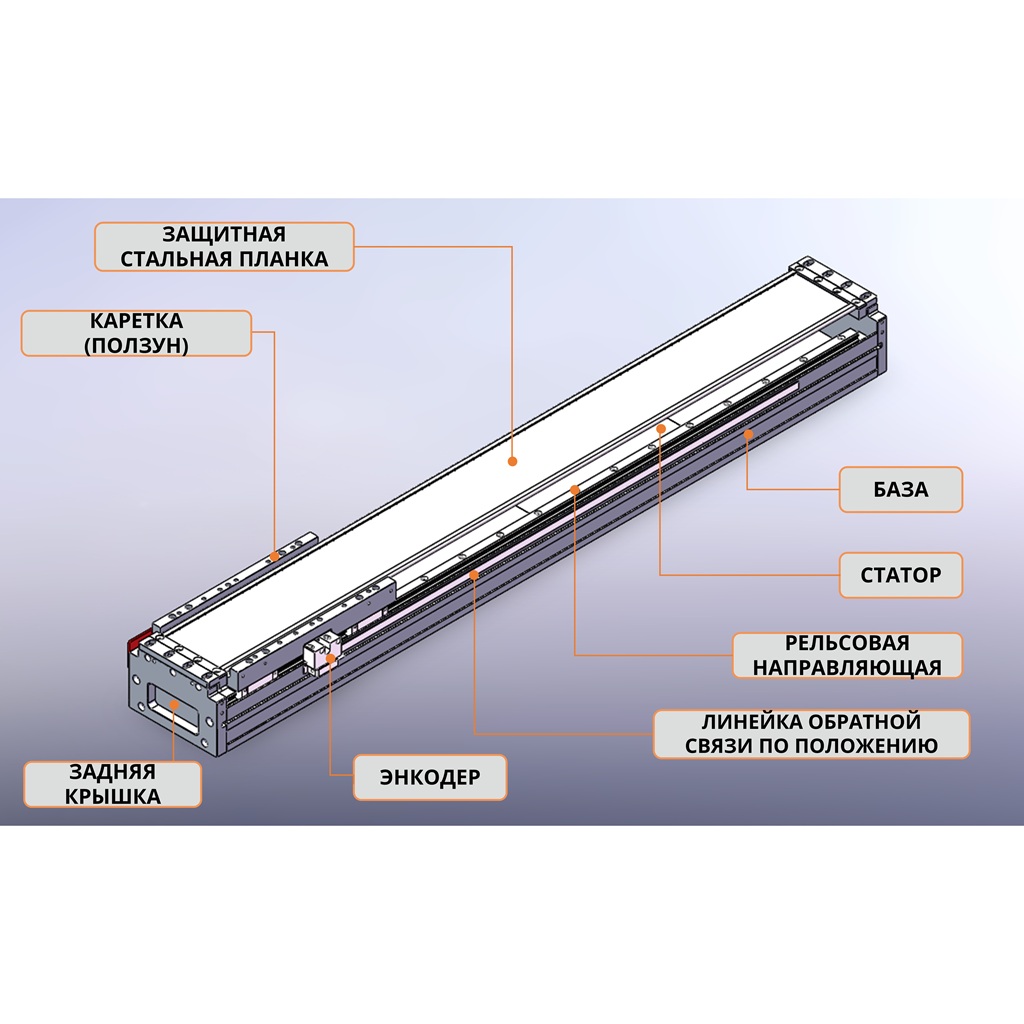

Линейный двигатель LNP3-100 — высокопроизводительный модуль с прямым приводом третьего поколения. Оптимизированная конструкция обеспечивает более низкий профиль, повышенную жесткость, сниженный вес и улучшенную защиту внутренних компонентов. Представлен в трёх исполнениях: C2, C3 и C4, различающихся усилием и нагрузкой. Ширина модуля — 100 мм, максимальный ход — 3960 мм.
Линейный двигатель LNP3-100 — современное высокотехнологичное решение для систем линейного перемещения, требующих высокой точности, динамики и компактности. Третье поколение LNP3 включает ряд улучшений по сравнению с предыдущими версиями.
Преимущества LNP3 (третье поколение)
-
Плоский профиль: Уменьшенная высота модуля обеспечивает более низкий центр тяжести и стабильность.
-
Улучшенная защита: Специальные элементы предотвращают попадание посторонних предметов внутрь, защищая двигатель от повреждений и схода с направляющих.
-
Простота монтажа: Установка выполняется снаружи — достаточно закрепить винты на внешней стороне модуля.
-
Высокая тяга: По сравнению со вторым поколением, при той же ширине обеспечивается большее усилие.
-
Высокая жёсткость: Оптимизированная конструкция позволяет использовать модуль в качестве несущей балки.
-
Малый вес: Снижение массы корпуса уменьшает нагрузку на нижние оси в многокоординатных системах.
Ключевые особенности (серия LNP3)
-
Прямой привод – исключает механические передачи, обеспечивая высокую скорость реагирования и точность.
-
Микронная точность – повторяемость позиционирования до ±1 мкм (оптический энкодер).
-
Высокая динамика – максимальное ускорение до 50 м/с² (без нагрузки), максимальная скорость до 5 м/с (при DPI 0.5/1 мкм).
-
Большой ход – до 3960 мм (стандарт, шаг 60 мм).
-
Бесшумная работа – отсутствие механического контакта.
-
Минимальное обслуживание – только периодическая смазка направляющих.
Области применения
-
Высокоточное лазерное оборудование (резка, гравировка).
-
Приборостроение и тестирование.
-
Полупроводниковое оборудование.
-
Портальные роботы и обрабатывающие центры.
-
Системы позиционирования панелей и дисплеев.
Характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Прямой (бесконтактный, линейный двигатель) |
| Ширина модуля | 100 мм |
| Ход | 60 – 3960 мм (с шагом 60 мм) |
| Максимальное ускорение (без нагрузки) | 50 м/с² |
| Максимальная скорость | при DPI 0.5/1 мкм: 5 м/с; при DPI 0.1 мкм: 1 м/с |
| Тип двигателя | С железным сердечником (Ferreous) |
| Поколение | LNP3 (третье поколение) |
| Материал основания | Алюминиевый профиль (высокая жесткость) |
| Рабочая среда | 0…+40 °C, ≤85% влажности (без конденсата) |
| Ресурс | 10 000 км (при штатном использовании) |
Точность и разрешение (зависит от типа датчика)
| Тип датчика / Разрешение | Ход 60-1000 мм | Ход 1001-2000 мм | Ход 2001-3960 мм |
|---|---|---|---|
| Оптический (Grating ruler, 0.5 мкм) | ±1 мкм | ±2 мкм | ±3 мкм |
| Магнитный (Magnetic grating, 0.5 мкм) | ±2 мкм | ±3 мкм | ±5 мкм |
Примечание: Магнитный энкодер доступен с разрешением 0.5 мкм, оптический — с разрешением 0.1, 0.5 или 1 мкм.
Сравнение моделей подвижной части для LNP3-100

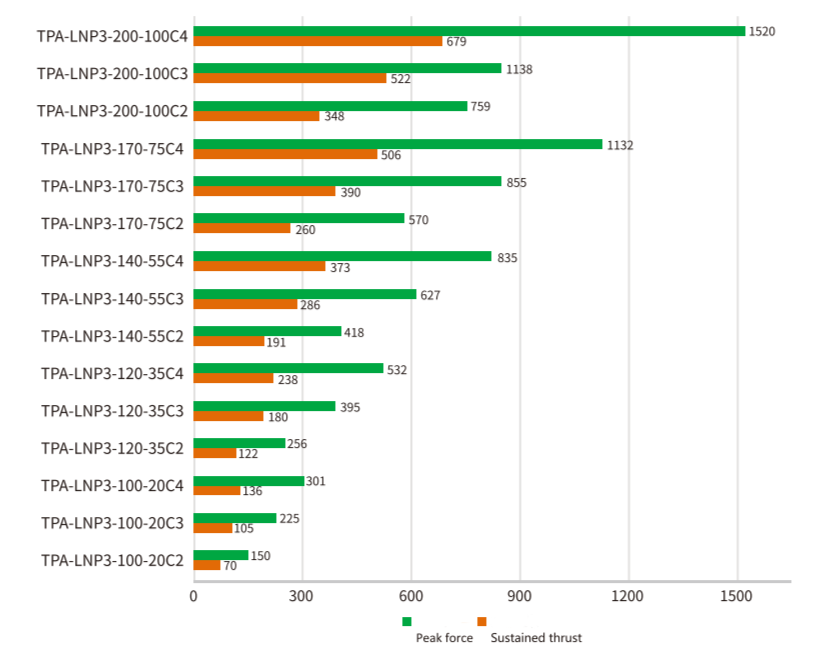

| Модель (Mover) | Номинальное усилие (Н) | Пиковое усилие (Н) | Максимальная нагрузка (кг) | Применение |
|---|---|---|---|---|
| PQ20C2 | 70 | 150 | 15 | Экономичное решение |
| PQ20C3 | 105 | 225 | 25 | Универсальное решение |
| PQ20C4 | 136 | 301 | 35 | Максимальная мощность |
При максимальной нагрузке невозможно достичь максимальных значений скорости и ускорения.
Варианты статора для LNP3-100
| Модель статора | Длина (мм) | Примечание |
|---|---|---|
PQ20-L240 |
240 | Стандартный модуль |
PQ20-L180 |
180 | Короткий модуль |
PQ20-L120 |
120 | Компактный модуль |
Чертеж
Чертеж модуля в нужной конфигурации предоставляется по запросу
Исполнения
Система маркировки LNP3 (расшифровка)
LNP3-100-20C2-1L-L720-3-C-05-N3-F
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| 1. Серия | LNP3 | Линейный двигатель, 3 поколение | LNP3 |
| 2. Ширина модуля | 100 | 100 мм | 100, 120, 140, 170, 200 |
| 3. Тип двигателя | 20 | Железный сердечник, типоразмер 20 (для 100 ширины) | 20, 35, 55, 75, 100 |
| 4. Модель мотора | C2 | C2 / C3 / C4 – по возрастанию мощности | C2, C3, C4 |
| 5. Количество ползунов | 1L | 1 ползун (стандарт) | 1L / 2L / 3L |
| 6. Ход | L720 | 720 мм | 60–3960 мм (шаг 60) |
| 7. Длина кабеля | 3 | 3 м (стандарт) | 3, 5, 7, 10, 12, 15 м |
| 8. Тип энкодера | C | Магнитный | C (магнитный) / G (оптический) |
| 9. Разрешение (DPI) | 05 | 0.5 мкм | 01 (0.1 мкм) / 05 (0.5 мкм) / 10 (1 мкм) |
| 10. Тип датчиков | N | NPN | N / P |
| 11. Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| 12. Спецзаказ | F | Кожух-гармошка и др. | F и др. |
Дополнительная информация от производителя
-
Тяга линейного двигателя зависит только от подвижной части – выбор статора влияет только на длину хода.
-
Магнитный энкодер имеет разрешение 0.5 мкм. Оптический энкодер может иметь разрешение 0.1 мкм, 0.5 мкм или 1 мкм.
