Модуль линейный OCB-120 для больших нагрузок
Артикул: OCB-120 для больших нагрузок
Полностью закрытый корпус, исполнение с редуктором, скорость до 5000 мм/с, точность ±0.05 мм, ход до 4050 мм, нагрузка до 200/60 кг (при редукторе 20:1), ширина ремня 50 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль OCB-120 (для больших нагрузок) — это полностью закрытый ременной модуль европейского стандарта, оптимизированный для перемещения очень тяжёлых деталей. Благодаря мощному редуктору (10:1, 15:1, 20:1) модуль развивает высокое тяговое усилие (900 Н) при сохранении плавности и точности хода, а усиленный корпус обеспечивает ход до 4050 мм.
Конструкция
Модуль выполнен в полностью закрытом алюминиевом корпусе шириной 120 мм. Внутри расположены ведущий и ведомый шкивы, соединённые стальной лентой и ремнём шириной 50 мм. Движение от серводвигателя через редуктор передаётся на ведущий шкив, затем на ремень, который перемещает ползун по одной высокожёсткой рельсовой направляющей (30×26 мм). Стальная лента герметизирует корпус сверху, защищая внутренние компоненты от пыли и загрязнений.
Ключевые особенности
-
Полностью закрытая конструкция – стальная лента защищает от пыли и загрязнений.
-
Мощный редуктор – соотношения 10:1, 15:1, 20:1 для максимальной нагрузки.
-
Очень высокая нагрузочная способность – до 200 кг горизонтально, до 60 кг вертикально.
-
Усиленная рельсовая направляющая – размер 30×26 мм, одна.
-
Большой ход – до 4050 мм с шагом 100 мм.
-
Лёгкая интеграция – крепление возможно с трёх сторон.
Области применения
-
Перемещение очень тяжёлых деталей
-
Сборочные линии с экстремальными нагрузками
-
Тяжёлое упаковочное и паллетирующее оборудование
-
Системы позиционирования крупногабаритных узлов
Характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Ременной, с редуктором |
| Тип защиты | Полностью закрытый (Full Seal) |
| Рельсовая направляющая | 30×26 мм (1 шт) |
| Ширина корпуса | 120 мм |
| Материал корпуса | Алюминий А1 (экструдированный, твердый) |
| Диапазон хода | 150 – 4050 мм (шаг 100 мм) |
| Повторяемость позиционирования | ±0.05 мм |
| AC серводвигатель | 750 Вт |
| Ширина ремня | 50 мм |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км |

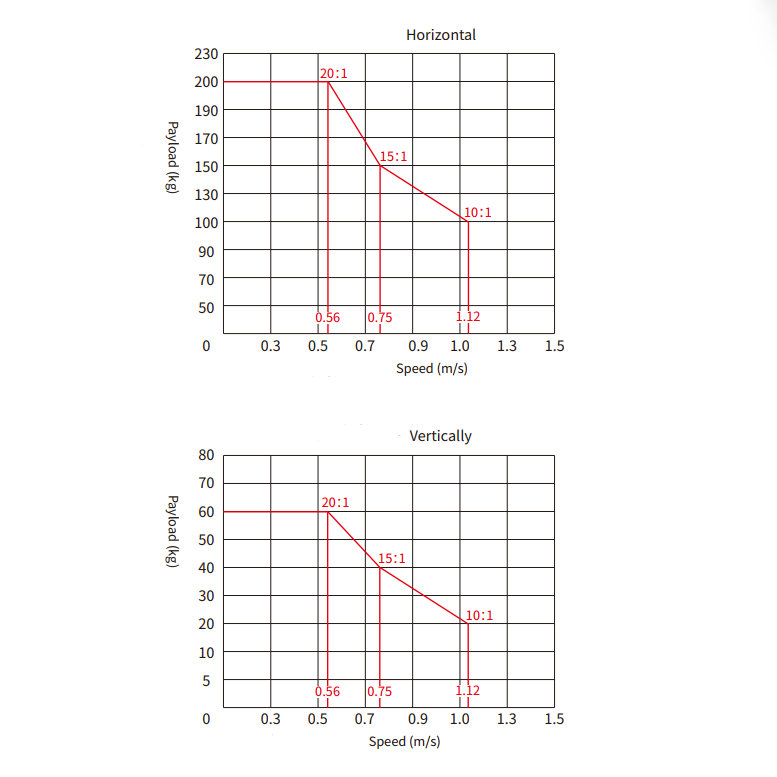

Параметры в зависимости от редуктора (для двигателя 750 Вт):
| Редуктор | 10:1 | 15:1 | 20:1 |
|---|---|---|---|
| Максимальная скорость (мм/с) | 1120 | 750 | 560 |
| Нагрузка (горизонтально, кг) | 100 | 150 | 200 |
| Нагрузка (вертикально, кг) | 20 | 40 | 60 |
Максимальная скорость достигается при настройке ускорения/замедления 0.4 секунды.
Внимание при вертикальном использовании: при разрыве ремня груз может упасть. Принимайте дополнительные меры безопасности.
Фиксированные параметры:
-
Номинальное тяговое усилие: 900 Н
-
Шаг ремня (без редуктора): 224 мм (с редуктором эффективный шаг меньше)
-
Датчик: 672 (NPN), внешний
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 1700
-
MP — 1700
-
MR — 500
Таблица допустимого вылета (горизонтальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 10:1 | 10 | 618 | 71 | 95 |
| 20 | 418 | 31 | 45 | |
| 100 | 257 | 12 | 25 | |
| 15:1 | 25 | 570 | 138 | 185 |
| 35 | 335 | 67 | 85 | |
| 150 | 238 | 40 | 52 | |
| 20:1 | 28 | 304 | 114 | 130 |
| 40 | 209 | 67 | 80 | |
| 200 | 166 | 52 | 60 |
Таблица допустимого вылета (боковой монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 10:1 | 10 | 618 | 71 | 95 |
| 20 | 418 | 31 | 45 | |
| 100 | 257 | 12 | 25 | |
| 15:1 | 25 | 570 | 138 | 185 |
| 35 | 335 | 67 | 85 | |
| 150 | 238 | 40 | 52 | |
| 20:1 | 28 | 304 | 114 | 130 |
| 40 | 209 | 67 | 80 | |
| 200 | 166 | 52 | 60 |
Таблица допустимого вылета (вертикальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | C (мм) |
|---|---|---|---|
| 10:1 | 3 | 900 | 900 |
| 6 | 450 | 450 | |
| 20 | 300 | 300 | |
| 15:1 | 5 | 900 | 900 |
| 10 | 450 | 450 | |
| 40 | 300 | 300 | |
| 20:1 | 6 | 900 | 900 |
| 12 | 450 | 450 | |
| 60 | 300 | 300 |
Количество крепёжных гаек M5 в зависимости от хода:
| Ход (мм) | 100–500 | 600–1000 | 1100–1500 | 2600–3000 | 3100–3500 | 3600–4050 |
|---|---|---|---|---|---|---|
| Количество гаек M5 | 4 | 6 | 8 | 14 | 16 | 18 |
Стандартный способ крепления — снизу, с использованием гаек M5.
Для подвесного монтажа стандартные спецификации не применяются.
Подходящие серводвигатели
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 750 Вт | 220 В | HG-KR73 | MR-J4-70A |
| Panasonic | P | 750 Вт | 220 В | MHMD082G1U | MBDHT3520 |
| Delta | T | 750 Вт | 220 В | ECMA-C20807ES | ASD-B20721-B |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
Варианты расположения двигателя (с редуктором):
-
MR — справа
-
ML — слева
-
LP — слева снизу
-
RP — справа снизу
-
LU — слева сверху
-
RU — справа сверху
Чертеж
Чертеж модуля в нужной конфигурации предоставляется по запросу
Исполнения
Пример кода для OCB-120 (для больших нагрузок):
OCB-120-224-L4050-MR-Y-P75B-N3-F
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| 1. Серия | OCB | Полностью закрытый ременной модуль | OCB |
| 2. Ширина модуля | 120 | Ширина корпуса 120 мм | 60 / 80 / 100 / 120 / 140 |
| 3. Шаг ремня | 224 | Шаг 224 мм | 224 |
| 4. Длина хода | L4050 | Ход 4050 мм | 150–4050 мм (шаг 100 мм) |
| 5. Расположение двигателя | MR | Справа (с редуктором) | MR / ML / LP / RP / LU / RU |
| 6. Монтажное отверстие | Y | Резьбовое отверстие | Y / C |
| 7. Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| 8. Мощность двигателя | 75B | 750 Вт | 20=200W / 40=400W / 75=750W / 1K=1000W |
| 9. Тип датчиков | N | NPN | N / P |
| 10. Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| 11. Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) / FZ (вспомогательная направляющая) |
