Модуль линейный OCB-60 для больших нагрузок
Артикул: OCB-60 для больших нагрузок
Полностью закрытый корпус, исполнение с редуктором, скорость до 3900 мм/с, точность ±0.05 мм, ход до 3050 мм, нагрузка до 63/20 кг (при редукторе 10:1), ширина ремня 25 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль OCB-60 (для больших нагрузок) — это полностью закрытый ременной модуль европейского стандарта, предназначенный для перемещения тяжёлых деталей с высокими требованиями к точности. Благодаря встроенному редуктору (типичные соотношения 3:1, 5:1, 7:1, 10:1) модуль развивает высокое тяговое усилие при умеренной скорости.
Конструкция
Модуль выполнен в полностью закрытом алюминиевом корпусе. Внутри расположены ведущий и ведомый шкивы, соединённые стальной лентой и ремнём шириной 25 мм. Движение от серводвигателя через редуктор передаётся на ведущий шкив, затем на ремень, который перемещает ползун по одной высоко ригидной рельсовой направляющей (15×12.5 мм). Стальная лента герметизирует корпус сверху, защищая внутренние компоненты от пыли и загрязнений.
Ключевые особенности:
-
Полностью закрытая конструкция: стальная лента защищает от пыли и загрязнений.
-
Редуктор в комплекте: стандартные соотношения 3:1, 5:1, 7:1, 10:1 для оптимального согласования скорости и нагрузки.
-
Высокая нагрузочная способность: до 63 кг горизонтально (для стандартных вариантов).
-
Рельсовая направляющая: 15×12.5 мм, одна.
-
Большой ход: до 3050 мм с шагом 100 мм.
-
Лёгкая интеграция: крепление возможно с трёх сторон.
Области применения:
-
Перемещение средних и тяжёлых деталей
-
Сборочные линии с высокими нагрузками
-
Упаковочное оборудование
-
Системы позиционирования
Характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Ременной, с редуктором |
| Тип защиты | Полностью закрытый (Full Seal) |
| Рельсовая направляющая | 15×12.5 мм (1 шт) |
| Ширина корпуса | 60 мм |
| Материал корпуса | Алюминий А1 (экструдированный, твердый) |
| Диапазон хода | 150 – 3050 мм (шаг 100 мм) |
| Повторяемость позиционирования | ±0.05 мм |
| AC серводвигатель | 400 Вт |
| Ширина ремня | 25 мм |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км |

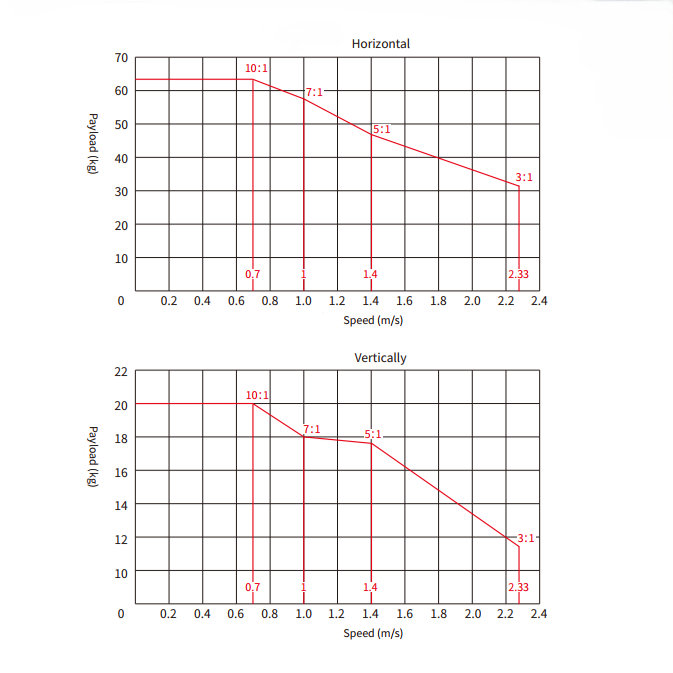

Параметры в зависимости от редуктора (для двигателя 400 Вт):
| Редуктор | 3:1 | 5:1 | 7:1 | 10:1 |
|---|---|---|---|---|
| Максимальная скорость (мм/с) | 2333 | 1400 | 1000 | 700 |
| Нагрузка (горизонтально, кг) | 32 | 47 | 58 | 63 |
| Нагрузка (вертикально, кг) | 11 | 17 | 18 | 20 |
Максимальная скорость достигается при настройке ускорения/замедления 0.4 секунды.
Внимание при вертикальном использовании: при разрыве ремня груз может упасть. Принимайте дополнительные меры безопасности.
Фиксированные параметры:
-
Номинальное тяговое усилие: 320 Н
-
Шаг ремня (без редуктора): 140 мм (с редуктором эффективный шаг меньше)
-
Датчик: внешний 672 (NPN)
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 340
-
MP — 340
-
MR — 62
Таблица допустимого вылета (горизонтальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 3:1 | 10 | 935 | 235 | 27 |
| 20 | 405 | 90 | 18 | |
| 32 | 258 | 40 | 10 | |
| 5:1 | 25 | 235 | 125 | 24 |
| 35 | 610 | 75 | 15 | |
| 47 | 435 | 40 | 10 | |
| 7:1 | 28 | 1285 | 130 | 25 |
| 40 | 835 | 75 | 15 | |
| 58 | 535 | 35 | 10 | |
| 10:1 | 30 | 1835 | 130 | 25 |
| 45 | 1235 | 75 | 15 | |
| 63 | 785 | 35 | 10 |
Таблица допустимого вылета (боковой монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 3:1 | 10 | 27 | 235 | 935 |
| 20 | 18 | 90 | 405 | |
| 32 | 10 | 40 | 258 | |
| 5:1 | 25 | 24 | 125 | 235 |
| 35 | 15 | 75 | 610 | |
| 47 | 10 | 40 | 435 | |
| 7:1 | 28 | 25 | 130 | 1285 |
| 40 | 15 | 75 | 835 | |
| 58 | 10 | 35 | 535 | |
| 10:1 | 30 | 25 | 130 | 1835 |
| 45 | 15 | 75 | 1235 | |
| 63 | 10 | 35 | 785 |
Таблица допустимого вылета (вертикальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | C (мм) |
|---|---|---|---|
| 3:1 | 3 | 885 | 885 |
| 6 | 435 | 435 | |
| 11 | 285 | 285 | |
| 5:1 | 5 | 885 | 885 |
| 10 | 435 | 435 | |
| 17 | 285 | 285 | |
| 7:1 | 6 | 885 | 885 |
| 12 | 435 | 435 | |
| 18 | 285 | 285 | |
| 10:1 | 6 | 885 | 885 |
| 13 | 435 | 435 | |
| 20 | 315 | 315 |
Количество крепёжных гаек M5 в зависимости от хода:
| Ход (мм) | 150–500 | 2600–3050 |
|---|---|---|
| Количество гаек M5 | 4 | 14 |
Стандартный способ крепления — снизу, с использованием гаек M5. Для промежуточных ходов количество гаек уточняйте.
Для подвесного монтажа стандартные спецификации не применяются.
Подходящие серводвигатели (приобретаются отдельно)
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 400 Вт | 220 В | HG-KR43 | MR-J4-40A |
| Panasonic | P | 400 Вт | 220 В | MHMD042G1U | MBDHT2510 |
| Delta | T | 400 Вт | 220 В | ECMA-C20604ES | ASD-B20421-B |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
Варианты расположения двигателя (с редуктором):
-
MR — справа
-
ML — слева
-
LP — слева снизу
-
RP — справа снизу
-
LU — слева сверху
-
RU — справа сверху
Чертеж
Чертеж модуля в нужной конфигурации предоставляется по запросу
Исполнения
Пример кода для OCB-60 (для больших нагрузок):
OCB-60-140-L3050-MR-Y-P40B-N3-F
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| 1. Серия | OCB | Полностью закрытый ременной модуль | OCB |
| 2. Ширина модуля | 60 | Ширина корпуса 60 мм | 60 / 80 / 100 / 120 / 140 |
| 3. Шаг ремня | 140 | Шаг 140 мм | 140 |
| 4. Длина хода | L3050 | Ход 3050 мм | 150–3050 мм (шаг 100 мм) |
| 5. Расположение двигателя | MR | Справа (с редуктором) | MR / ML / LP / RP / LU / RU |
| 6. Монтажное отверстие | Y | Резьбовое отверстие | Y / C |
| 7. Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| 8. Мощность двигателя | 40B | 400 Вт | 20=200W / 40=400W / 75=750W / 1K=1000W |
| 9. Тип датчиков | N | NPN | N / P |
| 10. Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| 11. Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) / FZ (вспомогательная направляющая) / J (редуктор) |
Примечания по OCB-60 (для больших нагрузок):
-
Исполнение с редуктором: доступны стандартные соотношения 3:1, 5:1, 7:1, 10:1 (выбираются при заказе).
-
Полностью закрытая конструкция: стальная лента защищает от пыли и загрязнений.
-
Вертикальное использование возможно, но требует дополнительных мер безопасности.
-
Максимальная нагрузка: до 63 кг (при редукторе 10:1).
-
Точность позиционирования: ±0.05 мм.
-
Шаг хода: 100 мм.
-
Рельсовая направляющая: 1 шт, размер 15×12.5 мм.
-
Датчик: внешний 672 (NPN).
Серводвигатели приобретаются отдельно.
