Модуль линейный OCB-60 высокоскоростной
Артикул: OCB-60 высокоскоростной
Полностью закрытый корпус, исполнение без редуктора (прямой привод), скорость до 7000 мм/с, точность ±0.05 мм, ход до 3050 мм, нагрузка до 15 кг, ширина ремня 25 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль OCB-60 (высокоскоростной) — это полностью закрытый ременной модуль европейского стандарта. Высокоскоростное исполнение (без редуктора) обеспечивает максимальную скорость линейного перемещения — до 7000 мм/с.
Конструкция
Модуль выполнен в полностью закрытом алюминиевом корпусе. Внутри расположены ведущий и ведомый шкивы, соединённые стальной лентой и ремнём. Движение от серводвигателя передаётся через ведущий шкив на ремень, который перемещает ползун по рельсовой направляющей (15×12.5 мм). Стальная лента герметизирует корпус сверху, защищая внутренние компоненты от пыли и загрязнений.
Ключевые особенности:
-
Полностью закрытая конструкция: стальная лента защищает от пыли и загрязнений.
-
Высокоскоростное исполнение: без редуктора, максимальная скорость до 7000 мм/с.
-
Рельсовая направляющая: размер 15×12.5 мм.
-
Большой ход: до 3050 мм с шагом 100 мм.
-
Лёгкая интеграция: крепление возможно с трёх сторон.
Области применения:
-
Высокоскоростные системы автоматизации
-
Сортировочные линии
-
Лёгкие сборочные операции
-
Системы загрузки/выгрузки лёгких деталей
Физико-механические характеристики OCB-60
| Повторяемость позиционирования (мм) | ±0.05 | ||||||
| Номинальная частота вращения (об/мин) | 500 | 1000 | 1050 | 2000 | 2500 | 3000 | |
| Максимальная скорость (мм/с) | 1160 | 2300 | 3500 | 5600 | 5800 | 7000 | |
| Максимальная допустимая нагрузка | Горизонтальная (кг) | 15 | 12 | 8 | 4 | 3 | 2 |
| Длина перемещения за один оборот шкива (мм) | 140 | ||||||
| Номинальная тяга (Н) | 92 | ||||||
| Эффективный ход (мм) | 150-3050 мм/100 мм | ||||||
| Мощность двигатель (Вт) | 400 | ||||||
| Ширина ремня (мм) | 25 | ||||||
| Линейная направляющая (мм) | 15х12.5 | ||||||
| Сенсор | 672(NPN) | ||||||
Характеристики крепежа
| Количество гаек m5 (по ходу) | |||||
| Шаг | 150-950 | 150-1450 | 150-1950 | 2050-2450 | 2500-3050 |
| Количество | 6 | 8 | 10 | 12 | 14 |
Общие технические характеристики OCB-60
| Значения вылета | Cтатический нагрузочный момент (н.м) | |||||||||||
| Горизонтальная установка | Максимальная скорость | A | B | С | Горизонтальная установка | A | B | С | MY | MP | MR | |
| Шаг 140 | 2 кг | 7000 мм/с | 143 | 75 | 25 | 2 кг | 25 | 75 | 143 | 44 | 44 | 12 |
| 3 кг | 5800 мм/с | 143 | 50 | 18 | 3 кг | 18 | 50 | 143 | ||||
| 4 кг | 5600 мм/с | 145 | 33 | 15 | 4 кг | 15 | 33 | 145 | ||||
| 8 кг | 3500 мм/с | 167 | 23 | 12 | 8 кг | 12 | 23 | 167 | ||||
| 12 кг | 2300 мм/с | 215 | 22 | 12 | 12 кг | 12 | 22 | 215 | ||||
| 15 кг | 1160 мм/с | 215 | 17 | 12 | 15 кг | 12 | 17 | 215 | ||||
Серводвигатели
| Бренд | Марка двигателя | Тормоз | Мощность двигателя | Напряжение | Модель серводвигателя | Модель драйвера |
| Mitsubishi | M | нет | 400 | 220 | HG-KR43 | MR-J4-40A |
| Panasonic | P | MHMD042G1U | MBDHT2510 | |||
| Delta | T | ECMA-C20604ES | ASD-B20421-B |
Характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Ременной (без редуктора, прямой привод) |
| Тип защиты | Полностью закрытый (Full Seal) |
| Рельсовые направляющие | 1 шт, размер 15×12.5 мм |
| Ширина корпуса | 60 мм |
| Материал корпуса | Алюминий А1 |
| Диапазон хода | 150 – 3050 мм (шаг 100 мм) |
| Повторяемость позиционирования | ±0.05 мм |
| AC серводвигатель | 400 Вт |
| Ширина ремня | 25 мм |
| Рабочая среда | 0…+40°C, макс. 85% влажности |
| Гарантированный ресурс | 10 000 км |

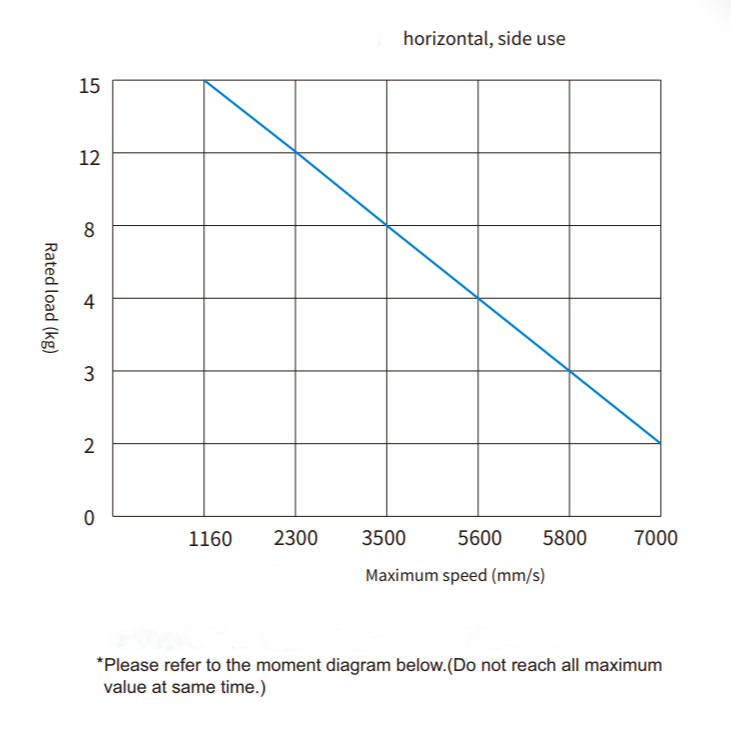

Параметры в зависимости от скорости (для двигателя 400 Вт):
| Частота вращения (об/мин) | 500 | 1000 | 1050 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|
| Максимальная скорость (мм/с) | 1160 | 2300 | 3500 | 5600 | 5800 | 7000 |
| Нагрузка (горизонтально, кг) | 15 | 12 | 8 | 4 | 3 | 2 |
Максимальная скорость достигается при настройке ускорения/замедления 0.4 секунды.
Фиксированные параметры:
-
Номинальное тяговое усилие: 92 Н
-
Шаг ремня: 140 мм
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 44
-
MP — 44
-
MR — 12
Количество крепёжных гаек M5 в зависимости от хода:
| Ход (мм) | 150–950 | 150–1450 | 150–1950 | 2050–2450 | 2500–3050 |
|---|---|---|---|---|---|
| Количество гаек M5 | 6 | 8 | 10 | 12 | 14 |
Стандартный способ крепления — снизу, с использованием гаек M5.
Для подвесного монтажа стандартные спецификации не применяются.
Подходящие серводвигатели
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 400 Вт | 220 В | HG-KR43 | MR-J4-40A |
| Panasonic | P | 400 Вт | 220 В | MHMD042G1U | MBDHT2510 |
| Delta | T | 400 Вт | 220 В | ECMA-C20604ES | ASD-B20421-B |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
Варианты расположения двигателя:
-
DL — слева
-
DR — справа
-
MR — справа (с редуктором)
-
ML — слева (с редуктором)
-
LP — слева снизу
-
RP — справа снизу
-
LU — слева сверху
-
RU — справа сверху
Чертеж
Чертеж модуля в нужной конфигурации предоставляется по запросу
Исполнения
Пример кода для OCB-60 (высокоскоростной):
OCB-60-140-L3050-DL-Y-P40B-N3-F
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| 1. Серия | OCB | Полностью закрытый ременной модуль | OCB |
| 2. Ширина модуля | 60 | Ширина корпуса 60 мм | 60 / 80 / 100 / 120 / 140 |
| 3. Шаг ремня | 140 | Шаг 140 мм | 140 |
| 4. Длина хода | L3050 | Ход 3050 мм | 150–3050 мм (шаг 100 мм) |
| 5. Расположение двигателя | DL | Слева (прямой привод) | DL / DR / LP / RP / LU / RU |
| 6. Монтажное отверстие | Y | Резьбовое отверстие | Y / C |
| 7. Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| 8. Мощность двигателя | 40B | 400 Вт | 20=200W / 40=400W / 75=750W / 1K=1000W |
| 9. Тип датчиков | N | NPN | N / P |
| 10. Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| 11. Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) / FZ (вспомогательная направляющая) |
