Модуль линейный ONB-80 для больших нагрузок
Артикул: ONB-80 для больших нагрузок
Полузакрытый корпус, исполнение с редуктором, скорость до 1700 мм/с, точность ±0.05 мм, ход до 3050 мм, нагрузка до 105/22 кг (при редукторе 10:1), ширина ремня 38 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль ONB-80 (для больших нагрузок) — полузакрытый ременной модуль европейского стандарта, оптимизированный для перемещения тяжёлых деталей. Благодаря встроенному редуктору (5:1, 7:1, 10:1) модуль развивает высокое тяговое усилие (350 Н) при сохранении плавности и точности хода.
Особенности серии ONB
Линейные модули ONB объединяют серводвигатель и синхронный ремень, преобразуя вращательное движение в высокоточное линейное перемещение.
Инновационные особенности
-
Оптимизированный профиль – высокая жёсткость при сниженном весе.
-
Возможность установки вспомогательной направляющей – для усиления бокового момента.
-
Удлинённый скользящий слайдер – большая площадь контакта, меньшая вибрация.
-
Централизованная смазка – без снятия ремня, снижение затрат на обслуживание.
-
Двухслойная защита натяжения ремня – предотвращает проскальзывание зубьев при перегрузках.
-
Универсальный монтаж – крепление с трёх сторон.
-
Четыре направления установки двигателя – экономия пространства.
Конструкция ONB-80
Модуль выполнен в полузакрытом алюминиевом корпусе шириной 80 мм. Внутри расположены ведущий и ведомый шкивы, соединённые ремнём шириной 38 мм. Движение от серводвигателя через редуктор передаётся на ремень, который перемещает ползун по одной усиленной рельсовой направляющей (20×17.5 мм).
Ключевые особенности
-
Полузакрытая конструкция – удобный доступ для обслуживания.
-
Редуктор в комплекте – 5:1, 7:1, 10:1.
-
Высокая нагрузочная способность – до 105 кг горизонтально, до 22 кг вертикально.
-
Усиленная рельсовая направляющая – 20×17.5 мм.
-
Большой ход – до 3050 мм с шагом 100 мм.
Области применения
-
Перемещение средних и тяжёлых деталей
-
Сборочные линии с высокими нагрузками
-
Упаковочное и паллетирующее оборудование
-
Системы позиционирования
Характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Ременной, с редуктором |
| Тип защиты | Полузакрытый (Semi Seal) |
| Рельсовая направляющая | 20×17.5 мм (1 шт) |
| Ширина корпуса | 80 мм |
| Материал корпуса | Алюминий А1 (экструдированный, твердый) |
| Диапазон хода | 150 – 3050 мм (шаг 100 мм) |
| Повторяемость позиционирования | ±0.05 мм |
| AC серводвигатель | 400 Вт |
| Ширина ремня | 38 мм |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км |

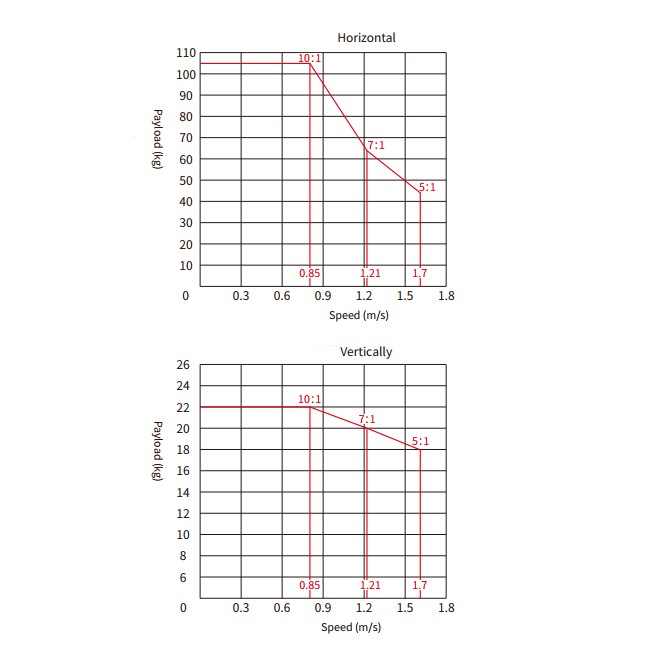

Параметры в зависимости от редуктора (для двигателя 400 Вт):
| Редуктор | 5:1 | 7:1 | 10:1 |
|---|---|---|---|
| Максимальная скорость (мм/с) | 1700 | 1214 | 850 |
| Нагрузка (горизонтально, кг) | 43 | 63 | 105 |
| Нагрузка (вертикально, кг) | 18 | 20 | 22 |
Максимальная скорость достигается при настройке ускорения/замедления 0.4 секунды.
Внимание при вертикальном использовании: при разрыве ремня груз может упасть. Принимайте дополнительные меры безопасности.
Фиксированные параметры:
-
Номинальное тяговое усилие: 350 Н
-
Шаг ремня (без редуктора): 170 мм (с редуктором эффективный шаг меньше)
-
Датчик: 672 (NPN), внешний
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 820
-
MP — 820
-
MR — 120
Таблица допустимого вылета (горизонтальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 5:1 | 13 | 908 | 288 | 48 |
| 28 | 558 | 168 | 30 | |
| 43 | 408 | 118 | 23 | |
| 7:1 | 33 | 758 | 168 | 30 |
| 48 | 575 | 123 | 24 | |
| 63 | 420 | 93 | 20 | |
| 10:1 | 75 | 908 | 148 | 28 |
| 90 | 708 | 113 | 23 | |
| 105 | 558 | 83 | 18 |
Таблица допустимого вылета (боковой монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 5:1 | 13 | 48 | 288 | 908 |
| 28 | 30 | 168 | 608 | |
| 43 | 23 | 118 | 408 | |
| 7:1 | 33 | 30 | 168 | 758 |
| 48 | 23 | 118 | 583 | |
| 63 | 20 | 88 | 458 | |
| 10:1 | 75 | 28 | 148 | 958 |
| 90 | 23 | 113 | 758 | |
| 105 | 18 | 83 | 608 |
Таблица допустимого вылета (вертикальный монтаж):
| Редуктор | Нагрузка (кг) | A (мм) | C (мм) |
|---|---|---|---|
| 5:1 | 3 | 1258 | 1258 |
| 8 | 658 | 658 | |
| 12 | 458 | 458 | |
| 7:1 | 14 | 608 | 608 |
| 16 | 488 | 488 | |
| 20 | 408 | 408 | |
| 10:1 | 16 | 558 | 558 |
| 18 | 458 | 458 | |
| 22 | 358 | 358 |
Количество крепёжных гаек M5 в зависимости от хода:
| Ход (мм) | 150–500 | 2600–3050 |
|---|---|---|
| Количество гаек M5 | 4 | 14 |
Стандартный способ крепления — снизу, с использованием гаек M5. Для промежуточных ходов количество гаек уточняйте.
Для подвесного монтажа стандартные спецификации не применяются.
Подходящие серводвигатели
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 400 Вт | 220 В | HG-KR43 | MR-J4-40A |
| Panasonic | P | 400 Вт | 220 В | MHMD042G1U | MBDHT2510 |
| Delta | T | 400 Вт | 220 В | ECMA-C20604ES | ASD-B20421-B |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
Варианты расположения двигателя (с редуктором):
-
MR — справа
-
ML — слева
-
LP — слева снизу
-
RP — справа снизу
-
LU — слева сверху
-
RU — справа сверху
Чертеж
Чертеж модуля в нужной конфигурации предоставляется по запросу
Исполнения
Пример кода для ONB-80 (для больших нагрузок):
ONB-80-170-L3050-MR-Y-P40B-N3-F
В коде редуктор указывается в спецификации заказа
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| 1. Серия | ONB | Полузакрытый ременной модуль | ONB |
| 2. Ширина модуля | 80 | Ширина корпуса 80 мм | 60 / 80 / 120 |
| 3. Шаг ремня | 170 | Шаг 170 мм | 170 |
| 4. Длина хода | L3050 | Ход 3050 мм | 150–3050 мм (шаг 100 мм) |
| 5. Расположение двигателя | MR | Справа (с редуктором) | MR / ML / LP / RP / LU / RU |
| 6. Монтажное отверстие | Y | Резьбовое отверстие | Y / C |
| 7. Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| 8. Мощность двигателя | 40B | 400 Вт | 20=200W / 40=400W / 75=750W / 1K=1000W |
| 9. Тип датчиков | N | NPN | N / P |
| 10. Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| 11. Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) / FZ (вспомогательная направляющая) |
