Модуль линейный ONB-80 высокоскоростной

Линейный модуль ONB-80 (высокоскоростной) — полузакрытый ременной модуль европейского стандарта, предназначенный для высокоскоростного линейного перемещения. Полузакрытая конструкция обеспечивает удобный доступ к ремню и направляющим для обслуживания, что идеально подходит для стандартных промышленных сред.

Особенности серии ONB

Линейные модули ONB объединяют серводвигатель и синхронный ремень, преобразуя вращательное движение в высокоточное линейное перемещение, трансформируя лучшие качества серводвигателя — точный контроль скорости, оборотов и крутящего момента — в точный контроль скорости, положения и тягового усилия.

Инновационные особенности (применимы к ONB)

• Оптимизированный профиль – конечно-элементный анализ напряжений обеспечивает высокую жёсткость при сниженном весе.

• Возможность установки вспомогательной направляющей – для усиления бокового момента без изменения ширины модуля (для вертикального и бокового монтажа).

• Удлинённый скользящий слайдер – большая площадь контакта, меньшая вибрация, высокий статический момент.

• Централизованная смазка – с обеих сторон каретки без снятия ремня, снижение затрат на обслуживание.

• Двухслойная защита натяжения ремня – предотвращает проскальзывание зубьев и отрыв блока натяжения при высоких скоростях и перегрузках.

• Универсальный монтаж – пазы для гаек на трёх сторонах модуля, упрощённая интеграция.

• Защита от посторонних предметов – ширина ремня соответствует отверстию профиля, ремень частично заменяет защитную крышку.

• Четыре направления установки двигателя – используются колёса в качестве муфты, экономия поперечного пространства, увеличение крутящего момента.

Конструкция ONB-80

Модуль выполнен в полузакрытом алюминиевом корпусе шириной 80 мм. Внутри расположены ведущий и ведомый шкивы, соединённые ремнём шириной 38 мм. Движение от серводвигателя передаётся на ремень, который перемещает ползун по одной рельсовой направляющей (20×17.5 мм). Отсутствие стальной ленты обеспечивает лёгкий доступ к компонентам для обслуживания.

Ключевые особенности

• Полузакрытая конструкция – удобный доступ к ремню и направляющим для обслуживания.

• Высокоскоростное исполнение – без редуктора, прямая передача, скорость до 8500 мм/с.

• Рельсовая направляющая – размер 20×17.5 мм.

• Большой ход – до 3050 мм с шагом 100 мм.

• Лёгкая интеграция – крепление с трёх сторон.

Области применения

• Высокоскоростные системы автоматизации в стандартных промышленных средах

• Сортировочные линии

• Лёгкие сборочные операции

• Системы загрузки/выгрузки лёгких деталей

Физико-механические характеристики ONB-80

Характеристики крепежа

Общие технические характеристики ONB-80

Серводвигатели

Чертеж модуля в нужной конфигурации предоставляется по запросу

Пример кода для ONB-80 (высокоскоростной):

ONB-80-170-L3050-DL-Y-P40B-N3-F

Расшифровка кода и доступные варианты:

Примечания по ONB-80 (высокоскоростной)

• Полузакрытая конструкция – обеспечивает лёгкий доступ к ремню и направляющим для обслуживания. Не предназначена для сред с высоким содержанием пыли или чистых помещений.

• Высокоскоростное исполнение – без редуктора, прямой привод от двигателя.

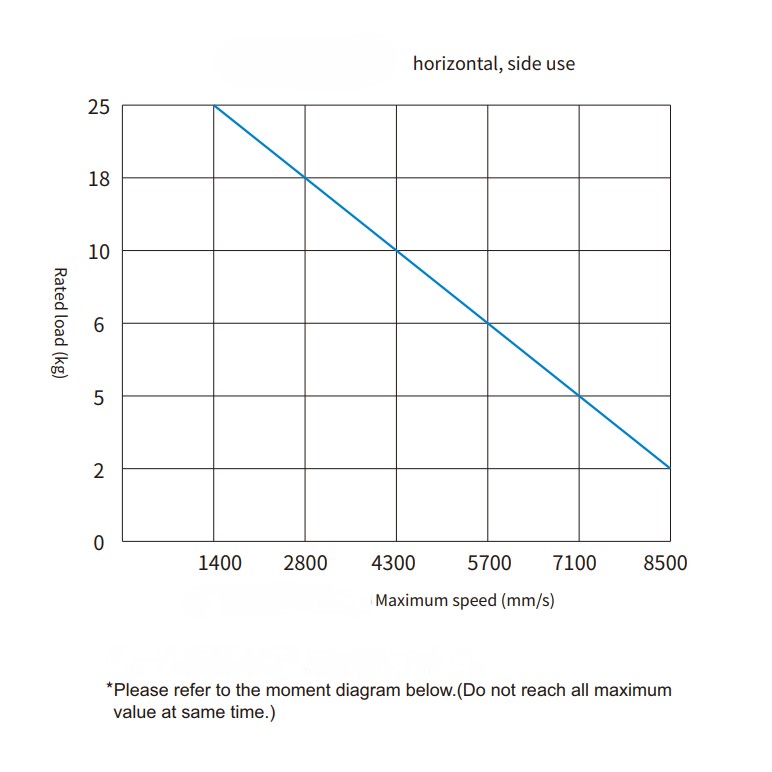

• Максимальная скорость – до 8500 мм/с (достигается при минимальной нагрузке 2 кг и настройке ускорения/замедления 0.4 с).

• Вертикальное использование не рекомендуется.

• Точность позиционирования – ±0.05 мм.

• Шаг хода – 170 мм.

• Рельсовая направляющая – размер 20×17.5 мм.

• Датчик – 672 (NPN), внешний.
