Модуль линейный GCR-120E
Артикул: GCR-120E
Встроенная направляющая, низкая высота профиля, гайка и слайдер интегрированы, наружная подача смазки, точность ±0.005 мм, ход до 1250 мм, скорость до 1000 мм/с, ø вала 20 мм, нагрузка до 88 кг (горизонт.)
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль GCR-120E — полностью закрытый высокоточный одноосный привод с шарико-винтовой передачей (ШВП) и низкой высотой профиля, предназначенный для задач промышленной автоматизации, требующих высокой грузоподъёмности, защиты от пыли и экономии пространства.
Конструктивные особенности:
-
Алюминиевое основание с встроенной стальной направляющей
-
Низкая высота профиля — уменьшенная высота для установки в ограниченном пространстве
-
Гайка и слайдер интегрированы — стабильнее, точнее, нет люфта
-
Наружная подача смазки — обслуживание без снятия крышки
-
Полностью закрытая конструкция — защита от пыли и внешних воздействий
-
4 варианта установки мотора: M (прямое), ML (слева), MR (справа), MP (снизу)
-
Гибкий шаг хода — 50–1250 мм с интервалом 50 мм
-
Точность позиционирования ±0.005 мм (на 300 мм)
Применение:
-
FPD индустрия
-
Медицинская автоматика
-
Полупроводниковая промышленность
-
Прецизионные измерительные приборы
-
Чистые помещения (Clean Room)
-
Оборудование с ограниченным пространством для монтажа
Характеристики
Общие параметры
| Параметр | Значение |
|---|---|
| Повторяемость позиционирования | ±0.005 мм |
| Диаметр шарикового винта | 20 мм |
| Шаг винта | 10 / 20 мм |
| Максимальная скорость | 500 / 1000 мм/с (соответственно шагу) |
| Диапазон хода | 50–1250 мм (шаг 50 мм) |
| Примечание по ходу >750 мм | Возникает биение винта — требуется снижение скорости |
| Ускорение/замедление (настройка) | 0.2 с |
| Мощность серводвигателя | 400 Вт |
| Ресурс | 10 000 км (при нормальных условиях) |
Максимальная грузоподъёмность
| Длина хода (мм) | Шаг винта 10 мм (горизонт.) | Шаг винта 10 мм (вертик.) | Шаг винта 20 мм (горизонт.) | Шаг винта 20 мм (вертик.) |
|---|---|---|---|---|
| 500 | 88 кг | 25 кг | 88 кг | 25 кг |
| 1000 | 40 кг | 12 кг | 40 кг | 12 кг |
Номинальное усилие
| Шаг винта | Усилие (Н) |
|---|---|
| 10 мм | 694 |
| 20 мм | 347 |
Допустимые статические моменты (Н·м)
| Ось нагрузки | Значение |
|---|---|
| MY | 1168 |
| MP | 606 |
| MR | 606 |
Данные указаны для положения центра тяжести.
Допустимый вылет (мм)
Горизонтальная установка
| Шаг винта | Нагрузка | A | B | C |
|---|---|---|---|---|
| 10 мм | 21 кг | 1995 | 343 | 420 |
| 10 мм | 35 кг | 1190 | 196 | 245 |
| 10 мм | 62 кг | 665 | 98 | 133 |
| 20 мм | 7 кг | 2380 | 875 | 980 |
| 20 мм | 15 кг | 1150 | 385 | 434 |
| 20 мм | 28 кг | 630 | 203 | 231 |
Боковая установка
| Шаг винта | Нагрузка | A | B | C |
|---|---|---|---|---|
| 10 мм | 25 кг | 280 | 294 | 1750 |
| 10 мм | 39 кг | 172 | 175 | 1085 |
| 10 мм | 62 кг | 105 | 105 | 665 |
| 20 мм | 8 кг | 630 | 749 | 2100 |
| 20 мм | 14 кг | 385 | 441 | 1260 |
| 20 мм | 28 кг | 182 | 210 | 630 |
Вертикальная установка
| Шаг винта | Нагрузка | A | C |
|---|---|---|---|
| 10 мм | 27 кг | 1120 | 1120 |
| 10 мм | 10 кг | 805 | 805 |
| 10 мм | 15 кг | 511 | 511 |
| 20 мм | 5 кг | 1260 | 1260 |
| 20 мм | 7 кг | 875 | 875 |
Подходящие серводвигатели (400 Вт, 220В)
| Бренд | Маркировка | Тормоз | Модель двигателя | Модель драйвера |
|---|---|---|---|---|
| Mitsubishi | M | Нет (горизонт.) | HG-KR43 | MR-J4-40A |
| Mitsubishi | M | Да (вертик.) | HG-KR43B | MR-J4-40A |
| Panasonic | P | Нет (горизонт.) | MHMD042G1U | MADHT2510 |
| Panasonic | P | Да (вертик.) | MHMD042G1V | MADHT2510 |
| Delta | T | Нет (горизонт.) | ECMA-C20604ES | ASD-B20421-B |
| Delta | T | Да (вертик.) | ECMA-C20604FS | ASD-B20421-B |
Диаметр вала под муфту: 12×14 мм.

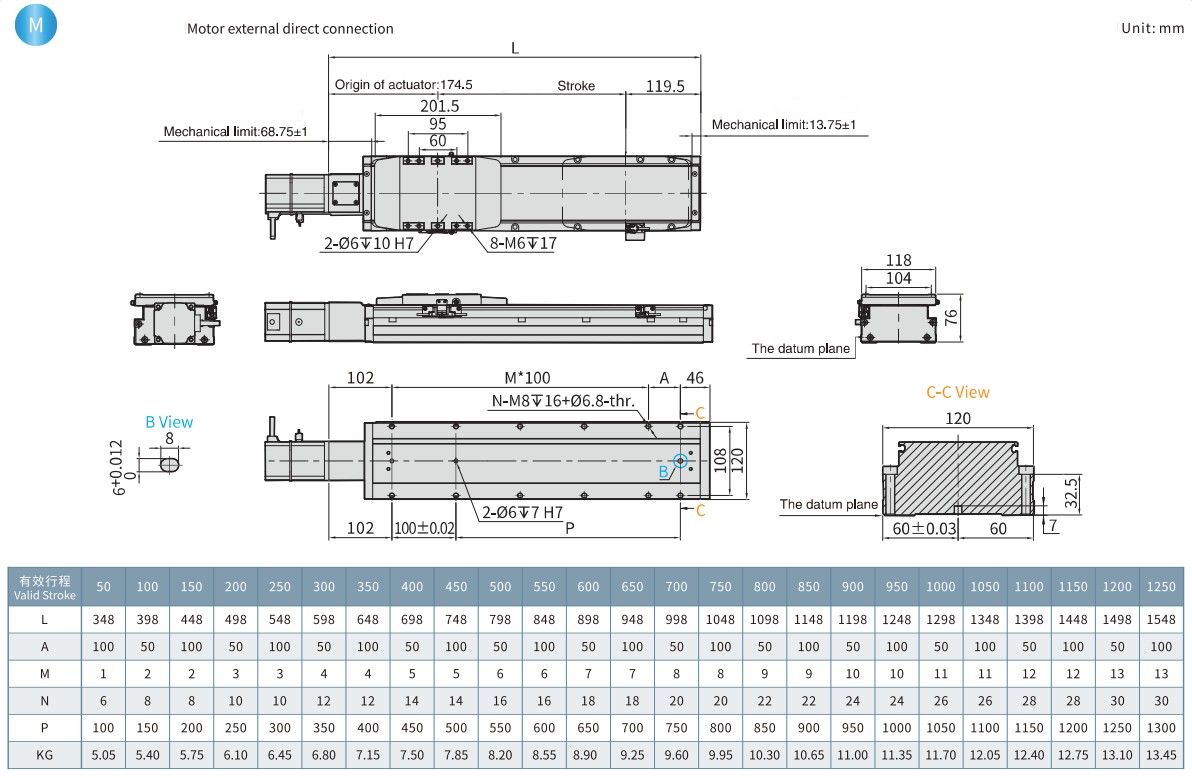

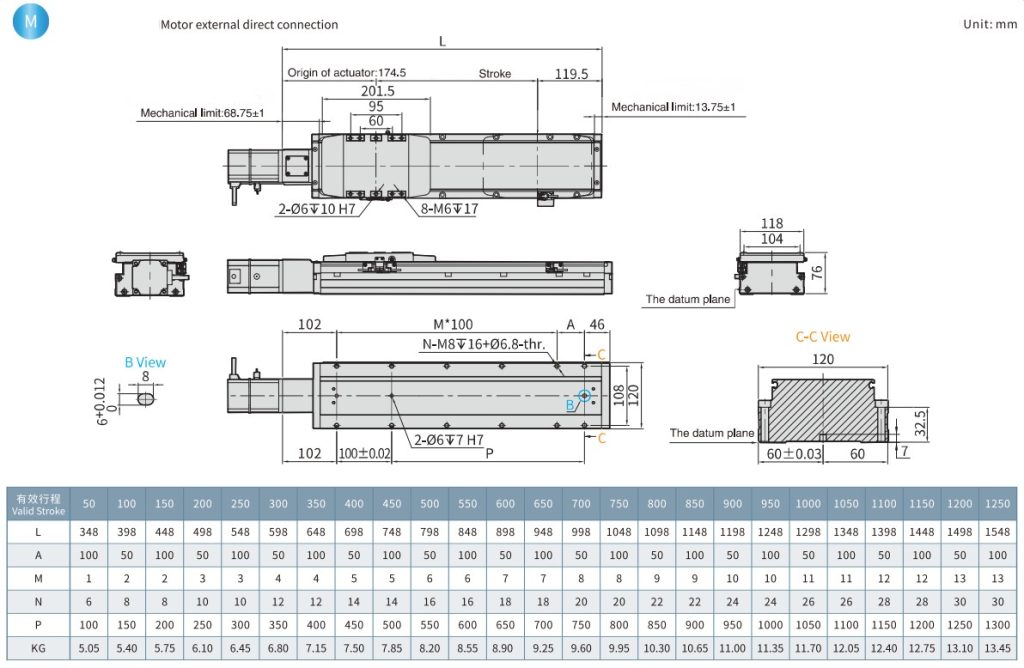

Чертеж модуля:
Чертеж нужной конфигурации — по запросу.
Чертеж
|
| Чертеж модуля в нужной конфигурации предоставляется по запросу |
Исполнения
Серия GCR-120E — модули с алюминиевым основанием, встроенной направляющей, гайка и слайдер интегрированы, полностью закрытые, низкая высота профиля.
Код заказа: GCR-120E-2010C-L1250-M-HC40B-N3-F (F — спецзаказ)
| Секция | Описание | Возможные значения |
|---|---|---|
| Серия | GCR-120E | Фиксировано |
| Диаметр винта | 20 | 20 мм |
| Шаг винта | 10 | 10 / 20 мм |
| Точность винта | C | C (накатной) / P (шлифованный) |
| Длина хода | L1250 | 50–1250 мм (шаг 50 мм) |
| Направление мотора | M | M (прямое) / ML (слева) / MR (справа) / MP (снизу) |
| Бренд мотора | HC | M (Mitsubishi) / P (Panasonic) / T (Delta) / Y (Yaskawa) / HC (HCFA) |
| Тормоз | 40B | B — с тормозом / без маркировки — без тормоза |
| Тип фотоэлемента | N3 | N (PNP) / P (NPN) |
| Спецзаказ | F | F — спецзаказ / без маркировки — стандарт |
Доступные опции:
-
Полностью закрытая конструкция
-
Внешние концевые выключатели
-
Дополнительные каретки
-
Смазка — по требованию
-
Нестандартная обработка
Важные примечания:
-
При ходе >750 мм — обязательно снижение максимальной скорости из-за биения винта
-
Для вертикального применения обязателен тормоз у серводвигателя
-
Инвертированный (подвесной) монтаж — нестандартен, требуется консультация
