Модуль линейный HNR-136E
Артикул: HNR-136E
Полузакрытый модуль, оптимизированная конструкция, ø винта 20 мм, шаг 10/20 мм, точность ±0.02 мм, ход до 1400 мм, скорость до 1000 мм/с, нагрузка до 88 кг (горизонт), экономичный
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль HNR-136E — новая экономичная модель, запущенная в 2026 году. Модуль создан на базе проверенной серии HNR, но с оптимизированной конструкцией, что позволяет снизить стоимость при сохранении основных эксплуатационных характеристик. Серия E идеально подходит для задач автоматизации, где не требуются максимальные нагрузки, но важна надёжность и доступная цена.
Ключевые особенности HNR-136E:
-
Экономичная конструкция: Оптимизированная конструкция и сниженная стоимость по сравнению со стандартной серией. Запущена в 2026 году.
-
Полузакрытая конструкция: Обеспечивает удобный доступ к внутренним компонентам для обслуживания.
-
Оптимальные характеристики: Шаг винта 10 или 20 мм, нагрузка до 88 кг горизонтально — идеально для большинства стандартных задач.
-
Диаметр винта 20 мм: Хороший баланс между стоимостью и производительностью.
-
Удобный доступ к муфте: Открытая конструкция упрощает монтаж и замену муфты.
-
Совместимость с серводвигателями: Поддерживает двигатели мощностью 400 Вт и шаговые двигатели.
Области применения:
-
Системы автоматизации со средними нагрузками
-
Декартовы роботы
-
Сборочные линии
-
Упаковочное оборудование
-
Задачи, где важен низкий бюджет при сохранении качества
Характеристики
Общие параметры (для двигателя 400 Вт)
| Параметр | Значение |
|---|---|
| Тип модуля | Экономичная серия 2026 года |
| Тип защиты | Полузакрытый |
| Ширина корпуса | 136 мм |
| Диаметр шарикового винта | 20 мм |
| Материал основания | Алюминий (экструдированный, твердый) |
| Диапазон хода | 100 – 1400 мм (шаг 50 мм) |
| Повторяемость позиционирования | C: ±0.02 мм / P: ±0.008 мм |
| Номинальный крутящий момент (400 Вт) | 1.3 Н·м |
| Номинальная скорость двигателя | 3000 об/мин |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км |
Параметры в зависимости от шага винта (для двигателя 400 Вт):
| Шаг винта | 10 мм | 20 мм |
|---|---|---|
| Максимальная скорость | 500 мм/с | 1000 мм/с |
| Номинальное тяговое усилие | 625 Н | 312 Н |
| Нагрузка (горизонтально) | 88 кг | 44 кг |
| Нагрузка (вертикально) | 22 кг | 11 кг |
При длине винта более 1:50 скорость снижается на 10-15% на каждые 100 мм хода для избежания резонанса.
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 551
-
MP — 552
-
MR — 485
Таблица допустимого вылета:
| Монтаж | Шаг винта | Нагрузка | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|---|
| Горизонтальный | 10 мм | 30 кг | 2700 | 470 | 400 |
| Горизонтальный | 10 мм | 50 кг | 1500 | 270 | 200 |
| Горизонтальный | 10 мм | 70 кг | 1000 | 170 | 100 |
| Горизонтальный | 20 мм | 10 кг | 2300 | 1200 | 1050 |
| Горизонтальный | 20 мм | 20 кг | 1400 | 540 | 400 |
| Горизонтальный | 20 мм | 30 кг | 1000 | 350 | 200 |
| Боковой | 10 мм | 30 кг | 370 | 300 | 2350 |
| Боковой | 10 мм | 50 кг | 200 | 250 | 1450 |
| Боковой | 10 мм | 70 кг | 150 | 150 | 1000 |
| Боковой | 20 мм | 10 кг | 850 | 1000 | 2550 |
| Боковой | 20 мм | 20 кг | 500 | 600 | 1600 |
| Боковой | 20 мм | 30 кг | 250 | 350 | 1000 |
| Вертикальный | 10 мм | 4 кг | 2980 | — | 2980 |
| Вертикальный | 10 мм | 7 кг | 1700 | — | 1700 |
| Вертикальный | 10 мм | 10 кг | 630 | — | 630 |
| Вертикальный | 20 мм | 4 кг | 1150 | — | 1150 |
| Вертикальный | 20 мм | 7 кг | 800 | — | 800 |
Для подвесного монтажа стандартные спецификации не применяются. Необходима консультация с инженерами.
Подходящие серводвигатели (приобретаются отдельно)
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 400 Вт | 220 В | HG-KN43J-S100 | MR-JE-40A |
| Panasonic | P | 400 Вт | 220 В | MHMF042L1U2M | MBDLN25SE |
| Delta | T | 400 Вт | 220 В | ECM-B3M-C20604RS1 | ASD-B3-0421-L |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
| Шаговый | BJ | 42/57/60 | — | Шаговый двигатель NEMA | — |
Варианты расположения двигателя:
-
M — прямое подключение
-
MP — снизу
-
MR — справа
-
ML — слева

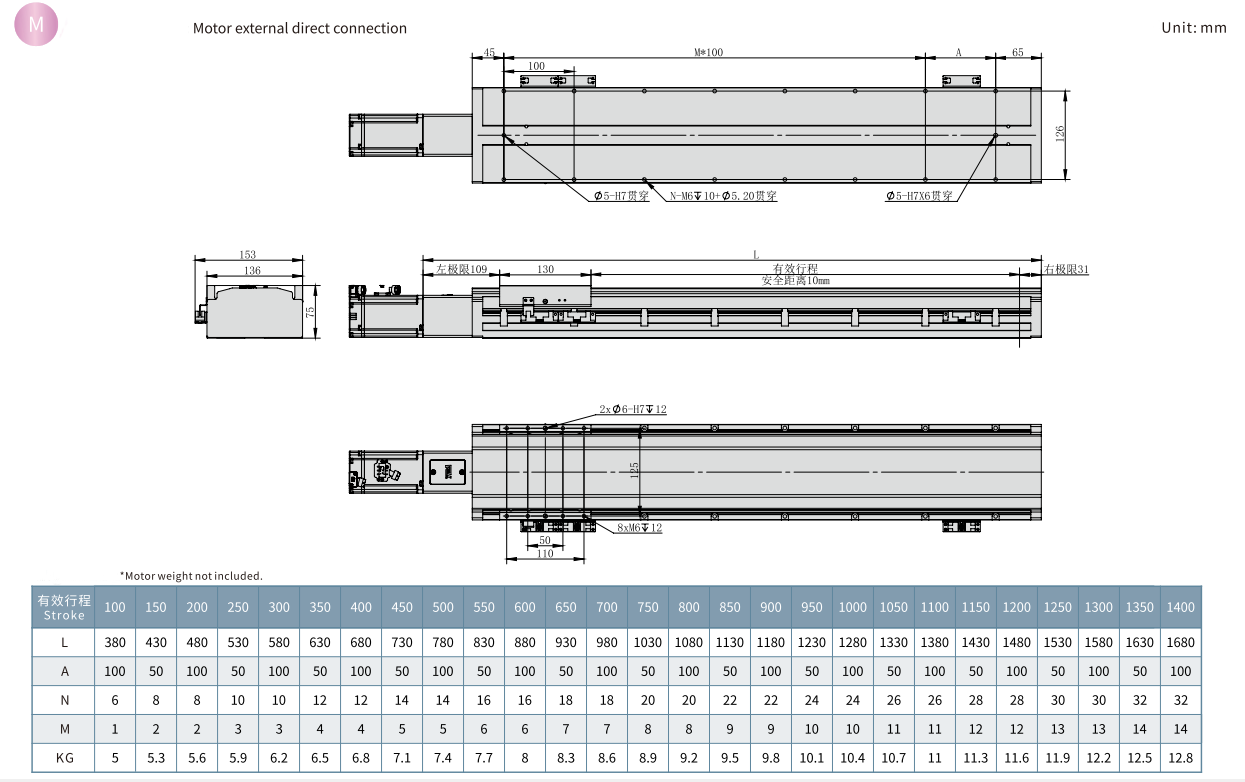

Чертеж
|
| Чертеж модуля в нужной конфигурации предоставляется по запросу |
Исполнения
Пример кода для HNR-136E:
HNR-136E-2010C-L1400-M-P40-N3-F
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| Серия | HNR | Полузакрытый модуль на ШВП | HNR |
| Ширина модуля | 136 | Ширина корпуса 136 мм | 136 |
| Исполнение серии | E | Экономичная серия 2026 года | E |
| Диаметр винта | 20 | Диаметр шарикового винта 20 мм | 20 |
| Шаг винта | 10 | Шаг винта | 10 / 20 мм |
| Класс точности | C | C — стандартный ±0.02 мм | C / P (P — прецизионный ±0.008 мм) |
| Длина хода | L1400 | Ход 1400 мм | 100–1400 мм (шаг 50 мм) |
| Расположение двигателя | M | Прямое подключение | M / MP / MR / ML |
| Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| Мощность двигателя | 40 | 400 Вт | 10=100W / 20=200W / 40=400W / 75=750W / 42/57/60=шаговый |
| Тип датчиков | N | NPN | N / P |
| Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) и др. |
