Модуль линейный HNR-190E
Артикул: HNR-190E
Полузакрытый модуль, оптимизированная конструкция, ø винта 32 мм, шаг 10/20/32 мм, точность ±0.02 мм, ход до 2400 мм, скорость до 1600 мм/с, нагрузка до 170 кг (горизонт), экономичный
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль HNR-190E — серия полузакрытых модулей линейного перемещения, экономичная модель 2026 года. Модуль имеет оптимизированную конструкцию, что позволяет снизить стоимость при сохранении основных эксплуатационных характеристик.
Ключевые особенности:
-
Экономичная конструкция: Оптимизированная конструкция и сниженная стоимость. Запущена в 2026 году.
-
Полузакрытая конструкция: Обеспечивает удобный доступ к внутренним компонентам для обслуживания.
-
Диаметр винта 32 мм: Высокая нагрузочная способность и жесткость.
-
Широкий выбор шага винта: 10, 20, 32 мм.
-
Удобный доступ к муфте: Открытая конструкция упрощает монтаж и замену муфты.
Области применения:
-
Крупногабаритные системы автоматизации
-
Декартовы роботы с большими ходами
-
Сборочные линии с тяжёлыми узлами
-
Паллетирующее и упаковочное оборудование
Характеристики
Общие параметры (для двигателя 1000 Вт)
| Параметр | Значение |
|---|---|
| Тип защиты | Полузакрытый |
| Ширина корпуса | 190 мм |
| Диаметр шарикового винта | 32 мм |
| Материал основания | Алюминий (экструдированный, твердый) |
| Диапазон хода | 100 – 2400 мм (шаг 100 мм) |
| Повторяемость позиционирования | C: ±0.02 мм / P: ±0.008 мм |
| Номинальный крутящий момент (1000 Вт) | 3.2 Н·м |
| Номинальная скорость двигателя | 3000 об/мин |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км |
Параметры в зависимости от шага винта (для двигателя 1000 Вт):
| Шаг винта | 10 мм | 20 мм | 32 мм |
|---|---|---|---|
| Максимальная скорость | 500 мм/с | 1000 мм/с | 1600 мм/с |
| Номинальное тяговое усилие | 1153 Н | 577 Н | 461 Н |
| Нагрузка (горизонтально) | 170 кг | 105 кг | 66 кг |
| Нагрузка (вертикально) | 80 кг | 40 кг | 25 кг |
При длине винта более 1:50 скорость снижается на 10-15% на каждые 100 мм хода.
Допустимые значения вылета и статичной нагрузки
Статические моменты (Н·м):
-
MY — 2052
-
MP — 2052
-
MR — 1810
Таблица допустимого вылета:
| Монтаж | Шаг винта | Нагрузка | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|---|
| Горизонтальный | 10 мм | 100 кг | 3220 | 563 | 474 |
| Горизонтальный | 10 мм | 125 кг | 3554 | 434 | 367 |
| Горизонтальный | 10 мм | 150 кг | 2113 | 349 | 295 |
| Горизонтальный | 20 мм | 65 кг | 1522 | 614 | 458 |
| Горизонтальный | 20 мм | 85 кг | 1136 | 451 | 336 |
| Горизонтальный | 20 мм | 105 кг | 893 | 350 | 262 |
| Горизонтальный | 32 мм | 18 кг | 2445 | 1616 | 1052 |
| Горизонтальный | 32 мм | 30 кг | 1436 | 938 | 613 |
| Горизонтальный | 32 мм | 43 кг | 978 | 630 | 412 |
| Боковой | 10 мм | 110 кг | 427 | 503 | 2900 |
| Боковой | 10 мм | 130 кг | 351 | 414 | 2444 |
| Боковой | 10 мм | 150 кг | 295 | 349 | 2113 |
| Боковой | 20 мм | 70 кг | 420 | 564 | 1404 |
| Боковой | 20 мм | 90 кг | 315 | 420 | 1066 |
| Боковой | 20 мм | 105 кг | 262 | 350 | 893 |
| Боковой | 32 мм | 15 кг | 1272 | 1955 | 2948 |
| Боковой | 32 мм | 24 кг | 778 | 1190 | 1813 |
| Боковой | 32 мм | 43 кг | 412 | 630 | 978 |
| Вертикальный | 10 мм | 25 кг | 2505 | — | 2505 |
| Вертикальный | 10 мм | 35 кг | 1795 | — | 1795 |
| Вертикальный | 10 мм | 45 кг | 1396 | — | 1396 |
| Вертикальный | 20 мм | 15 кг | 2711 | — | 2711 |
| Вертикальный | 20 мм | 20 кг | 2033 | — | 2033 |
| Вертикальный | 32 мм | 7 кг | 3511 | — | 3511 |
| Вертикальный | 32 мм | 12 кг | 2055 | — | 2055 |
Для подвесного монтажа стандартные спецификации не применяются.
Подходящие серводвигатели (приобретаются отдельно)
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 750 Вт | 220 В | HG-KN73J-S100 | MR-JE-70A |
| Panasonic | P | 750 Вт | 220 В | MHMF082L1U2M | MCDLN35SE |
| Delta | T | 750 Вт | 220 В | ECM-B3M-C20807SS1 | ASD-B3-0721-L |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
| Шаговый | BJ | 60/86 | — | Шаговый двигатель NEMA | — |
Варианты расположения двигателя:
-
M — прямое подключение
-
MP — снизу
-
MR — справа
-
ML — слева

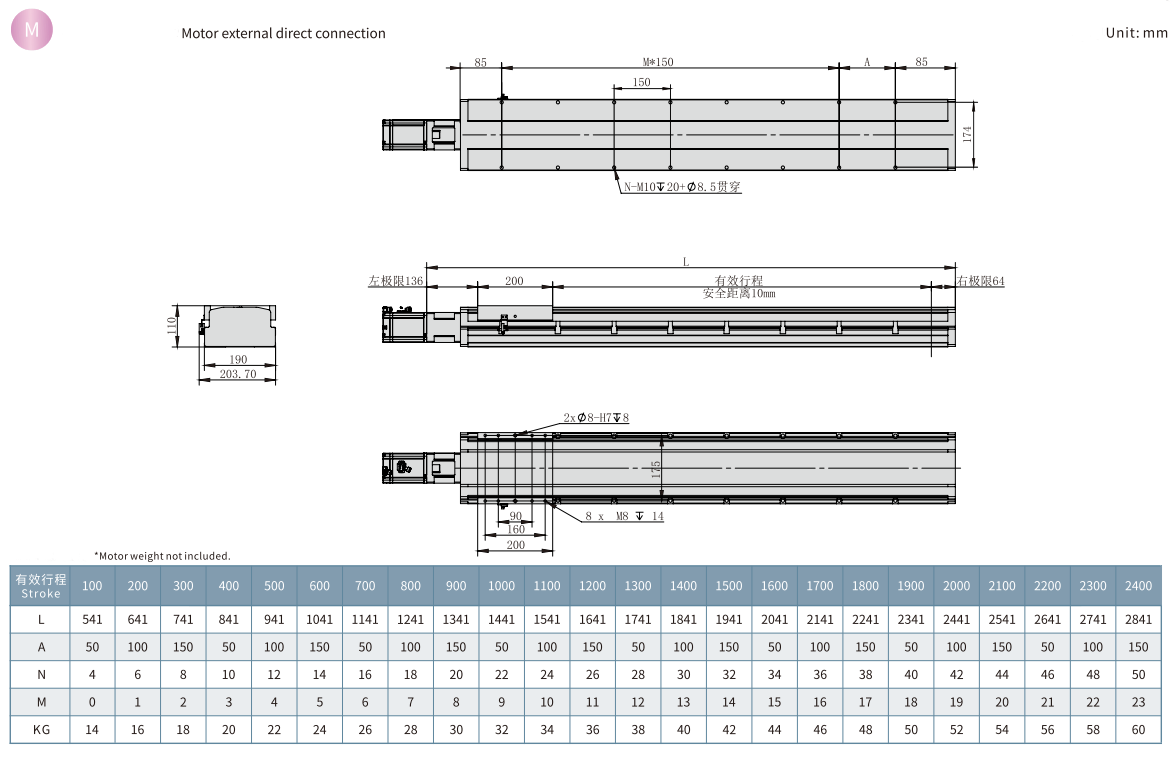

Чертеж
|
| Чертеж модуля в нужной конфигурации предоставляется по запросу |
Исполнения
Пример кода для HNR-190E:
HNR-190E-3210C-L2400-M-P1K-N3-F
Расшифровка кода и доступные варианты:
| Позиция | Код | Значение | Доступные варианты |
|---|---|---|---|
| Серия | HNR | Полузакрытый модуль на ШВП | HNR |
| Ширина модуля | 190 | Ширина корпуса 190 мм | 190 |
| Исполнение серии | E | Экономичная серия 2026 года | E |
| Диаметр винта | 32 | Диаметр шарикового винта 32 мм | 32 |
| Шаг винта | 10 | Шаг винта | 10 / 20 / 32 мм |
| Класс точности | C | C — стандартный ±0.02 мм | C / P (P — прецизионный ±0.008 мм) |
| Длина хода | L2400 | Ход 2400 мм | 100–2400 мм (шаг 100 мм) |
| Расположение двигателя | M | Прямое подключение | M / MP / MR / ML |
| Бренд двигателя | P | Panasonic | P / M / Y / H / T / BJ |
| Мощность двигателя | 1K | 1000 Вт | 40=400W / 75=750W / 1K=1000W / 60/86=шаговый |
| Тип датчиков | N | NPN | N / P |
| Количество датчиков | 3 | 3 шт | 1 / 2 / 3 / нет |
| Спецзаказ | F | Дополнительные опции | F (кожух-гармошка) и др. |
