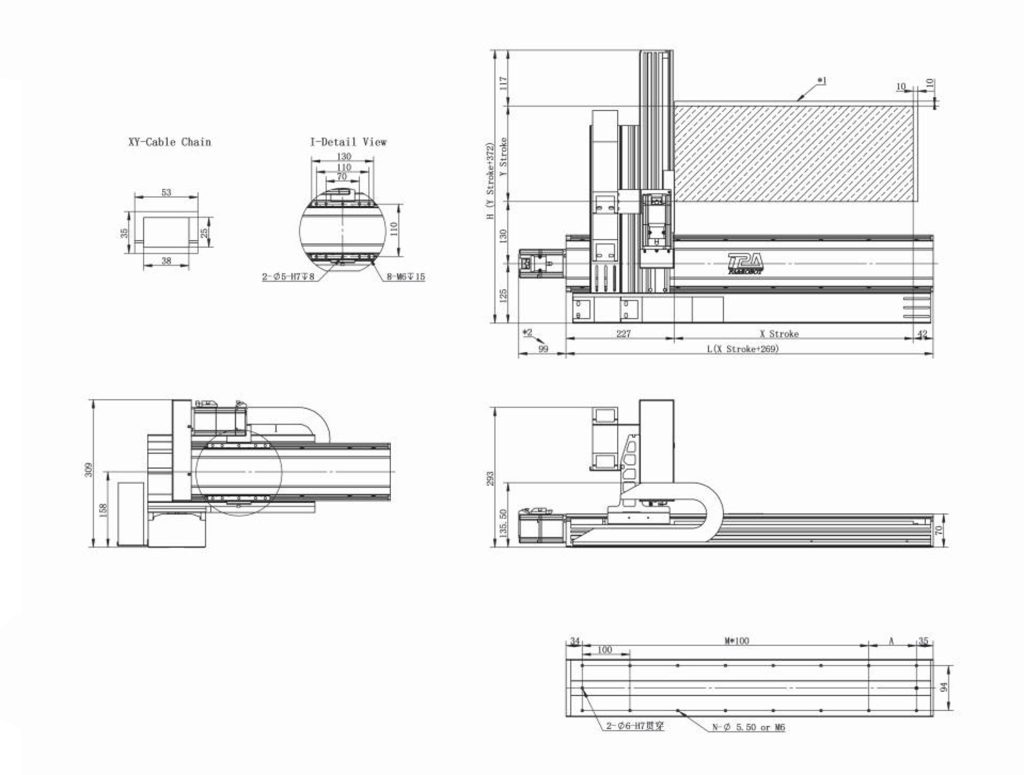

Линейный модуль XY-A2 120/120 с ШВП

Линейный модуль XY-A2 120/120 с ШВП представляет собой двухосевой XY-стол (XY-позиционер) на основе двух шарико-винтовых линейных модулей с одинаковой шириной корпуса 120 мм по обеим осям. Конструкция типа A2 (консольная / кантелеверная) обеспечивает компактность и жёсткость. Ход по оси X до 1050 мм, по оси Y до 550 мм, максимальная скорость 1000 мм/с. Повторяемость позиционирования ±0.02 мм, максимальная нагрузка на оси Y — 11 кг (уменьшается при увеличении хода). Система рассчитана на серводвигатели или шаговые двигатели мощностью 400 Вт (ось X) и 200 Вт (ось Y). Идеальна для лазерной обработки, сборки, тестирования, 3D-печати.

Многокоординатная система XY-A2 120/120 — готовое высокоточное решение для линейного позиционирования в двух координатах. Система построена на двух независимых модулях с шарико-винтовой передачей (ШВП), объединённых в консольную конфигурацию типа A2.

Конструкция и особенности

• Тип комбинации: A2 (консольный / кантелеверный) — нижняя ось (X) перемещает верхнюю (Y), образуя консоль.

• Ширина корпуса: ось X — 120 мм, ось Y — 120 мм.

• Привод: ШВП (шарико-винтовая пара) на обеих осях — высокий КПД, точность, плавность хода.

• Рекомендуемая мощность двигателя: ось X — 400 Вт, ось Y — 200 Вт.

• Датчики: концевые выключатели (опционально), возможность установки референтных датчиков.

• Кабельная цепь: предусмотрена для аккуратной прокладки кабелей.

Преимущества

• Готовая двухосевая система — экономит время на проектирование и сборку.

• Высокая скорость — до 1000 мм/с (безопасная скорость в зависимости от хода X).

• Отличная точность — повторяемость позиционирования ±0.02 мм.

• Надёжность — ШВП обеспечивает длительный ресурс.

• Универсальность — подходит для широкого спектра применений.

Области применения

• Лазерная маркировка, гравировка, резка.

• Сборочные и упаковочные линии.

• Системы тестирования и контроля качества.

• 3D-печать и аддитивные технологии.

• Лабораторные позиционеры и измерительное оборудование.

Таблица технических характеристик линейного модуля

Ось X

Ось Y

Система маркировки (на примере XY-A2-120-120-X700-Y400)

XY-A2-120-120-X700-Y400

При заказе также уточняйте тип двигателей, наличие датчиков, длину кабелей и необходимость сборки.

Доступные конфигурации A2

Системы типа A2 могут быть выполнены с разными типоразмерами модулей. Для XY-A2 120/120 используются модули шириной 120 мм по обеим осям. Возможны также варианты с другими сочетаниями ширин (например, XY-A2 120/110, XY-A2 65/50).

Комплектация

Система поставляется без двигателей, кабелей, драйверов и контроллеров. Эти компоненты вы можете заказать отдельно, исходя из требований вашего приложения.

Схема подключения

• Управление: через внешний контроллер (ПЛК, CNC или специализированный контроллер движения).

• Датчики: концевые выключатели (NPN/PNP) — подключаются к контроллеру.

• Приводы: драйверы двигателей (в зависимости от типа двигателя).

• Кабельная цепь: предусмотрена для аккуратной прокладки кабелей по осям.

Примечания

• Y-ось является консольной, поэтому её нагрузочная способность ограничена и падает с ростом хода. Для расчёта максимальной нагрузки при вашем конкретном ходе Y обратитесь к инженерам. Типовое значение максимальной нагрузки (11 кг) соответствует небольшому (стандартному) ходу.

• Система может поставляться как набор модулей без сборки (для самостоятельной интеграции) или как готовая сборка — уточняйте при заказе.

• Двигатели, кабели, драйверы и контроллеры приобретаются отдельно.

• Для нестандартных ходов, увеличения нагрузки или других требований необходима индивидуальная консультация.
