Модуль линейный HCR-220D
Артикул: HCR-220D
Полностью закрытый, 2 рельса и 2 каретки, ø винта 32 мм, шаг 5/10/20/32 мм, точность ±0.01 мм, ход до 2400 мм, скорость до 1600 мм/с, нагрузка до 180 кг (горизонт), подходит для чистых помещений
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль HCR-220D: Пылезащищенный привод с ходом до 2400 мм
Линейный модуль HCR-220D представляет собой высоконагруженный позиционер из серии пылезащищенных модулей на шарико-винтовой паре (ШВП). Модель разработана для применения в автоматизированных линиях, предъявляющих повышенные требования к чистоте рабочей зоны, включая оборудование для «чистых комнат».
Исполнение D (Double) оснащено двумя рельсами и сдвоенной кареткой, что обеспечивает высокую жесткость конструкции и стабильность перемещения под нагрузкой. Диаметр ШВП составляет 32 мм, что позволяет модулю эффективно работать с тяжелыми компонентами на протяжении всего срока службы.
Герметичная конструкция корпуса предотвращает попадание пыли и мелкодисперсных частиц внутрь механизма, а также исключает распространение загрязнений в окружающую среду со стороны подвижных частей. Это делает HCR-220D оптимальным выбором для фармацевтического производства, электронной промышленности и других сфер, где критически важна чистота.
Особенности:
-
Высокая грузоподъемность до 180 кг при горизонтальной установке и до 100 кг при вертикальной.
-
Рабочий ход до 2400 мм с шагом 100 мм.
-
Максимальная скорость линейного перемещения до 1600 мм/с (для шага 32 мм).
-
Повторяемость позиционирования ±0.01 мм, что гарантирует стабильность технологических операций.
-
ШВП диаметром 32 мм, обеспечивающая высокую жесткость и плавность хода.
-
Пылезащищенное исполнение для использования в условиях, требующих соблюдения норм чистоты.
-
Ресурс 10 000 км при соблюдении условий эксплуатации.
Области применения:
-
Автоматизация сборочных линий в автомобилестроении.
-
Упаковочное и фасовочное оборудование.
-
Системы перемещения компонентов в фармацевтике и микроэлектронике.
-
Высокоточное позиционирование обрабатывающих головок.
-
Оборудование для нанесения клеев, герметиков и смазок.
| Мощность двигателя (Вт) | 1000 | ||||||
| Номинальный крутящий момент (н.м) | 3.2 | ||||||
| Точность позиционирования (мм) | ±0.01 | ||||||
| Шаг ШВП (мм) | 5 | 10 | 20 | 32 | |||
| Максимальная скорость (мм/с) | 250 | 500 | 1000 | 1600 | |||
| Номинальная частота вращения двигателя (об/мин) | 3000 | ||||||
| Максимальная полезная нагрузка | Горизонтальная (кг) | 180 | 170 | 105 | 66 | ||
| Вертикальная (кг) | 100 | 80 | 40 | 25 | |||
| Номинальная тяга (Н) | 2306 | 1153 | 577 | 461 | |||
| Длина хода (мм) | 100-2400 мм | ||||||
| Диаметр ШВП | ⌀32 | ||||||
| Материал | нержавеющая, легированная сталь и алюминий A1 | ||||||
| Требования к точности монтажной поверхности (мм) | C<0.05;P<0.02 | ||||||
| Рабочая среда | 0~40°C, относительная влажность 85% (без конденсации) | ||||||
Допустимые значения вылета и cтатичной нагрузки HCR-220D
| Значения вылета |
Cтатический нагрузочный момент (н.м) | |||||||||||||
| Горизонтальная установка | A | B | С | Боковой монтаж | A | B | c | Вертикальная установка | А | С | MY | MP | MR | |
| ШВП 5 | 100 кг | 5000 | 633 | 557 | 110 кг | 500 | 569 | 4500 | 30 кг | 2355 | 2355 | 2052 | 2052 | 1810 |
| 125 кг | 3880 | 491 | 431 | 130 кг | 412 | 469 | 3711 | 40 кг | 1768 | 1768 | ||||
| 150 кг | 3357 | 396 | 347 | 150 кг | 347 | 396 | 3357 | 55 кг | 1288 | 1288 | ||||
| ШВП 10 | 100 кг | 3220 | 563 | 474 | 110 кг | 427 | 503 | 2900 | 25 кг | 2505 | 2505 | |||
| 125 кг | 3554 | 434 | 367 | 130 кг | 351 | 414 | 2444 | 35 кг | 1795 | 1795 | ||||
| 150 кг | 2113 | 349 | 295 | 150 кг | 295 | 349 | 2113 | 45 кг | 1396 | 1396 | ||||
| ШВП 20 | 65 кг | 1522 | 614 | 458 | 70 кг | 420 | 564 | 1404 | 15 кг | 2711 | 2711 | |||
| 85 кг | 1136 | 451 | 336 | 90 кг | 315 | 420 | 1066 | 20 кг | 2033 | 2033 | ||||
| 105 кг | 893 | 350 | 262 | 105 кг | 262 | 350 | 893 | — | — | — | ||||
| ШВП 32 | 18 кг | 2445 | 1616 | 1052 | 15 кг | 1272 | 1955 | 2948 | 7 кг | 3511 | 3511 | |||
| 30 кг | 1436 | 938 | 613 | 24 кг | 778 | 1190 | 1813 | 12 кг | 2055 | 2055 | ||||
| 43 кг | 978 | 630 | 412 | 43 кг | 412 | 630 | 978 | — | — | — | ||||
Характеристики
Общие параметры (для двигателя 1000 Вт)
| Параметр | Значение |
|---|---|
| Ширина корпуса | 220 мм |
| Диаметр шарикового винта | 32 мм |
| Тип направляющей | 2 рельса, 2 каретки |
| Материал основания | Алюминий (экструдированный, твердый) |
| Диапазон хода | 100 – 2400 мм (шаг 100 мм) |
| Повторяемость позиционирования | C: ±0.02 мм / P: ±0.008 мм |
| Номинальный крутящий момент (1000 Вт) | 3.2 Н·м |
| Номинальная скорость двигателя | 3000 об/мин |
| Рабочая среда | 0…+40°C, макс. 85% влажности (без конденсата) |
| Гарантированный ресурс | 10 000 км (при штатном использовании) |
Параметры в зависимости от шага винта (для двигателя 1000 Вт):
| Шаг винта | 5 мм | 10 мм | 20 мм | 32 мм |
|---|---|---|---|---|
| Максимальная скорость | 250 мм/с | 500 мм/с | 1000 мм/с | 1600 мм/с |
| Номинальное тяговое усилие | 2306 Н | 1153 Н | 577 Н | 461 Н |
| Нагрузка (горизонтально) | 180 кг | 170 кг | 105 кг | 66 кг |
| Нагрузка (вертикально) | 100 кг | 80 кг | 40 кг | 25 кг |
Примечание: При длине винта более 1:50 скорость снижается на 10-15% на каждые 100 мм хода для избежания резонанса.
Допустимые значения вылета и статичной нагрузки (моменты)
Статические моменты (Н·м):
-
MY — 2052
-
MP — 2052
-
MR — 1810
Таблица допустимого вылета (горизонтальный монтаж):
| Шаг винта | Нагрузка | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 5 мм | 100 кг | 5000 | 633 | 557 |
| 5 мм | 125 кг | 3880 | 491 | 431 |
| 5 мм | 150 кг | 3357 | 396 | 347 |
| 10 мм | 100 кг | 3220 | 563 | 474 |
| 10 мм | 125 кг | 2554 | 434 | 367 |
| 10 мм | 150 кг | 2113 | 349 | 295 |
| 20 мм | 65 кг | 1522 | 614 | 458 |
| 20 мм | 85 кг | 1136 | 451 | 336 |
| 20 мм | 105 кг | 893 | 350 | 262 |
| 32 мм | 18 кг | 2445 | 1616 | 1052 |
| 32 мм | 30 кг | 1436 | 938 | 613 |
| 32 мм | 43 кг | 978 | 630 | 412 |
Таблица допустимого вылета (боковой монтаж):
| Шаг винта | Нагрузка | A (мм) | B (мм) | C (мм) |
|---|---|---|---|---|
| 5 мм | 110 кг | 500 | 569 | 4500 |
| 5 мм | 130 кг | 412 | 469 | 3711 |
| 5 мм | 150 кг | 347 | 396 | 3357 |
| 10 мм | 110 кг | 427 | 503 | 2900 |
| 10 мм | 130 кг | 351 | 414 | 2444 |
| 10 мм | 150 кг | 295 | 349 | 2113 |
| 20 мм | 70 кг | 420 | 564 | 1404 |
| 20 мм | 90 кг | 315 | 420 | 1066 |
| 20 мм | 105 кг | 262 | 350 | 893 |
| 32 мм | 15 кг | 1272 | 1955 | 2948 |
| 32 мм | 24 кг | 778 | 1190 | 1813 |
| 32 мм | 43 кг | 412 | 630 | 978 |
Таблица допустимого вылета (вертикальный монтаж):
| Шаг винта | Нагрузка | A (мм) | C (мм) |
|---|---|---|---|
| 5 мм | 30 кг | 2355 | 2355 |
| 5 мм | 40 кг | 1768 | 1768 |
| 5 мм | 55 кг | 1288 | 1288 |
| 10 мм | 25 кг | 2505 | 2505 |
| 10 мм | 35 кг | 1795 | 1795 |
| 10 мм | 45 кг | 1396 | 1396 |
| 20 мм | 15 кг | 2711 | 2711 |
| 20 мм | 20 кг | 2033 | 2033 |
| 32 мм | 7 кг | 3511 | 3511 |
| 32 мм | 12 кг | 2055 | 2055 |
Внимание: Для подвесного монтажа (вверх ногами) стандартные спецификации не применяются. Необходима консультация с инженерами.
Подходящие серводвигатели
| Бренд | Маркировка | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|
| Mitsubishi | M | 750 Вт | 220 В | HG-KN73J-S100 | MR-JE-70A |
| Panasonic | P | 750 Вт | 220 В | MHMF082L1U2M | MCDLN35SE |
| Delta | T | 750 Вт | 220 В | ECM-B3M-C20807SS1 | ASD-B3-0721-L |
| Yaskawa | Y | По запросу | 220 В | — | — |
| HCFA | H | По запросу | 220 В | — | — |
| Шаговый | BJ | 86 (шаговый) | — | Шаговый двигатель NEMA 86 | — |
Варианты расположения двигателя:
-
M — прямое подключение
-
MP — снизу
-
MR — справа
-
ML — слева

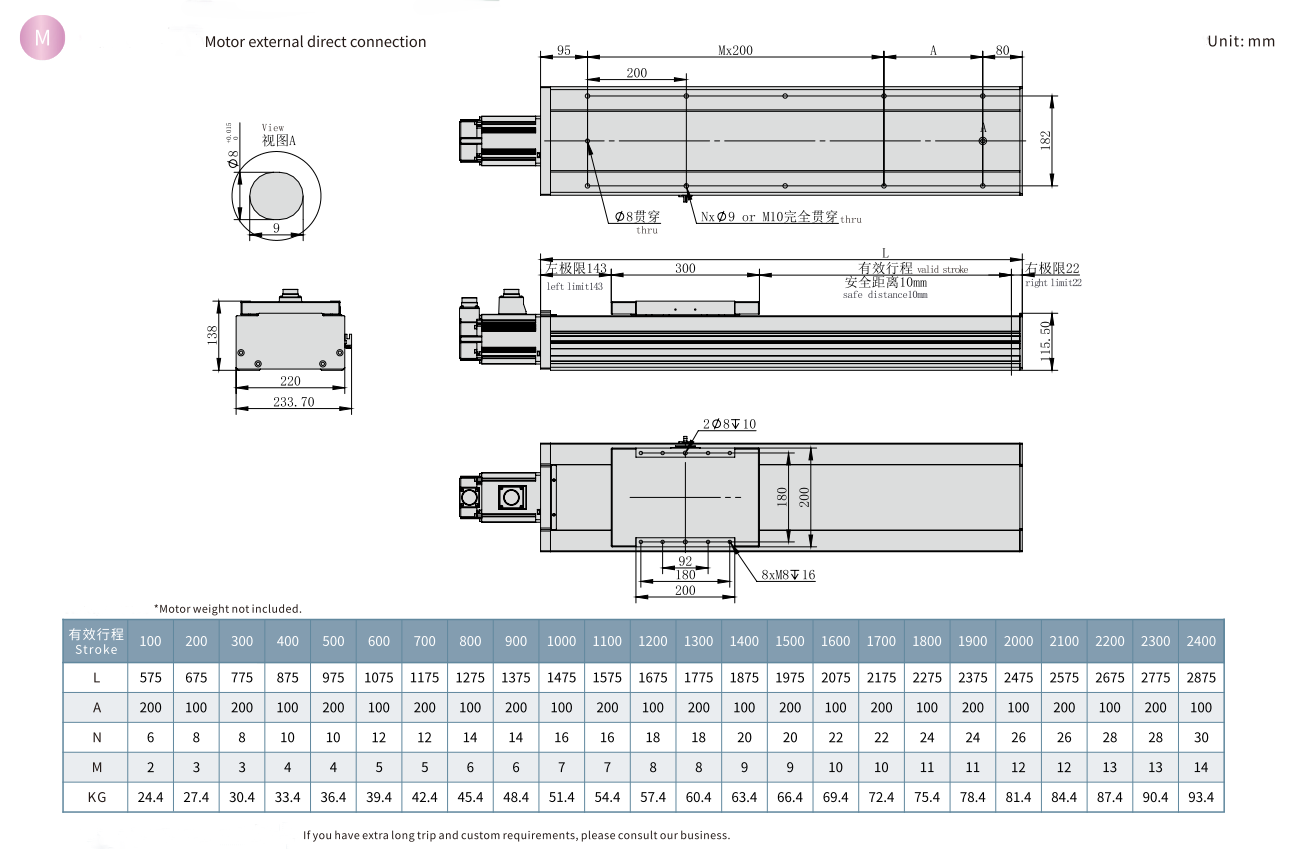

Чертеж
|
| Чертеж модуля в нужной конфигурации предоставляется по запросу |
Исполнения
Модуль поставляется в различных конфигурациях. Для заказа укажите код в формате: HCR-220D — [Параметры]
Пример: HCR-220D-3210C-L1500-M-Y-P10-N3
Таблица параметров маркировки:
| Позиция | Параметр | Варианты и описание |
|---|---|---|
| 1 | Серия | HCR — Пылезащищенные модули на ШВП для чистых помещений. |
| 2 | Ширина модуля | 220 (типоразмер корпуса). |
| 3 | Исполнение | D — Два рельса, двойная каретка (2 рельса / 2 каретки). |
| 4 | Диаметр винта | 32 (⌀32 мм для HCR-220D). |
| 5 | Шаг винта (Lead) | 05, 10, 20, 32 мм. |
| 6 | Класс точности | C — Стандартный (±0.02 мм); P — Прецизионный (±0.01 мм). |
| 7 | Длина хода (L) | От 100 до 2400 мм (с шагом 100 мм). Например: L1500. |
| 8 | Расположение двигателя | M (прямое), MD (внутреннее), MP (снизу), MR (справа), ML (слева). |
| 9 | Монтажное отверстие | Y (резьбовое), C (потайное). |
| 10 | Бренд двигателя | P (Panasonic), M (Mitsubishi), Y (Yaskawa), T (Delta), BJ (шаговый). |
| 11 | Мощность двигателя | 75 (750 Вт), 1К (1000 Вт), 86 (шаговый). |
| 12 | Тип датчиков | N (NPN), P (PNP). |
| 13 | Кол-во датчиков | 1, 2, 3 или Нет. |
| 14 | Спец. заказ | F (наличие нестандартных опций). |
Совместимые серводвигатели (приобретаются отдельно):
| Бренд | Маркировка | Тормоз | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|---|
| Mitsubishi | M | Нет | 200 Вт | 220 В | HG-KR73 | MR-J4-70A |
| Panasonic | P | Нет | 200 Вт | 220 В | MHMD082G1U | MBDHT3520 |
| Delta | T | Нет | 200 Вт | 220 В | ECMA-C20807ES | ASD-B20721-B |
*Для работы с модулем HCR-220D могут использоваться серводвигатели большей мощности (до 1000 Вт). Уточняйте совместимость при заказе.*
