Модуль линейный HNR-175D
Артикул: NHR-175D
Полузакрытый. Нагрузка 130 кг. Ход 1800 мм. ø вала 25 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль HNR-175D: Надежный электромеханический привод для промышленных задач
Линейный модуль HNR-175D представляет собой электромеханический позиционер среднего размера, предназначенный для широкого спектра промышленных применений. Модель разработана для обеспечения точного и надежного линейного перемещения в автоматизированных системах, станках и производственных линиях.
Исполнение D оснащено двумя рельсами и двойной кареткой, что обеспечивает повышенную жесткость конструкции и стабильность при работе с тяжелыми грузами. Диаметр шарико-винтовой пары составляет 25 мм, что позволяет модулю эффективно работать с нагрузками до 130 кг.
Варианты исполнения корпуса:
Модули серии HNR предлагаются в трех вариантах защиты:
-
Полузакрытый тип — базовая защита от твердых частиц
-
Закрытый тип — полная защита от пыли и мелкодисперсных загрязнений
-
Гофрированный тип — максимальная защита с гофрированным кожухом для работы в тяжелых условиях
Такое разнообразие исполнений позволяет защитить подвижные элементы (ШВП, подшипники, направляющие) от попадания твердых частиц и пыли, что значительно увеличивает срок службы модуля и снижает затраты на техническое обслуживание.
Ключевые особенности:
-
Высокая грузоподъемность до 130 кг при горизонтальной установке и до 58 кг при вертикальной
-
Рабочий ход до 1800 мм с шагом 50 мм
-
Максимальная скорость линейного перемещения до 1250 мм/с
-
Повторяемость позиционирования ±0.02 мм
-
ШВП диаметром 25 мм, гарантирующая высокую жесткость и точность перемещений
-
Двухрельсовая конструкция (2 рельса, 2 каретки) для работы с высокими нагрузками
-
Возможность выбора типа защиты корпуса под конкретные условия эксплуатации
-
Ресурс 10 000 км при соблюдении условий эксплуатации
Области применения:
-
Автоматизация производственных линий
-
Сборочные комплексы
-
Упаковочное оборудование
-
Системы перемещения деталей
-
Медицинское и фармацевтическое оборудование
-
Транспортировочные системы
Таблица модификаций и маркировок.
| HNR — 65 S — 1610 C — L1200 — M — Y — P20 — N3 — F | |||||||||||||
HNR — Серия электромеханических модулей
|
65 — Ширина модуля (30, 65, 85, 105, 110, 120, 140, 175, 202, 220, 270) | S — Исполнение серии S — 1 рельс, 1 каретка; D — 2 рельса, 2 каретки | 16 — Диаметр винта HNR-30S: 06 мм; HNR-65S, HNR-85D, HNR-85S, HТR-105D, HNR-110D, HNR-120D: 16 мм; HNR-140D: 16, 20 мм; HNR-175D, HNR-202D: 25, 32 мм; HNR-220D: 25, 32. 40 мм; HNR-270D: 32, 40 мм | 02 — Шаг HNR-30S: 01/02 мм; HNR-65S, HNR-85S, HNR-85D, HNR-105D, HNR-110D, HNR-120D: 05/10/16/20 мм; HNR-140D: 05/10/20 мм; HNR-175D, HNR-202D: 05/10/25 мм; HNR-220D: 05/10/20/32 мм; HNR-270D: 05/10/32/40 мм | C — Класс точности C — стандартный ±0.02 мм; P — прецизионный ±0.01 мм | L480 — Длина хода HNR-30S: 28-148 мм; HNR-65S, HNR-85S: 100-1200 мм; HNR-85D: 100-1050 мм; HNR-105D, HCR-110D, HNR-120D: 100-1200 мм; HNR-140D: 100-1400 мм; , HNR-175D, HNR-202D: 100-1800 мм; HNR-220D: 100-2400 мм; HNR-270D: 100-3000 мм | M — Расположение электродвигателя M — прямое подключение; MD — внутреннее; MP — снизу; MR — справа; ML — слева | Y— Монтажное отверстие Y — резьбовое C — потайное | P — Двигатель P — Panasonic M — Mitsubishi Y — Yaskawa H — HCFA T — Delta BJ — шаговый двигатель | 20 — Мощность двигателя HNR-30S — 28 (шаговый); HCR-65S, HCR-85S, HCR-85D, HCR-105D, HCR-110D, HCR-120D — 10: 100 Вт, 20: 200 Вт, 40: 400 Вт, 42/57/60 (шаговый); HCR-140D — 10: 100 Вт, 20: 200 Вт, 40: 400 Вт, 75: 750 Вт, 42/57/60 (шаговый); HCR-175D — 40: 400 Вт, 75: 750 Вт, 1К: 1000 Вт, 60/86 (шаговый); HCR-202D, HCR-220D — 40: 400 Вт, 75: 750 Вт, 1К: 1000 Вт, 86 (шаговый); HCR-270D — 75: 750 Вт, 1К: 1000 Вт, 86 (шаговый) | N — Индуктивные датчики N — NPN; P — PNP | 3 — Количество датчиков 1 шт; 2 шт; 3 шт; Нет — отсутствует. | F — Данные для спец. заказа |
Физико-механические характеристики HNR-175D
| Мощность двигателя (Вт) | 750 | |||||
| Крутящий момент (н.м) | 2.4 | |||||
| Точность позиционирования (мм) | ±0.02 | |||||
| Шаг ШВП (мм) | 5 | 10 | 25 | |||
| Максимальная скорость (мм/с) | 250 | 500 | 1250 | |||
| Номинальная частота вращения двигателя (об/мин) | 3000 | |||||
| Максимальная полезная нагрузка | Горизонтальная (кг) | 130 | 110 | 44 | ||
| Вертикальная (кг) | 58 | 48 | 19 | |||
| Номинальная тяга (Н) | 2306 | 1153 | 577 | |||
| Длина хода (мм) | 100-1800мм (шаг 50мм) | |||||
| Диаметр ШВП | ⌀25 | |||||
| Материал | нержавеющая, легированная сталь и алюминий А1 | |||||
| Требования к точности монтажной поверхности (мм) | C<0.05;P<0.02 | |||||
| Рабочая среда | 0~40°C, относительная влажность 85% (без конденсации) | |||||
Допустимые значения вылета и cтатичной нагрузки HNR-175D
| Значения вылета | Cтатический нагрузочный момент (н.м) |
|||||||||||||
| Горизонтальная установка | A | B | С | Боковой монтаж | A | B | С | Вертикальная установка | A | С | MY | MP | MR | |
| ШВП 5 | 70 кг | 3235 | 349 | 408 | 75 кг | 377 | 322 | 2988 | 20 кг | 1368 | 1368 | 1032 |
1034 |
908 |
| 90 кг | 2482 | 263 | 306 | 95 кг | 288 | 246 | 2333 | 30 кг | 911 | 911 | ||||
| 120 кг | 1861 | 187 | 218 | 120 кг | 218 | 187 | 1850 | 50 кг | 546 | 546 | ||||
| ШВП 10 | 65 кг | 1911 | 338 | 373 | 60 кг | 408 | 368 | 2092 | 15 кг | 1618 | 1618 | |||
| 85 кг | 1445 | 248 | 276 | 80 кг | 296 | 266 | 1554 | 25 кг | 970 | 970 | ||||
| 120 кг | 1000 | 164 | 182 | 120 кг | 182 | 164 | 1002 | 40 кг | 607 | 607 | ||||
| ШВП 25 | 35 кг | 1666 | 547 | 538 | 30 кг | 633 | 644 | 1961 | 10 кг | 1922 | 1922 | |||
| 55 кг | 1030 | 331 | 328 | 50 кг | 365 | 369 | 1143 | 14 кг | 1377 | 1377 | ||||
| 83 кг | 654 | 206 | 204 | 83 кг | 204 | 206 | 656 | 25 кг | 769 | 769 | ||||
Серводвигатели
| Бренд | Марка двигателя | Тормоз | Мощность двигателя | Напряжение | Модель серводвигателя | Модель драйвера |
| Mitsubishi | M | нет | 20 | 220 | HG-KR73 | MR-J4-70A |
| Panasonic | P | MHMDO82G1U | MBDHT3520 | |||
| Delta | T | ECMA-C20807ES | ASD-B20721-B |

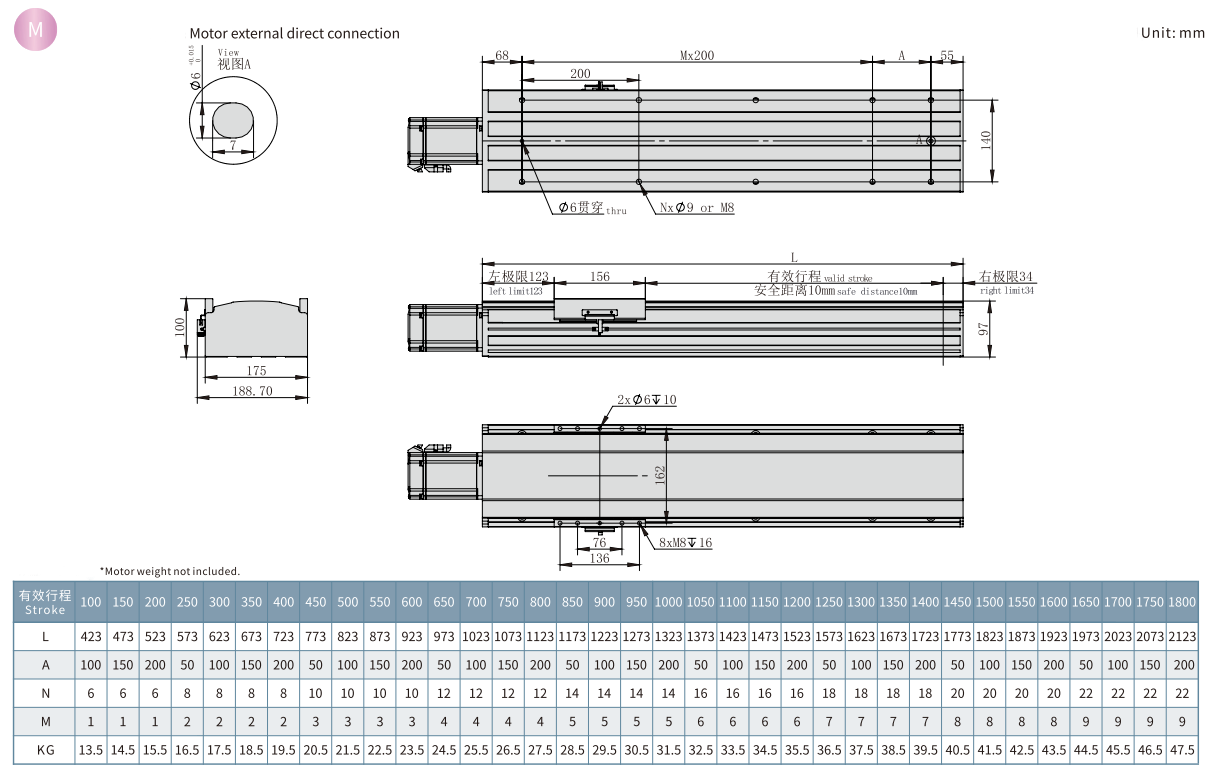

(MD) Чертеж модуля HNR-175D, прямое подключение двигателя
| Тип | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 |
| L | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | 1030 | 1080 | 1130 | 1180 | 1230 | 1280 | 1330 | 1380 | 1430 | 1480 | 1530 | 1580 | 1630 | 1680 | 1730 | 1780 | 1830 | 1880 | 1930 | 1980 | 2030 | 2080 | 2130 | 2180 | 2230 |
| A | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 |
| N | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 24 |
| M | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 9 | 9 | 9 | 10 | 10 | 10 |
| KG | 14.8 | 15.8 | 16.8 | 17.8 | 18.8 | 19.8 | 20.8 | 21.8 | 22.8 | 23.8 | 24.8 | 25.8 | 26.8 | 27.8 | 28.8 | 29.8 | 30.8 | 31.8 | 32.8 | 33.8 | 34.8 | 35.8 | 36.8 | 37.8 | 38.8 | 39.8 | 40.8 | 41.8 | 42.8 | 43.8 | 44.8 | 45.8 | 46.8 | 47.8 | 48.8 |
Характеристики
| Параметр | Значение / Диапазон | ||
|---|---|---|---|
| Общие параметры | |||
| Модель | HNR-175D | ||
| Исполнение | Два рельса, двойная каретка | ||
| Мощность двигателя (рекоменд.) | 750 Вт, 1000 Вт (шаговые двигатели 60/86 под заказ) | ||
| Номинальный крутящий момент | 2.4 Н·м | ||
| Повторяемость (точность) | ±0.02 мм | ||
| Номинальная частота вращения | 3000 об/мин | ||
| Диаметр ШВП | ⌀25 мм | ||
| Материал основания | Твердый алюминиевый профиль | ||
| Стандартный ход | 100 ~ 1800 мм (с шагом 50 мм) | ||
| Точность монтажной поверхности | C класс (<0.05 мм) / P класс (<0.02 мм) | ||
| Рабочая среда | 0°C ~ +40°C, влажность 85% (без конденсации) | ||
| Ресурс | 10 000 км (при соблюдении условий эксплуатации) | ||
| Параметры в зависимости от шага винта | |||
| Шаг винта, мм | 5 | 10 | 25 |
| Максимальная скорость, мм/с | 250 | 500 | 1250 |
| Макс. нагрузка горизонт., кг | 130 | 110 | 44 |
| Макс. нагрузка вертикаль., кг | 58 | 48 | 19 |
| Номинальная тяга, Н | 2306 | 1153 | 577 |
Таблица допустимых вылетов груза (A, B, C), мм
В таблице указаны максимально допустимые расстояния (плечи) от центра каретки до центра тяжести груза.
| Установка | Шаг, мм | Нагрузка, кг | A, мм | B, мм | C, мм |
|---|---|---|---|---|---|
| Горизонтальная | 5 | 70 кг | 3235 | 349 | 408 |
| 90 кг | 2482 | 263 | 306 | ||
| 120 кг | 1861 | 187 | 218 | ||
| 10 | 65 кг | 1911 | 338 | 373 | |
| 85 кг | 1445 | 248 | 276 | ||
| 120 кг | 1000 | 164 | 182 | ||
| 25 | 35 кг | 1666 | 547 | 538 | |
| 55 кг | 1030 | 331 | 328 | ||
| 83 кг | 654 | 206 | 204 | ||
| Боковая | 5 | 75 кг | 377 | 322 | 2988 |
| 95 кг | 288 | 246 | 2333 | ||
| 120 кг | 218 | 187 | 1850 | ||
| 10 | 60 кг | 408 | 368 | 2092 | |
| 80 кг | 296 | 266 | 1554 | ||
| 120 кг | 182 | 164 | 1002 | ||
| 25 | 30 кг | 633 | 644 | 1961 | |
| 50 кг | 365 | 369 | 1143 | ||
| 83 кг | 204 | 206 | 656 | ||
| Вертикальная | 5 | 20 кг | 1368 | — | 1368 |
| 30 кг | 911 | — | 911 | ||
| 50 кг | 546 | — | 546 | ||
| 10 | 15 кг | 1618 | — | 1618 | |
| 25 кг | 970 | — | 970 | ||
| 40 кг | 607 | — | 607 | ||
| 25 | 10 кг | 1922 | — | 1922 | |
| 14 кг | 1377 | — | 1377 | ||
| 25 кг | 769 | — | 769 |
Допустимый статический момент, Н·м
| Направление | Значение |
|---|---|
| MY | 1032 Н·м |
| MP | 1034 Н·м |
| MR | 908 Н·м |
Ограничения по скорости:
Максимальная скорость зависит от длины хода и нагрузки. При соотношении длины винта к диаметру более 50:1 возможно возникновение резонанса. В этом случае скорость должна быть снижена на 10-15% на каждые 100 мм увеличения длины винта сверх базовой.
Исполнения
Модуль поставляется в различных конфигурациях. Для заказа укажите код в формате: HNR-175D- [Параметры]
Пример: HNR-175D-2510C-L1800-M-Y-P75-N3-F
| Позиция | Параметр | Варианты и описание |
|---|---|---|
| 1 | Серия | HNR |
| 2 | Ширина модуля | 175 (типоразмер корпуса) |
| 3 | Тип привода | R — ШВП, B — ремень, T — рейка |
| 4 | Исполнение | D — два рельса, две каретки |
| 5 | Диаметр винта | 25 (⌀25 мм) |
| 6 | Шаг винта, мм | 05, 10, 25 |
| 7 | Класс точности | C — стандартный (±0.02 мм), P — прецизионный (±0.01 мм) |
| 8 | Длина хода, мм | От 100 до 1800 мм (шаг 50 мм), например L1800 |
| 9 | Расположение двигателя | M (прямое), MR (справа), ML (слева), MP (снизу) |
| 10 | Монтажное отверстие | Y — резьбовое, C — потайное |
| 11 | Мощность двигателя | 40 (400 Вт), 75 (750 Вт), 1К (1000 Вт), 60/86 (шаговый) |
| 12 | Тип датчиков | N — NPN, P — PNP |
| 13 | Количество датчиков | 1, 2, 3 или без датчиков |
| 14 | Спецзаказ | F — наличие нестандартных опций |
| 15 | Тип защиты | N — полузакрытый, C — закрытый, F — гофрированный |
Совместимые серводвигатели (приобретаются отдельно):
| Бренд | Маркировка | Тормоз | Мощность | Напряжение | Модель серводвигателя | Модель драйвера |
|---|---|---|---|---|---|---|
| Mitsubishi | M | Нет | 200 Вт | 220 В | HG-KR73 | MR-J4-70A |
| Panasonic | P | Нет | 200 Вт | 220 В | MHMD082G1U | MBDHT3520 |
| Delta | T | Нет | 200 Вт | 220 В | ECMA-C20807ES | ASD-B20721-B |
*Примечание: для модуля HNR-175D рекомендуется использовать двигатели мощностью 750 Вт или 1000 Вт. Двигатели 200 Вт из таблицы совместимости приведены для справки.
