Поворотная платформа M-040 внутренний ротор, прямой привод
Артикул: M-040-038
Номинальный/пиковый момент: 0.13/0.39. Cкорость: 500 об/мин. Осевая нагрузка до 20 Н. ø 40 мм. Высота: 38 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-040-038 с прямым приводом
Поворотная платформа M-040-038 с прямым приводом – это высокотехнологичное устройство, предназначенное для обеспечения высокоточного вращательного движения в различных областях техники и производства. Эта модель отличается высоким крутящим моментом и способна выполнять задачи, требующие точности и повторяемости. Объединяет высокоточный двигатель, прецизионные подшипники и энкодер в корпусе диаметром всего 40 мм.
Поворотная платформа M-040 со внутренним ротором и прямым приводом представляет собой сверхкомпактное высокоточное поворотное устройство. Внутренний ротор обеспечивает малый момент инерции, высокую динамику и минимальные габариты. Отсутствие редуктора гарантирует нулевой люфт и высочайшую точность. Энкодер с разрешением 819200 counts/rev идеально подходит для задач, требующих микронного позиционирования.
Ключевые особенности:
- Высокая точность: Поворотная платформа обеспечивает чрезвычайно точное позиционирование благодаря встроенной конструкции энкодера с высоким разрешением. Это гарантирует повторяемость движений и точный профиль движения, что критически важно для автоматизированных процессов и точного машиностроения.
- Быстрый отклик: Благодаря оптимизированной системе управления, платформа реагирует на команды управления быстро и без задержек, что позволяет использовать её в приложениях, требующих немедленной реакции.
- Энергосбережение: Платформа спроектирована таким образом, чтобы минимизировать потребление энергии при выполнении операций. Это не только снижает эксплуатационные расходы, но и способствует уменьшению тепловыделения, что положительно сказывается на долговечности компонентов.
- Низкая теплотворная способность: Устройство разработано с целью минимального теплогенерирования даже при продолжительной работе на высоких скоростях. Это предотвращает перегрев компонентов и сохраняет стабильность работы системы.
- Устойчивость к внешним воздействиям: Платформа способна противостоять внешним возмущениям благодаря своей робастной конструкции. Это делает её надежным выбором для работы в условиях, где возможны вибрации или другие нестабильные факторы окружающей среды.
Применение:
Поворотная платформа M-040-038 подходит для широкого спектра промышленных приложений: от автоматизации производственных линий до использования в научных исследованиях, где необходимо обеспечить высочайшую точность перемещений. Её можно интегрировать в сложные системы для проведения деликатных операций – например, при сборке мелких электронных компонентов или проведении лабораторных испытаний.
Для получения более подробной информации о поворотной платформе M-040-038 и других продуктах нашего ассортимента свяжитесь с менеджером. Мы рады предложить решения, которые помогут оптимизировать ваш производственный процесс и повысить его эффективность.
Технические характеристики моторизированной поворотной платформы M-040-038:
- Крутящий момент: 0.13 Н.м
- Максимальный крутящий момент: 0.39 Н.м
- Диаметр столика: 40 мм
- Высота: 38 мм
Физико-механические характеристики M-040-038
| Постоянный крутящий момент (Nm) | 0.13 | ||||||
| Постоянный ток (Arms) | 0.63 | ||||||
| Пиковый крутящий момент (Nm) | 0.39 | ||||||
| Пиковый ток (Arms) | 1.9 | ||||||
| Постоянный крутящий момент (Nm/Arms) | 0.21 | ||||||
| (Сопротивление (межфазное при 25°С) (Ω) | 7.5 | ||||||
| Индуктивность (межфазная при 25°С) (mH) | 1.5 | ||||||
| Шаг полюсной пары | 22 | ||||||
| Постоянная обратной ЭДС (линейная) Vrms /(rad/s) | 460 | ||||||
| Постоянная электродвигателя (при 25°С) (Nm /√W) | 0.6 | ||||||
| Момент инерции вращающихся частей (kgm2) | 5×10(-6) | ||||||
| Масса двигателя (kg) | 0.075 | ||||||
| Максимальная скорость (rmp) | 500 | ||||||
| Точность (arc-sec) | — | ||||||
| Стабильность позиционирования (arc-sec) | — | ||||||
| Количество оборотов в минуту (об/мин) | 819200 | ||||||
| Максимальная осевая нагрузка (N) | 20 | ||||||
| Максимальная радиальная нагрузка (Nm) | 0.4 | ||||||
| Осевое биение (µm) | 15(10,5 or less) | ||||||
| Радиальное биение (µm) | 15(10,5 or less) | ||||||
Характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент | 0.13 Н·м |
| Пиковый крутящий момент | 0.39 Н·м |
| Номинальный ток | 0.63 Arms |
| Пиковый ток | 1.9 Arms |
| Постоянная крутящего момента | 0.21 Н·м/Arms |
| Максимальная скорость | 500 об/мин |
| Момент инерции ротора | 5×10⁻⁶ кг·м² (0.000005) |
| Масса | 0.075 кг (75 г) |
| Максимальная осевая нагрузка | 20 Н |
| Максимальная радиальная нагрузка | 0.4 Н·м |
| Разрешение энкодера | 819200 counts/Rev |
| Осевое биение | 15 угл. сек (опционально 10 или 5) |
| Радиальное биение | 15 угл. сек (опционально 10 или 5) |
| Число полюсов | 22 |
| Диаметр | 40 мм |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 7.5 Ом |
| Индуктивность (25°C) | 1.5 мГн |
| Постоянная противо-ЭДС | 460 Vrms/рад/с |
| Постоянная двигателя | 0.6 Н·м/√Вт |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |

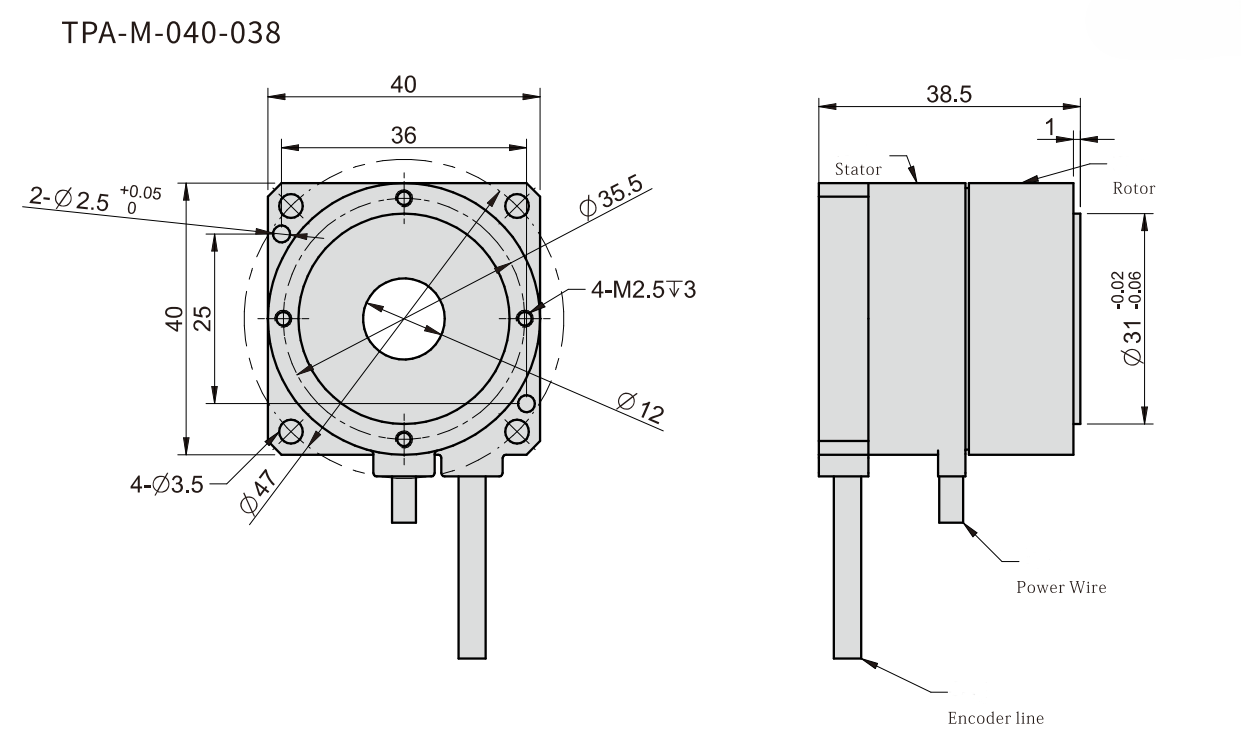

Чертеж
 |
Схема подключения
|
Исполнения
Система маркировки (на примере M-040-038)
M-040-038
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 040 | 40 мм |
| 3. Исполнение | 038 | Код высоты / типа |
Примечания
-
Внутренний ротор – малые габариты, низкая инерция, высокая динамика.
-
Прямой привод – нулевой люфт, высокая точность, отсутствие обслуживания.
-
Энкодер сверхвысокого разрешения – 819200 counts/rev для задач микропозиционирования.
-
Очень малая масса – всего 75 г.
-
Температура измерена при 25°C, тепловой режим зависит от условий охлаждения.
-
Для работы требуется внешний сервоусилитель, совместимый с энкодером высокого разрешения.
