Поворотная платформа M-080 внутренний ротор, прямой привод
Артикул: M-080-050/067
2 исп. Номинальный/пиковый момент: 0.6/1.9; 1.0/3.0 Н.м. Cкорость: 600/300 об/мин. Осевая нагрузка: 50 Н. ø 80 мм. Высота: 50/67 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-080 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и энкодер в едином корпусе диаметром 80 мм. Внутренний ротор обеспечивает малый момент инерции и высокую динамику.
Поворотная платформа M-080 со внутренним ротором и прямым приводом представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе». Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования. Доступна в двух исполнениях: 050 (высокоскоростное, 600 об/мин) и 067 (высокомоментное, пиковый момент 3 Н·м). Идеальна для интеграции в компактное оборудование, требующее прецизионного вращения.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен. Малый момент инерции, высокая динамика.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 5000 sin/cos (линий на оборот). Точность позиционирования ±50 угл. сек, повторяемость ±2.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Компактные размеры – диаметр 80 мм, малая высота (50 или 67 мм).
-
Высокая скорость (модель 050) – до 600 об/мин.
-
Высокий момент (модель 067) – пиковый 3 Н·м.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Встраиваемые поворотные столы для лазерной обработки и маркировки.
-
Высокоточные измерительные и оптические приборы.
-
Медицинское оборудование (хирургические инструменты, сканеры).
-
Полупроводниковое оборудование.
-
Миниатюрные роботизированные системы.
Характеристики
| Параметр | M-080-050 | M-080-067 |
|---|---|---|
| Номинальный крутящий момент | 0.6 Н·м | 1.0 Н·м |
| Пиковый крутящий момент | 1.9 Н·м | 3.0 Н·м |
| Номинальный ток | 3.2 Arms | 3.2 Arms |
| Пиковый ток | 9.6 Arms | 9.6 Arms |
| Постоянная крутящего момента | 0.2 Н·м/Arms | 0.31 Н·м/Arms |
| Максимальная скорость | 600 об/мин | 300 об/мин |
| Момент инерции ротора | 1.5×10⁻⁴ кг·м² | 2.2×10⁻⁴ кг·м² |
| Масса | 1.2 кг | 1.6 кг |
| Максимальная осевая нагрузка | 50 Н | 50 Н |
| Точность позиционирования | ±50 угл. сек | ±50 угл. сек |
| Повторяемость позиционирования | ±2.5 угл. сек | ±2.5 угл. сек |
| Разрешение энкодера | 5000 sin/cos | 5000 sin/cos |
| Осевое биение | 0.03 мм | 0.03 мм |
| Радиальное биение | 0.03 мм | 0.03 мм |
| Высота | 50 мм | 67 мм |
| Диаметр | 80 мм | 80 мм |
| Число полюсов | 10 | 10 |
Общие параметры для серии M-080
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | M-080-050 | M-080-067 |
|---|---|---|
| Сопротивление обмотки (25°C) | 1.2 Ом | 1.5 Ом |
| Индуктивность (25°C) | 1.0 мГн | 1.5 мГн |
| Постоянная противо-ЭДС | 0.2 Vrms/рад/с | 0.26 Vrms/рад/с |
| Постоянная двигателя | 0.1 Н·м/√Вт | 0.21 Н·м/√Вт |

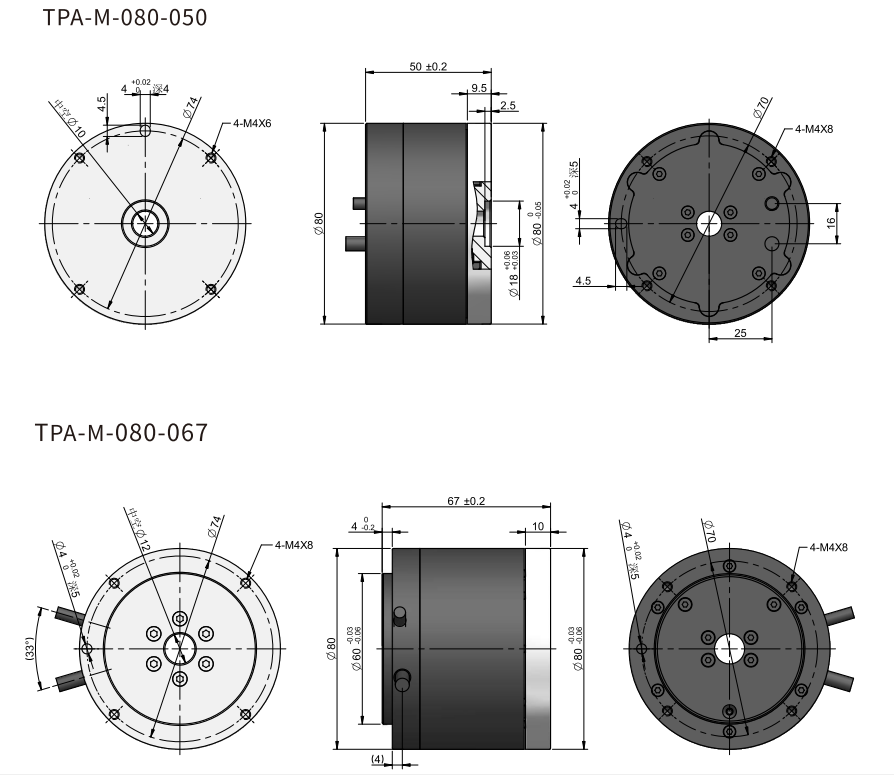

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-080-050 и M-080-067)
M-080-050
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 080 | 80 мм |
| 3. Исполнение | 050 / 067 | Код высоты / типа (050 – высокоскоростное, 067 – высокомоментное) |
Выбор модели
| Модель | Крутящий момент (ном./пик) | Скорость | Высота | Рекомендуемое применение |
|---|---|---|---|---|
| 050 | 0.6 / 1.9 Н·м | 600 об/мин | 50 мм | Высокоскоростное позиционирование лёгких нагрузок |
| 067 | 1.0 / 3.0 Н·м | 300 об/мин | 67 мм | Более высокий момент при умеренной скорости |
