Поворотная платформа M-100 внутренний ротор, прямой привод
Артикул: M-100-035
Номинальный/пиковый момент: 0.6/1.9 Н.м. Cкорость: 600 об/мин. Осевая нагрузка до 50 Н. ø 100 мм. Высота: 35 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-100 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и энкодер в едином корпусе диаметром 100 мм. Внутренний ротор обеспечивает малый момент инерции и высокую динамику.
Поворотная платформа со внутренним ротором и прямым приводом представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе». Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования. Модель M-100-035 сочетает высокую скорость (600 об/мин) с возможностью кратковременного пикового момента до 1.9 Н·м. Идеальна для интеграции в компактное оборудование, требующее прецизионного вращения.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен. Малый момент инерции, высокая динамика.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 5000 sin/cos (линий на оборот). Точность позиционирования ±50 угл. сек, повторяемость ±2.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Компактные размеры – диаметр 100 мм.
-
Высокая скорость – до 600 об/мин.
-
Высокий пиковый момент – до 1,9 Н·м для кратковременных перегрузок.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Встраиваемые поворотные столы для лазерной обработки и маркировки.
-
Высокоточные измерительные и оптические приборы.
-
Медицинское оборудование (хирургические инструменты, сканеры).
-
Полупроводниковое оборудование.
-
Компактные роботизированные системы.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент | 0.6 Н·м |
| Пиковый крутящий момент | 1.9 Н·м |
| Номинальный ток | 3.2 Arms |
| Пиковый ток | 9.6 Arms |
| Постоянная крутящего момента | 0.2 Н·м/Arms |
| Максимальная скорость | 600 об/мин |
| Момент инерции ротора | 1.5×10⁻⁴ кг·м² |
| Масса | 1.2 кг |
| Максимальная осевая нагрузка | 50 Н |
| Точность позиционирования | ±50 угл. сек |
| Повторяемость позиционирования | ±2.5 угл. сек |
| Разрешение энкодера | 5000 sin/cos |
| Осевое биение | 0.03 мм |
| Радиальное биение | 0.03 мм |
| Диаметр | 100 мм |
| Число полюсов | 10 |
Общие параметры для серии M-100
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 1.2 Ом |
| Индуктивность (25°C) | 1.0 мГн |
| Постоянная противо-ЭДС | 0.2 Vrms/рад/с |
| Постоянная двигателя | 0.1 Н·м/√Вт |

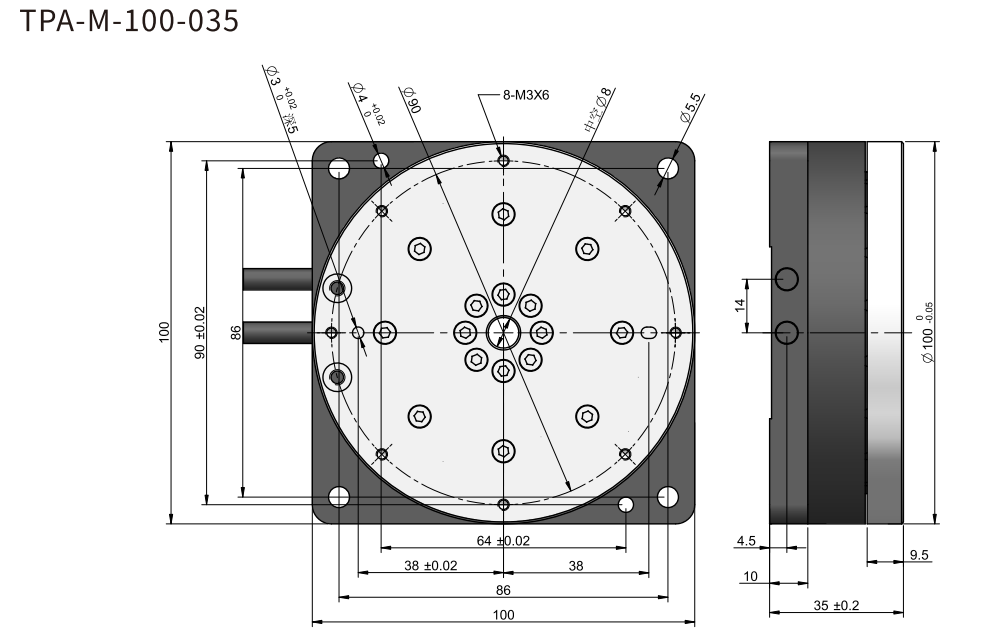

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки
M-100-035
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 100 | 100 мм |
| 3. Исполнение | 035 | Код высоты / типа |
Примечания
-
Внутренний ротор – малая инерция, высокая динамика, компактная форма.
-
Прямой привод – нулевой люфт, высокая жёсткость, практически не требует обслуживания..
-
Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы).
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
