Поворотная платформа M-112 внешний ротор, прямой привод
Артикул: M-112-065
Номинальный/пиковый момент: 3/9 Н.м. Cкорость: 350 об/мин. Осевая нагрузка до 2500 Н. ø 112 мм. Высота: 65 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-112 — полностью интегрированное решение на базе моментного двигателя с прямым приводом. Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в одном компактном корпусе.
Поворотная платформа M-112 со внешним ротором и прямым приводом представляет собой высокоточное поворотное устройство класса «мотор-в-колесе». Благодаря внешнему ротору обеспечивается низкий профиль («панкейк»), высокая жёсткость и способность выдерживать значительные осевые и радиальные нагрузки. Отсутствие редуктора гарантирует нулевой люфт, высокую точность повторяемости и долгий срок службы.
Конструктивные особенности
-
Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Это позволяет получить большое отверстие для кабелей, низкий профиль и высокую жёсткость.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой, что исключает люфт и потери на трение.
-
Высокоточный энкодер. Разрешение 8192 lines/Rev (sin/cos). Обеспечивает точность позиционирования ±20 угл. секунд и повторяемость ±1.5 угл. секунды.
Преимущества внешнего ротора
-
Высокая допустимая осевая нагрузка – до 2500 Н.
-
Низкий профиль – небольшая высота при большом посадочном диаметре.
-
Жёсткость – увеличенное сечение подшипников обеспечивает стабильность при боковых нагрузках.
Преимущества DD-технологии
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Высокая динамика – высокие ускорения без вибраций.
-
Энергоэффективность – отсутствие механических потерь.
-
Практически не требует обслуживания – нет изнашиваемых передач.
Области применения
-
Поворотные оси (4-я и 5-я) для фрезерных и лазерных станков.
-
Высокоточные позиционеры для контроля и измерений.
-
Робототехнические системы (шарниры, поворотные столы).
-
Упаковочное и сортировочное оборудование.
-
Оптические сканеры и медицинская техника.
Физико-механические характеристики M-112-065
| Параметры | M-112-065 | ||
| Постоянный крутящий момент (Nm) | 3 | ||
| Постоянный ток (Arms) | 2.5 | ||
| Пиковый крутящий момент (Nm) | 9 | ||
| Пиковый ток (Arms) | 7.5 | ||
| Постоянный крутящий момент (Nm/Arms) | 1.2 | ||
| (Сопротивление (межфазное при 25°С) (Ω) | 2.2 | ||
| Индуктивность (межфазная при 25°С) (mH) | 1.8 | ||
| Шаг полюсной пары | 28 | ||
| Постоянная обратной ЭДС (линейная) Vrms /(rad/s) | 1 | ||
| Постоянная электродвигателя (при 25°С) (Nm /√W) | 0.6 | ||
| Момент инерции вращающихся частей (kgm2) | 0.002 | ||
| Масса двигателя (kg) | 2.8 | ||
| Максимальная скорость (rmp) | 350 | ||
| Точность (arc-sec) | ±30( ±10) | ||
| Стабильность позиционирования (arc-sec) | ±2.5(±1.2) | ||
| Количество оборотов в минуту (об/мин) | 8192 (lines/Rev) | ||
| Максимальная осевая нагрузка (N) | 2000 | ||
| Максимальная радиальная нагрузка (Nm) | 40 | ||
| Осевое биение (µm) | 15 (10,5 or less) | ||
| Радиальное биение (µm) | 15 (10,5 or less) |
Характеристики
| Параметр | Значение |
|---|---|
| Тип ротора | Внешний |
| Технология привода | Прямой |
| Номинальный крутящий момент | 3 Н·м |
| Пиковый крутящий момент | 9 Н·м |
| Номинальный ток | 2.5 Arms |
| Пиковый ток | 7.5 Arms |
| Максимальная скорость | 350 об/мин |
| Точность позиционирования | ±20 угловых секунд |
| Повторяемость позиционирования | ±1.5 угловых секунды |
| Разрешение энкодера | 8192 lines/Rev (sin/cos) |
| Максимальная осевая нагрузка | 2500 Н |
| Максимальная радиальная нагрузка | 20 Н·м |
| Осевое биение | 0.005 мм |
| Радиальное биение | 0.005 мм |
| Момент инерции ротора | 0.0026 кг·м² |
| Масса | 2.7 кг |
| Наружный диаметр | 112 мм |
| Высота | 65 мм |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 2.2 Ом |
| Индуктивность (25°C) | 1.8 мГн |
| Постоянная крутящего момента | 1.2 Н·м/Arms |
| Постоянная противо-ЭДС | 1 Vrms/рад/с |
| Число полюсов | 28 |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Рабочие условия
| Параметр | Значение |
|---|---|
| Температура окружающей среды | 0…+40 °C (без замерзания) |
| Относительная влажность | 10…80 % (без конденсации) |
Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы). Рекомендуемые модели — уточняйте.

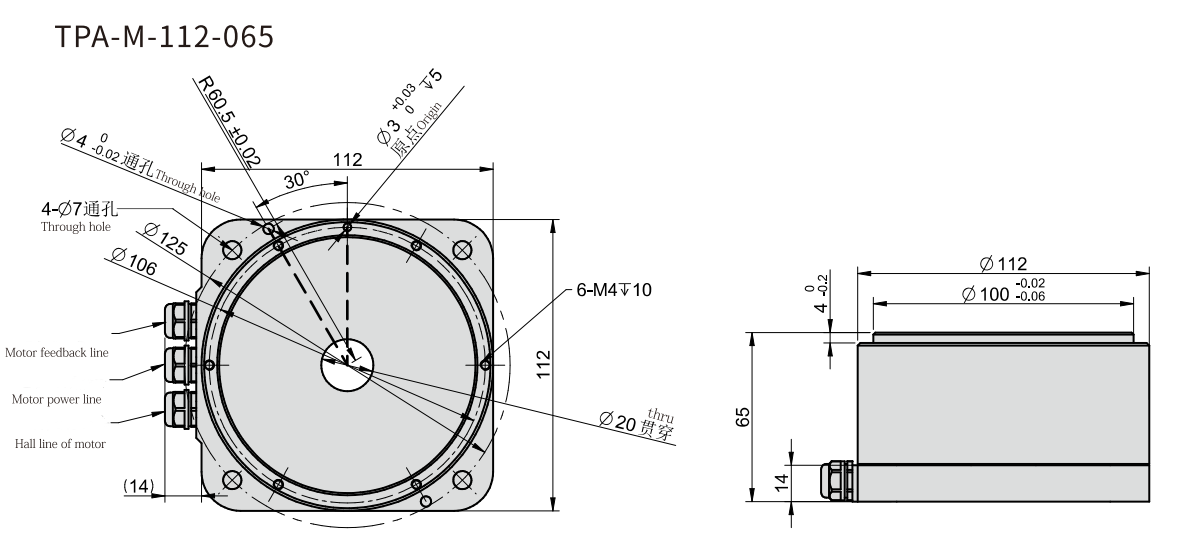

Чертеж
 |
Схема подключения
|
Исполнения
Система маркировки (на примере M-112-065)
M-112-065
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Наружный диаметр | 112 | 112 мм |
| 3. Высота / код | 065 | Высота 65 мм |
Доступные модификации (другие типоразмеры)
Линейка включает модели с внутренним и внешним ротором. Основные серии:
-
Внешний ротор: M-112-065, M-140-050, M-140-080, M-170-050, M-170-095, M-170-110, M-170-125, M-170-130, M-190-100, M-220-062, M-224-042, M-224-062, M-263-065…, M-280-…, M-325-065 и др.
-
Внутренний ротор: M-040-038, M-062-060, M-080-050, M-080-067, M-100-035, M-120-050, M-140-129, M-140-189, M-170-050 (внутренний), M-170-075, M-180-…, M-220-…, M-380-230, M-390-245, M-408-…, M-660-… и др.
Рекомендация: При заказе обязательно уточняйте тип ротора (внешний/внутренний) и параметры нагрузки.
Примечания
-
Внешний ротор обеспечивает низкий профиль и высокую осевую нагрузку. Идеален для прямого крепления стола или поворотного механизма.
-
Прямой привод – отсутствие люфта, высокая жёсткость, минимальное обслуживание.
-
Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы). Рекомендуемые модели — уточняйте.
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
