Поворотная платформа M-120 внутренний ротор, прямой привод
Артикул: M-120-050
Номинальный/пиковый момент: 3.5/10.5 Н.м. Cкорость: 350 об/мин. Осевая нагрузка до 500 Н. ø 120 мм. Высота: 50 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-120 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и энкодер в едином корпусе диаметром 120 мм. Внутренний ротор обеспечивает хорошую динамику и малый момент инерции.
Устройство представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе». Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования. Модель M-120-050 сочетает высокий крутящий момент (3.5 Н·м номинальный, 10.5 Н·м пиковый) с компактными размерами и отличной точностью. Идеальна для интеграции в оборудование, требующее прецизионного вращения со средними нагрузками.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен. Компактная форма, низкая инерция.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 11740 sin/cos (линий на оборот). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Высокая точность – ±20 угл. сек.
-
Отличное соотношение момент/габарит – 3.5 Н·м номинального момента при диаметре 120 мм.
-
Высокий пиковый момент – 10.5 Н·м для кратковременных перегрузок.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Поворотные столы для лазерной обработки и фрезеровки.
-
Высокоточные измерительные и оптические приборы.
-
Медицинское оборудование (хирургические инструменты, сканеры).
-
Полупроводниковое оборудование.
-
Роботизированные системы среднего размера.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент | 3.5 Н·м |
| Пиковый крутящий момент | 10.5 Н·м |
| Номинальный ток | 1.5 Arms |
| Пиковый ток | 4.5 Arms |
| Постоянная крутящего момента | 2.33 Н·м/Arms |
| Максимальная скорость | 350 об/мин |
| Момент инерции ротора | 0.0016 кг·м² |
| Масса | 2.3 кг |
| Максимальная осевая нагрузка | 500 Н |
| Максимальная радиальная нагрузка | 10 Н·м |
| Точность позиционирования | ±20 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек |
| Разрешение энкодера | 11740 sin/cos |
| Осевое биение | 0.005 мм |
| Высота | 50 мм |
| Диаметр | 120 мм |
| Число полюсов | 20 |
Общие параметры для серии M-120
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 2.2 Ом |
| Индуктивность (25°C) | 1.8 мГн |
| Постоянная противо-ЭДС | 1.9 Vrms/рад/с |
| Постоянная двигателя | 1.1 Н·м/√Вт |

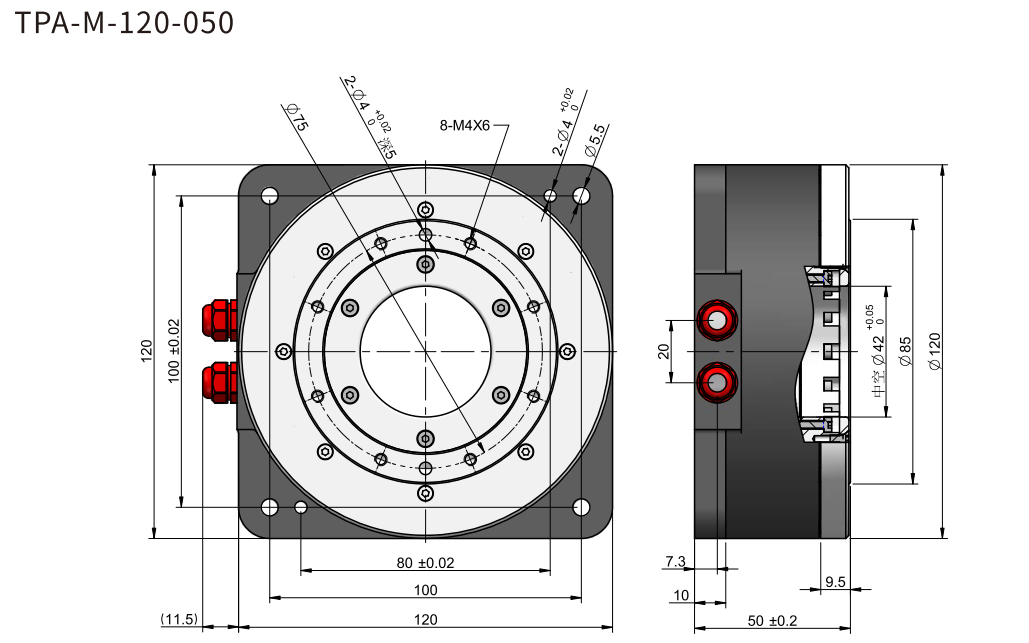

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-120-050)
M-120-050
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 120 | 120 мм |
| 3. Исполнение | 050 | Код высоты / типа |
Примечания
-
Внутренний ротор – компактная форма, низкая инерция, хорошая динамика.
-
Прямой привод – нулевой люфт, высокая жёсткость, практически не требует обслуживания.
-
Высокое разрешение энкодера (11740 lines/Rev) обеспечивает высокую точность позиционирования.
-
Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы).
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
