Поворотная платформа M-140 внешний ротор, прямой привод

Поворотные платформы M-140 — полностью интегрированные решения на базе моментных двигателей с прямым приводом. Они объединяют высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином компактном корпусе.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Это обеспечивает низкий профиль, большое отверстие для кабелей и высокую жёсткость.

• Прямой привод (DD). Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой, что исключает люфт и потери на трение.

• Высокоточный энкодер. Разрешение 8192 lines/Rev (sin/cos). Обеспечивает точность позиционирования ±20 угл. секунд и повторяемость ±1.5 угл. секунды.

Преимущества внешнего ротора

• Высокая допустимая осевая нагрузка – до 1500 Н (модель 050).

• Низкий профиль – небольшая высота при большом посадочном диаметре.

• Жёсткость – увеличенное сечение подшипников обеспечивает стабильность при боковых нагрузках.

Преимущества DD-технологии

• Нулевой люфт – идеально для прецизионного позиционирования.

• Высокая динамика – высокие ускорения без вибраций.

• Энергоэффективность – отсутствие механических потерь.

• Практически не требует обслуживания – нет изнашиваемых передач.

Области применения

• Поворотные оси (4-я и 5-я) для фрезерных и лазерных станков.

• Высокоточные позиционеры для контроля и измерений.

• Робототехнические системы (шарниры, поворотные столы).

• Упаковочное и сортировочное оборудование.

• Оптические сканеры и медицинская техника.

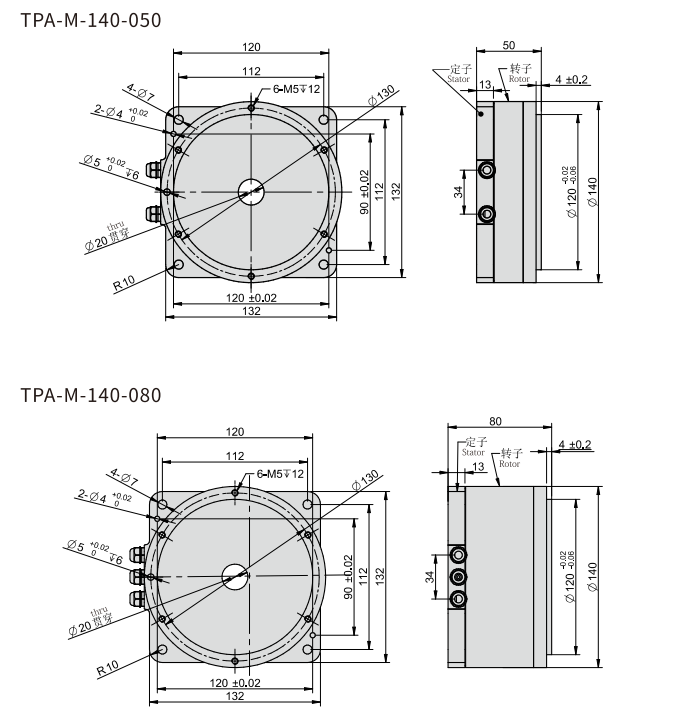

Физико-механические характеристики M-140-050/080

Система маркировки (на примере M-140-050 и M-140-080)

M-140-050

Выбор модели

• M-140-050 – если нужна высокая скорость (600 об/мин) и большая осевая нагрузка (1500 Н). Подходит для позиционеров с тяжёлыми деталями.

• M-140-080 – если нужен больший крутящий момент (10.5/28 Н·м) и высокая радиальная нагрузка (20 Н·м). Скорость ниже (350 об/мин), осевая нагрузка ограничена (200 Н). Идеален для приложений с боковыми усилиями.

Доступные модификации (другие типоразмеры)

Линейка включает модели с внешним и внутренним ротором. Для серии 140 мм представлены оба исполнения: внешний ротор (M-140-050, M-140-080) и внутренний ротор (M-140-129, M-140-189). Уточняйте при заказе.

Примечания

• Внешний ротор обеспечивает низкий профиль и, в зависимости от модели, высокую осевую (050) или радиальную (080) нагрузку.

• Прямой привод – отсутствие люфта, высокая жёсткость, минимальное обслуживание.

• Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы). Рекомендуемые модели уточняйте при заказе.

• Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.

• Модель M-140-080 имеет ограниченную осевую нагрузку (200 Н) – не используйте её для вертикальных осей с тяжёлыми грузами.
