Поворотная платформа M-140 внутренний ротор, прямой привод

Поворотная платформа M-140 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 140 мм. Внутренний ротор обеспечивает компактность и хорошую динамику.

Устройство представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе» для средних и высоких нагрузок. Доступно в двух исполнениях: 129 (18 Н·м номинальный, 47 Н·м пиковый) и 189 (40 Н·м номинальный, 104 Н·м пиковый). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и отличная точность позиционирования (±20 угл. сек). Идеальна для интеграции в оборудование, требующее прецизионного вращения с большими нагрузками (осевая до 5000 Н, радиальная до 50 Н·м).

Конструктивные особенности

• Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен. Малая инерция, высокая динамика.

• Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.

• Высокоточный энкодер. Разрешение 11740 sin/cos (линий на оборот). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.

Преимущества

• Нулевой люфт – идеально для прецизионного позиционирования.

• Высокая точность – ±20 угл. сек.

• Высокая нагрузочная способность – осевая до 5000 Н, радиальная до 50 Н·м.

• Два исполнения на выбор – 129 (средний момент) и 189 (высокий момент).

• Минимальное обслуживание – нет изнашиваемых частей.

• Лёгкая интеграция – стандартные крепёжные отверстия.

Области применения

• Поворотные столы для фрезерных и обрабатывающих центров.

• Высокоточные измерительные и оптические приборы.

• Медицинское оборудование (хирургические инструменты, КТ).

• Полупроводниковое оборудование.

• Роботизированные системы среднего и большого размера.

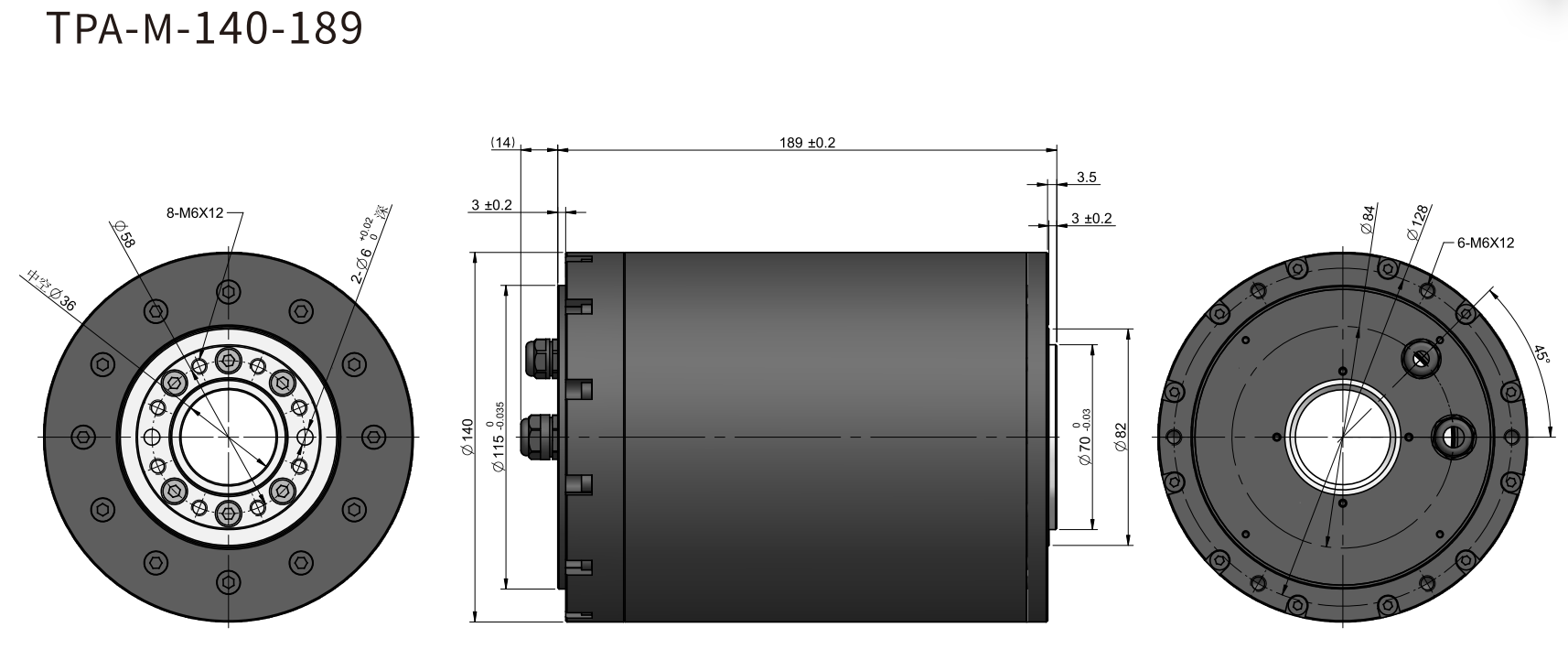

Система маркировки (на примере M-140-129 и M-140-189)

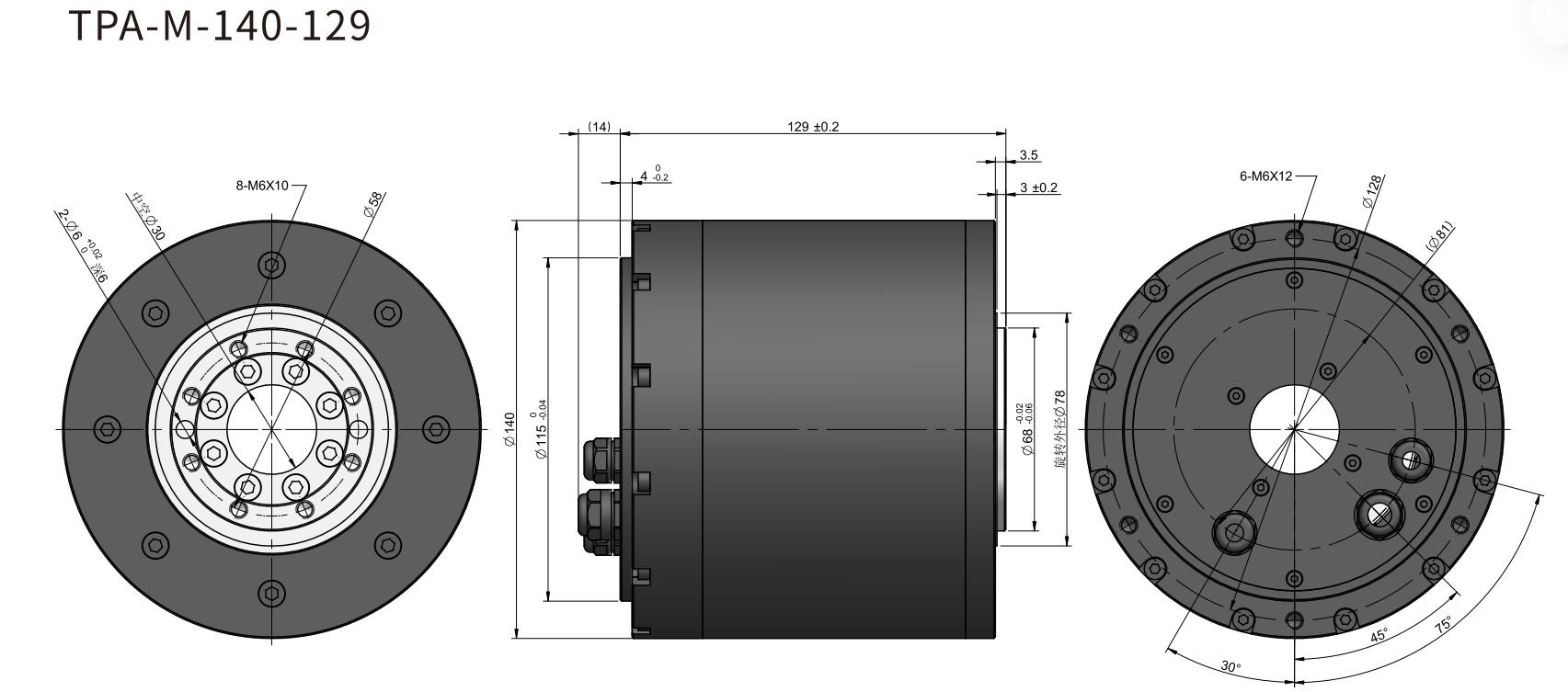

M-140-129

Выбор модели

Доступные модификации

Для внутреннероторной серии M-140 представлены две модели. Также существуют внешнероторные модели M-140 (050 и 080) – они имеют иную конструкцию (вращается внешний корпус) и другие характеристики.
