Поворотная платформа M-170 внутренний ротор, прямой привод

Поворотная платформа M-170 — полностью интегрированный поворотный двигатель прямого привода. Объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 170 мм. Внутренний ротор обеспечивает компактность и хорошую динамику.

Серия устройств M-170 представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе» для средних и высоких нагрузок. Доступна в двух исполнениях: 050 (16.8 Н·м номинальный, скорость 500 об/мин) и 075 (40 Н·м номинальный, 104 Н·м пиковый). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±20 угл. сек). Идеальна для интеграции в оборудование, требующее прецизионного вращения с большими нагрузками.

Конструктивные особенности

• Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.

• Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.

• Высокоточный энкодер. Разрешение 11740 sin/cos (линий на оборот). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.

Преимущества

• Нулевой люфт – идеально для прецизионного позиционирования.

• Два исполнения на выбор – 050 (высокоскоростное, 500 об/мин) и 075 (высокомоментное, 40 Н·м номинального).

• Высокая нагрузочная способность – осевая до 5000 Н (модель 075), радиальная до 50 Н·м.

• Минимальное обслуживание – нет изнашиваемых частей.

• Лёгкая интеграция – стандартные крепёжные отверстия.

Области применения

• Поворотные столы для фрезерных и обрабатывающих центров.

• Высокоточные измерительные и оптические приборы.

• Медицинское оборудование (хирургические инструменты, КТ).

• Полупроводниковое оборудование.

• Роботизированные системы среднего и большого размера.

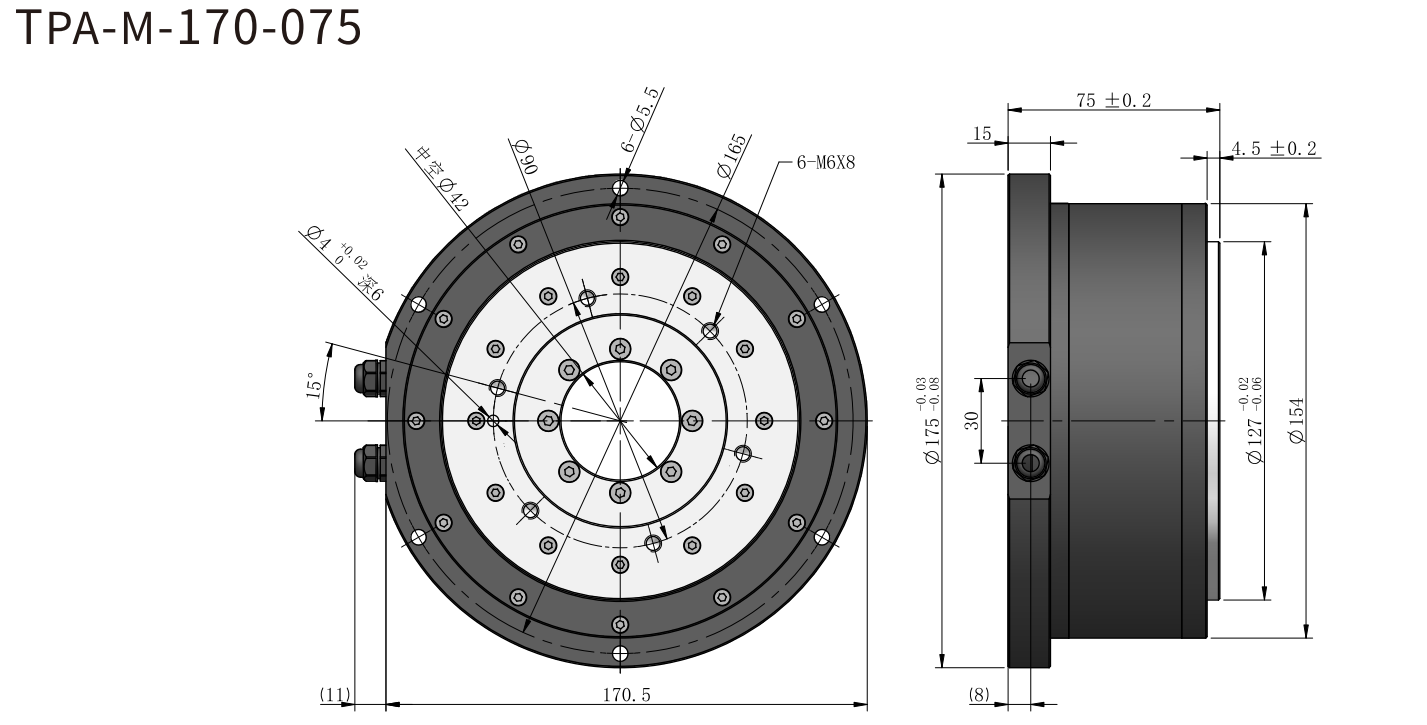

Система маркировки (на примере M-170-050 и M-170-075)

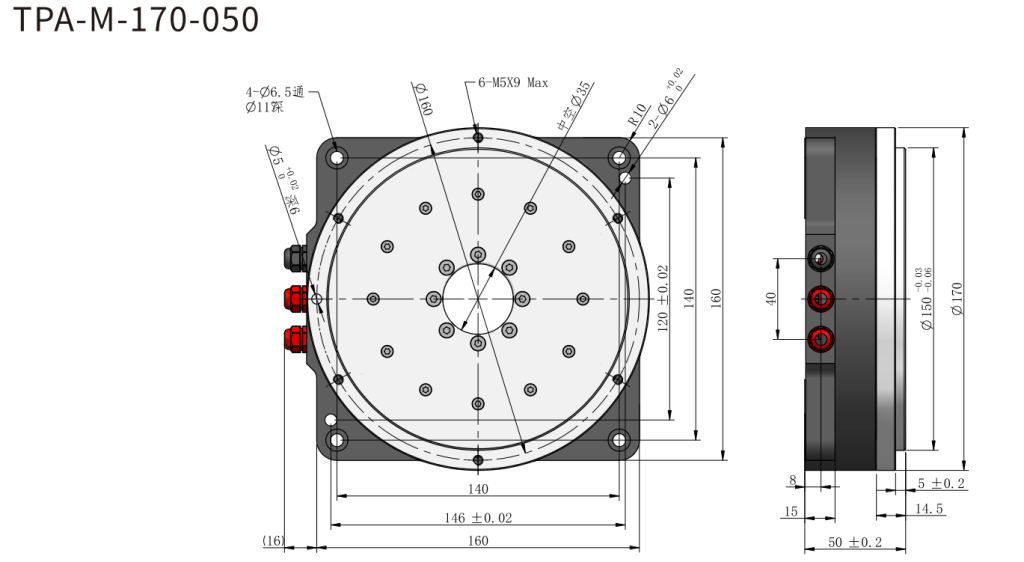

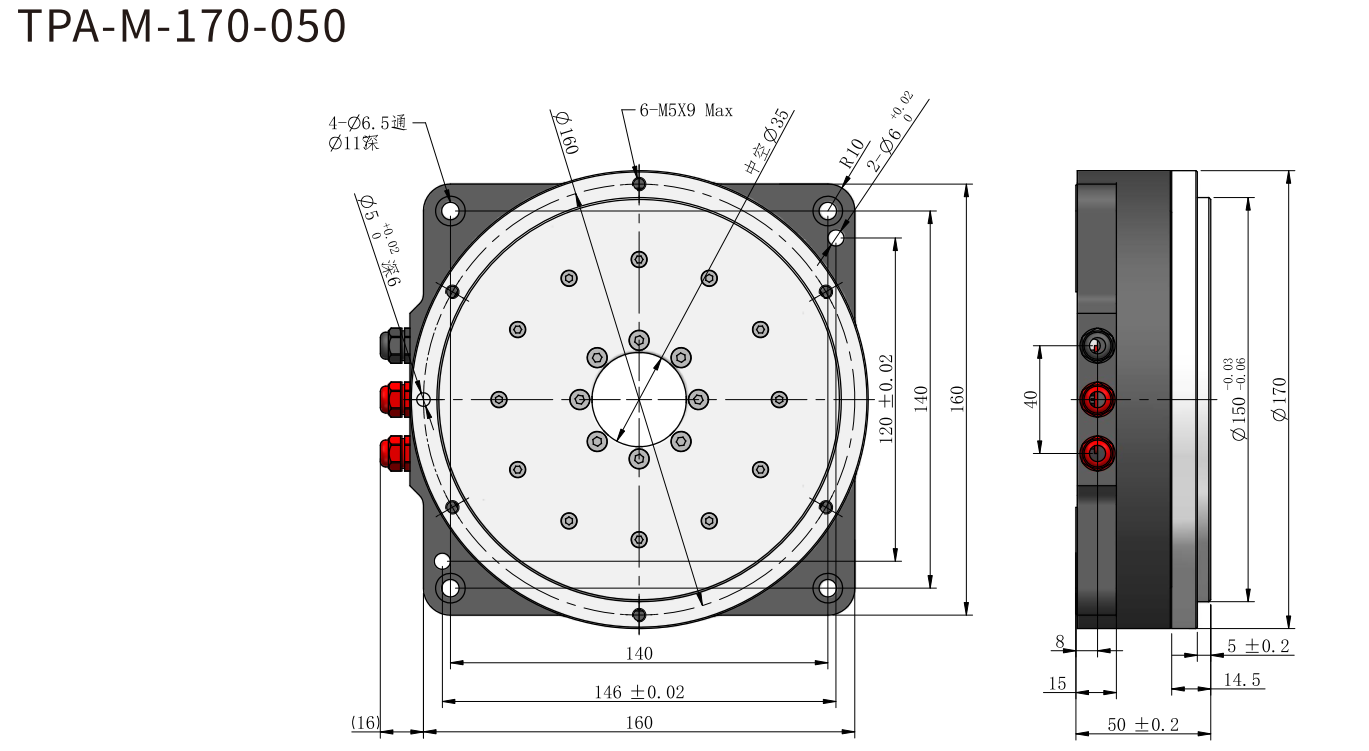

M-170-050

Выбор модели

Доступные модификации

Для внутреннероторной серии M-170 представлены две модели. Также существуют внешнероторные модели M-170 (050, 095, 110, 125, 130, 155) – они имеют иную конструкцию (вращается внешний корпус) и другие характеристики (обычно более высокие нагрузки).
