Поворотная платформа M-180 внутренний ротор, прямой привод
Артикул: M-180-055/095/125
3 исп. Номинальный/пиковый момент: 14.0/42; 25.2/76; 40.1/120 Н.м. Cкорость: 250/300 об/мин. Осевая нагрузка: 2500/4000 Н. ø 180 мм. Высота: 55/95/125 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-180 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 180 мм. Внутренний ротор обеспечивает компактность и хорошую динамику.
Серия устройств M-180 представляет собой встраиваемый поворотный двигатель (DD-мотор) класса «мотор-в-колесе». Доступна в трёх исполнениях: 055 (14 Н·м номинальный, 42 Н·м пиковый), 095 (25.2 Н·м / 76 Н·м) и 125 (40.1 Н·м / 120 Н·м). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±20 угл. сек). Идеальна для интеграции в оборудование, требующее прецизионного вращения.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 11740 sin/cos (линий на оборот). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Три исполнения на выбор – от компактного 055 до мощного 125.
-
Высокая нагрузочная способность – осевая до 4000 Н (модель 095), радиальная до 40 Н·м.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Поворотные столы для фрезерных и обрабатывающих центров.
-
Высокоточные измерительные и оптические приборы.
-
Медицинское оборудование (хирургические инструменты, КТ).
-
Полупроводниковое оборудование.
-
Роботизированные системы среднего и большого размера.
Характеристики
| Параметр | M-180-055 | M-180-095 | M-180-125 |
|---|---|---|---|
| Номинальный крутящий момент | 14.0 Н·м | 25.2 Н·м | 40.1 Н·м |
| Пиковый крутящий момент | 42 Н·м | 76 Н·м | 120 Н·м |
| Номинальный ток | 4.5 Arms | 4.5 Arms | 4.5 Arms |
| Пиковый ток | 13.5 Arms | 13.5 Arms | 13.5 Arms |
| Постоянная крутящего момента | 3.1 Н·м/Arms | 5.6 Н·м/Arms | 8 Н·м/Arms |
| Максимальная скорость | 250 об/мин | 300 об/мин | 250 об/мин |
| Момент инерции ротора | 0.0039 кг·м² | 0.008 кг·м² | 0.01 кг·м² |
| Масса | 5.4 кг | 10.3 кг | 13 кг |
| Максимальная осевая нагрузка | 2500 Н | 4000 Н | 2500 Н |
| Максимальная радиальная нагрузка | 20 Н·м | 40 Н·м | 20 Н·м |
| Точность позиционирования | ±20 угл. сек | ±20 угл. сек | ±20 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек | ±1.5 угл. сек | ±1.5 угл. сек |
| Разрешение энкодера | 11740 sin/cos | 11740 sin/cos | 11740 sin/cos |
| Осевое биение | 0.005 мм | 0.005 мм | 0.005 мм |
| Радиальное биение | 0.005 мм | — | 0.005 мм |
| Диаметр | 180 мм | 180 мм | 180 мм |
| Высота | 55 мм | 95 мм | 125 мм |
| Число полюсов | 32 | 32 | 32 |
Общие параметры для серии M-180 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | M-180-055 | M-180-095 | M-180-125 |
|---|---|---|---|
| Сопротивление обмотки (25°C) | 2.4 Ом | 4.1 Ом | 6.4 Ом |
| Индуктивность (25°C) | 7.6 мГн | 14 мГн | 20 мГн |
| Постоянная противо-ЭДС | 2.5 Vrms/рад/с | 4.6 Vrms/рад/с | 7.3 Vrms/рад/с |
| Постоянная двигателя | 1.4 Н·м/√Вт | 2.0 Н·м/√Вт | 2.5 Н·м/√Вт |
Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы)

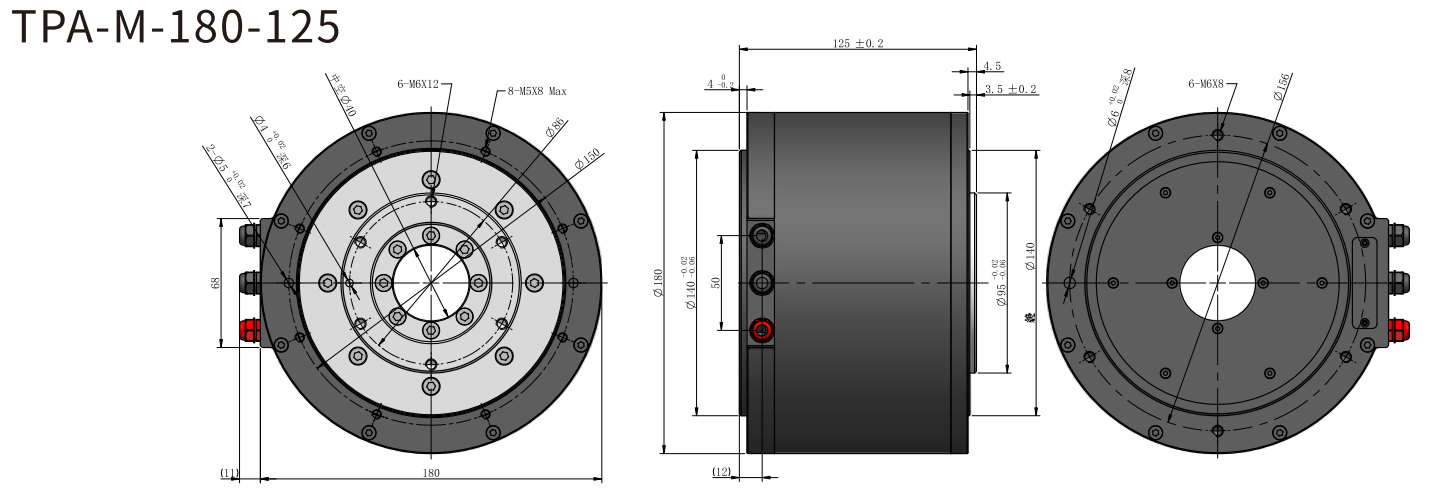

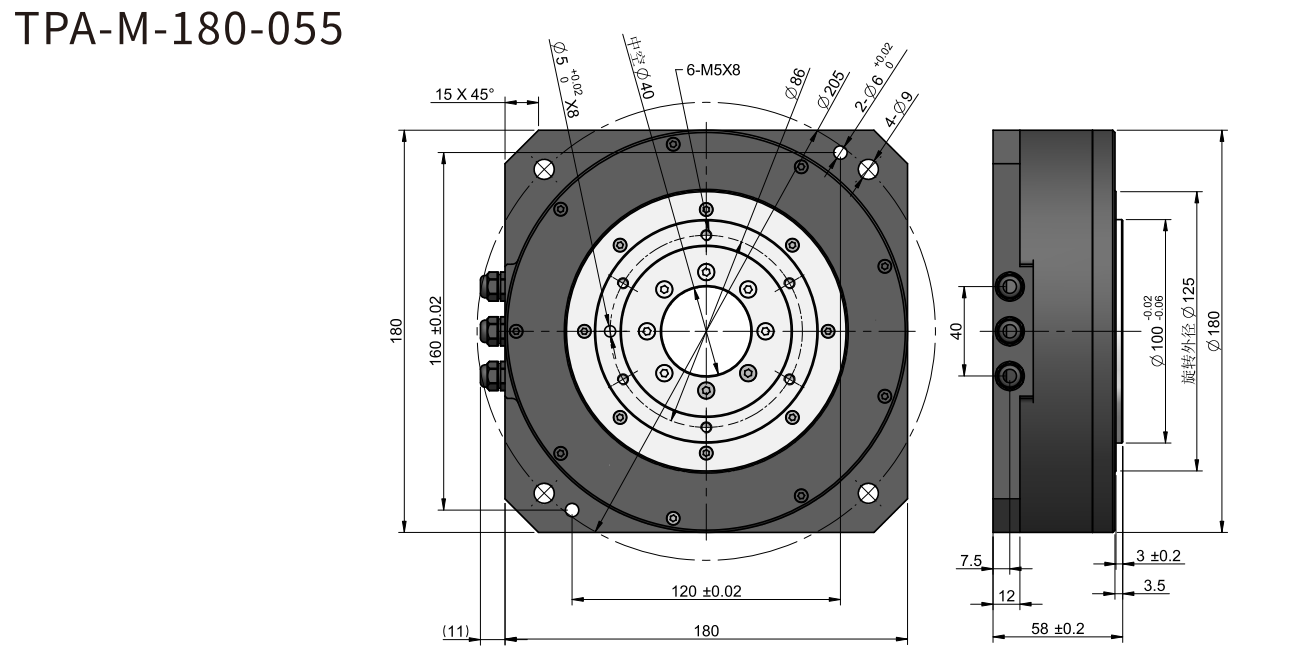

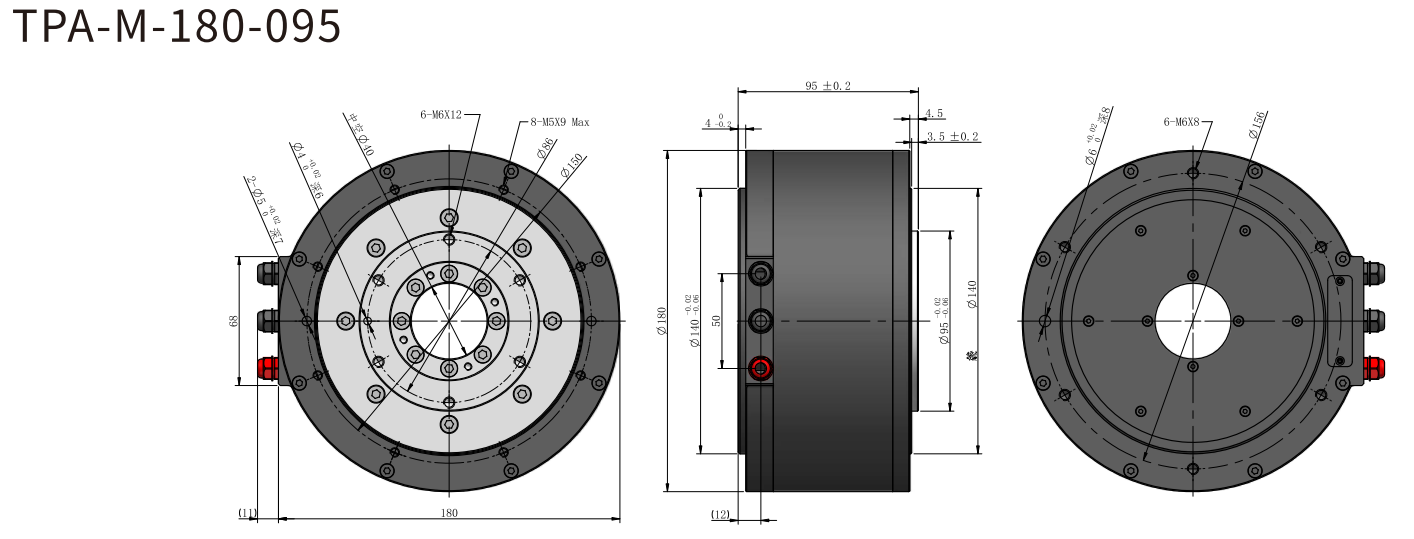

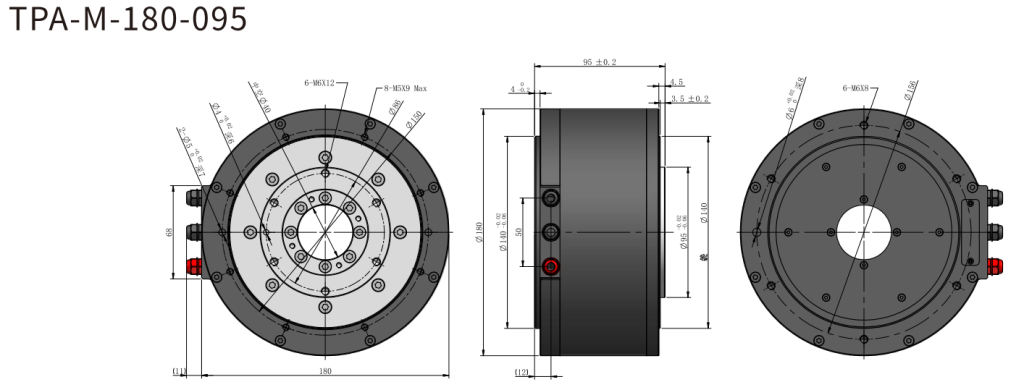

Чертеж
 |
 |
 |
Схема подключения
|
Исполнения
Система маркировки (на примере M-180-055)
M-180-055
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 180 | 180 мм |
| 3. Исполнение | 055 / 095 / 125 | Код высоты / типа |
Выбор модели
| Модель | Крутящий момент (ном./пик) | Высота | Осевая нагрузка | Радиальная нагрузка | Рекомендуемое применение |
|---|---|---|---|---|---|
| 055 | 14 / 42 Н·м | 55 мм | 2500 Н | 20 Н·м | Компактное решение, средний момент |
| 095 | 25.2 / 76 Н·м | 95 мм | 4000 Н | 40 Н·м | Оптимальное сочетание момента и нагрузки |
| 125 | 40.1 / 120 Н·м | 125 мм | 2500 Н | 20 Н·м | Максимальный момент |
