Поворотная платформа M-190 внешний ротор, прямой привод

Поворотная платформа M-190 — полностью интегрированное решение на базе моментного двигателя с прямым приводом. Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином компактном корпусе.

Поворотная платформа M-190 со внешним ротором и прямым приводом представляет собой высокоточное поворотное устройство класса «мотор-в-колесе». Внешний ротор обеспечивает низкий профиль («панкейк»), высокую жёсткость и способность выдерживать значительные осевые (6000 Н) и радиальные (60 Н·м) нагрузки. Отсутствие редуктора гарантирует нулевой люфт, высокую точность повторяемости и долгий срок службы.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Это обеспечивает низкий профиль, большое отверстие для кабелей и высокую жёсткость.

• Прямой привод (DD). Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой, что исключает люфт и потери на трение.

• Высокоточный энкодер. Разрешение 11740 lines/Rev (sin/cos). Обеспечивает точность позиционирования ±20 угл. секунд и повторяемость ±1.5 угл. секунды.

Преимущества внешнего ротора

• Высокая осевая нагрузка – до 6000 Н.

• Значительная радиальная нагрузка – до 60 Н·м.

• Низкий профиль – небольшая высота при большом посадочном диаметре.

• Жёсткость – увеличенное сечение подшипников обеспечивает стабильность при боковых нагрузках.

• Повышенная точность – опциональное биение 0.002 мм (вместо стандартного 0.005 мм).

Преимущества DD-технологии

• Нулевой люфт – идеально для прецизионного позиционирования.

• Высокая динамика – высокие ускорения без вибраций.

• Энергоэффективность – отсутствие механических потерь.

• Практически не требует обслуживания – нет изнашиваемых передач.

Области применения

• Поворотные столы для фрезерных и обрабатывающих центров.

• Позиционеры для деталей среднего и крупного размера.

• Промышленные роботы и манипуляторы.

• Испытательные стенды и измерительное оборудование.

• Медицинские сканеры и хирургические роботы.

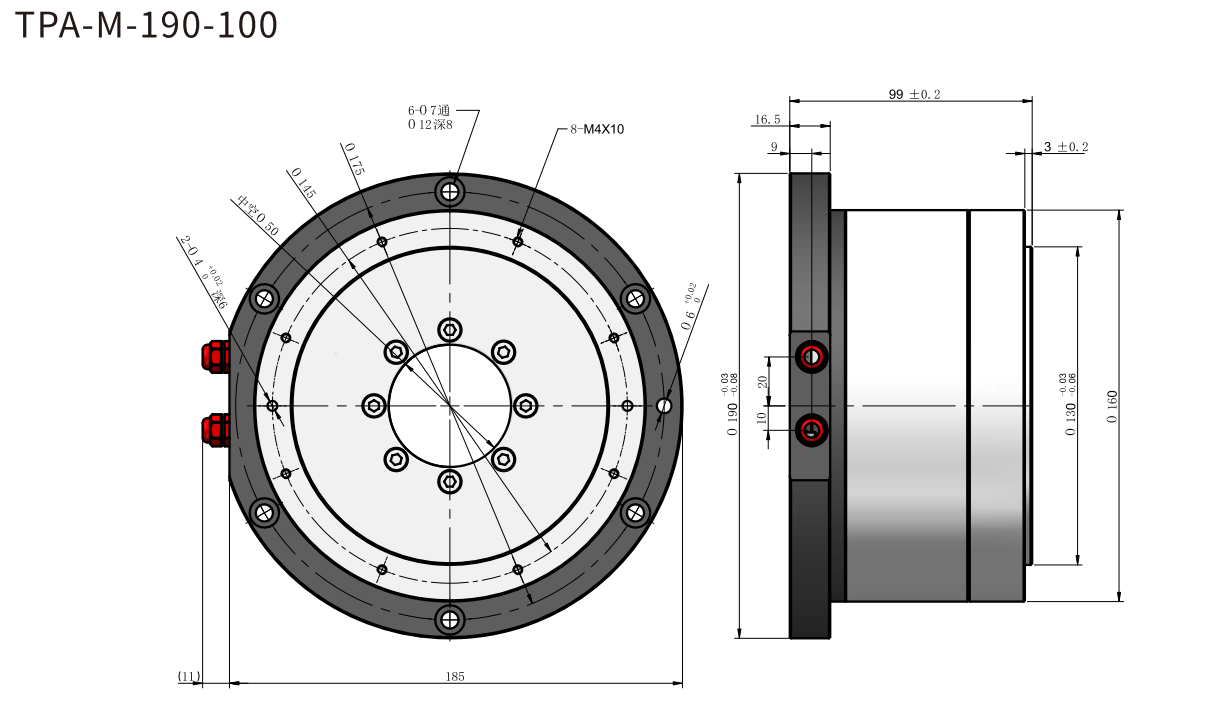

Система маркировки (на примере M-190-100)

M-190-100

Выбор модели

Для серии 190 мм на данный момент представлено одно исполнение – M-190-100. Оно обеспечивает баланс между крутящим моментом (20/60 Н·м), скоростью (200 об/мин) и нагрузками (осевая 6000 Н, радиальная 60 Н·м). При необходимости более высоких моментов или иных характеристик следует рассмотреть модели других диаметров (M-170, M-220, M-263 и т.д.).

Доступные модификации

Внешнероторная линейка включает модели различных диаметров: M-112, M-140, M-170, M-190, M-220, M-224, M-263, M-280, M-325. Внутри каждого диаметра могут быть разные исполнения (различающиеся высотой, моментом, нагрузкой). Для M-190 пока доступна только модель 100.
