Поворотная платформа M-220 внешний ротор, прямой привод

Поворотная платформа M-220 — полностью интегрированное решение на базе моментного двигателя с прямым приводом). Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином компактном корпусе.

Поворотная платформа M-220 со внешним ротором и прямым приводом представляет собой высокоточное поворотное устройство класса «мотор-в-колесе». Внешний ротор обеспечивает низкий профиль («панкейк»), высокую жёсткость и способность выдерживать значительные осевые (5000 Н) и радиальные (100 Н·м) нагрузки. Отсутствие редуктора гарантирует нулевой люфт, высокую точность повторяемости и долгий срок службы. Энкодер с разрешением 16384 lines/Rev обеспечивает исключительно высокую точность позиционирования.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Это обеспечивает низкий профиль, большое отверстие для кабелей и высокую жёсткость.

• Прямой привод (DD). Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой, что исключает люфт и потери на трение.

• Высокоточный энкодер. Разрешение 16384 lines/Rev (sin/cos). Обеспечивает точность позиционирования ±20 угл. секунд и повторяемость ±1.5 угл. секунды.

Преимущества внешнего ротора

• Высокая осевая нагрузка – до 5000 Н.

• Значительная радиальная нагрузка – до 100 Н·м.

• Низкий профиль – небольшая высота при большом посадочном диаметре.

• Жёсткость – увеличенное сечение подшипников обеспечивает стабильность при боковых нагрузках.

Преимущества DD-технологии

• Нулевой люфт – идеально для прецизионного позиционирования.

• Высокая динамика – высокие ускорения без вибраций.

• Энергоэффективность – отсутствие механических потерь.

• Практически не требует обслуживания – нет изнашиваемых передач.

Области применения

• Поворотные столы для фрезерных и обрабатывающих центров.

• Позиционеры для деталей среднего и крупного размера.

• Промышленные роботы и манипуляторы.

• Испытательные стенды и измерительное оборудование.

• Высокоточные оптические и лазерные сканеры.

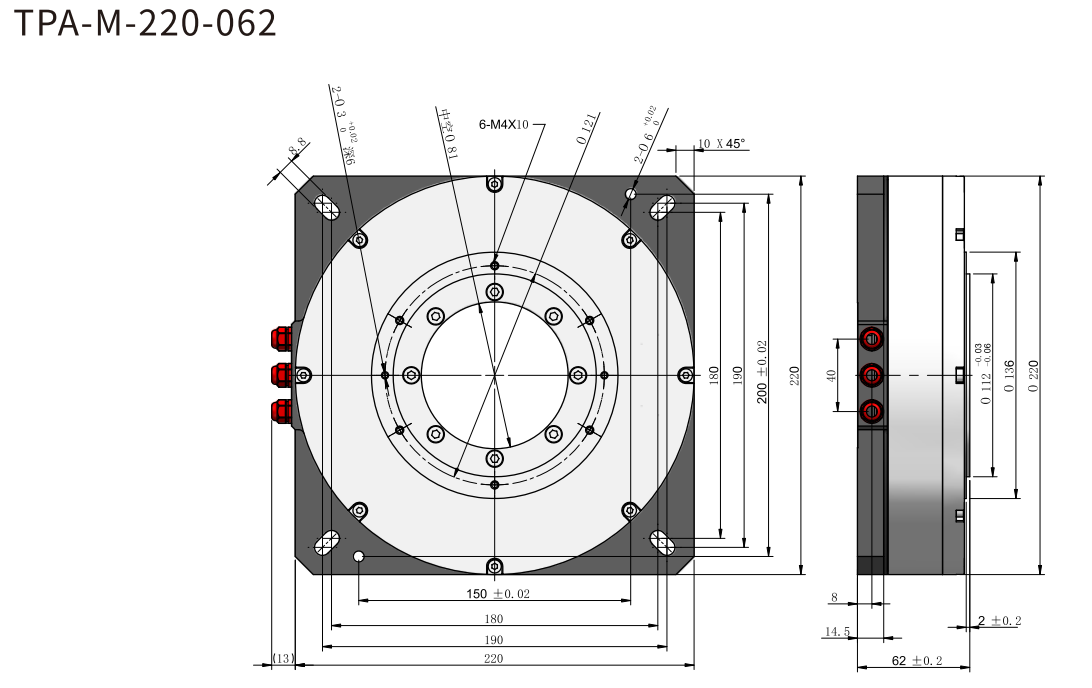

Система маркировки (на примере M-220-062)

M-220-062

Выбор модели

Для серии 220 мм представлено исполнение M-220-062. Оно обеспечивает баланс между крутящим моментом (10.2/30.6 Н·м), скоростью (320 об/мин) и нагрузками (осевая 5000 Н, радиальная 100 Н·м). Отличительная особенность – высокое разрешение энкодера 16384 lines/Rev, что делает эту модель особенно подходящей для задач, требующих исключительной точности.

Доступные модификации

Внешнероторная линейка включает модели различных диаметров: M-112, M-140, M-170, M-190, M-220, M-224, M-263, M-280, M-325. Для M-220 доступны и другие исполнения (например, с другими высотами и моментами) – уточняйте при заказе.
