Поворотная платформа M-220 внутренний ротор, прямой привод
Артикул: M-220-123/168/208
3 исп. Номинальный/пиковый момент: 50.6/152; 87.4/266; 115.0/350 Н.м. Cкорость: 200/250 об/мин. Осевая нагрузка: 8000 Н. ø 220 мм. Высота: 123/168/208 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-220 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 220 мм. Внутренний ротор обеспечивает компактность и хорошую динамику.
Серия устройств M-220 со внутренним ротором представляет собой встраиваемый поворотный двигатель (DD-мотор) для высоких нагрузок. Доступна в трёх исполнениях: 123 (50.6 Н·м номинальный, 152 Н·м пиковый), 168 (87.4/266 Н·м) и 208 (115/350 Н·м). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±20 угл. сек). Идеальна для тяжёлого оборудования, требующего прецизионного вращения.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 11740 sin/cos (линий на оборот). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Три исполнения на выбор – от среднего до высокого момента.
-
Очень высокая осевая нагрузка – до 8000 Н для всех моделей.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Тяжёлые поворотные столы для фрезерных и обрабатывающих центров.
-
Высокоточные измерительные и оптические приборы.
-
Медицинское оборудование (КТ, хирургические роботы).
-
Полупроводниковое оборудование.
-
Роботизированные системы большого размера.
Характеристики
| Параметр | M-220-123 | M-220-168 | M-220-208 |
|---|---|---|---|
| Номинальный крутящий момент | 50.6 Н·м | 87.4 Н·м | 115.0 Н·м |
| Пиковый крутящий момент | 152 Н·м | 266 Н·м | 350 Н·м |
| Номинальный ток | 5.5 Arms | 11.5 Arms | 5.75 Arms |
| Пиковый ток | 16.5 Arms | 35 Arms | 17.5 Arms |
| Постоянная крутящего момента | 9.2 Н·м/Arms | 7.6 Н·м/Arms | 20 Н·м/Arms |
| Максимальная скорость | 200 об/мин | 250 об/мин | 200 об/мин |
| Момент инерции ротора | 0.034 кг·м² | 0.036 кг·м² | 0.058 кг·м² |
| Максимальная осевая нагрузка | 8000 Н | 8000 Н | 8000 Н |
| Максимальная радиальная нагрузка | 80 Н·м | 40 Н·м | 20 Н·м |
| Точность позиционирования | ±20 угл. сек | ±20 угл. сек | ±20 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек | ±1.5 угл. сек | ±1.5 угл. сек |
| Разрешение энкодера | 11740 sin/cos | 11740 sin/cos | 11740 sin/cos |
| Осевое биение | 0.005 мм | 0.005 мм | 0.005 мм |
| Диаметр | 220 мм | 220 мм | 220 мм |
| Высота | 123 мм | 168 мм | 208 мм |
| Число полюсов | 40 | 40 | 40 |
Общие параметры для серии M-220 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | M-220-123 | M-220-168 | M-220-208 |
|---|---|---|---|
| Сопротивление обмотки (25°C) | 3.2 Ом | 2.6 Ом | 5.2 Ом |
| Индуктивность (25°C) | 10.5 мГн | 8.4 мГн | 16.8 мГн |
| Постоянная противо-ЭДС | 8.3 Vrms/рад/с | 6.3 Vrms/рад/с | 6.3 Vrms/рад/с |
| Постоянная двигателя | 3.7 Н·м/√Вт | 3.4 Н·м/√Вт | 6.3 Н·м/√Вт |

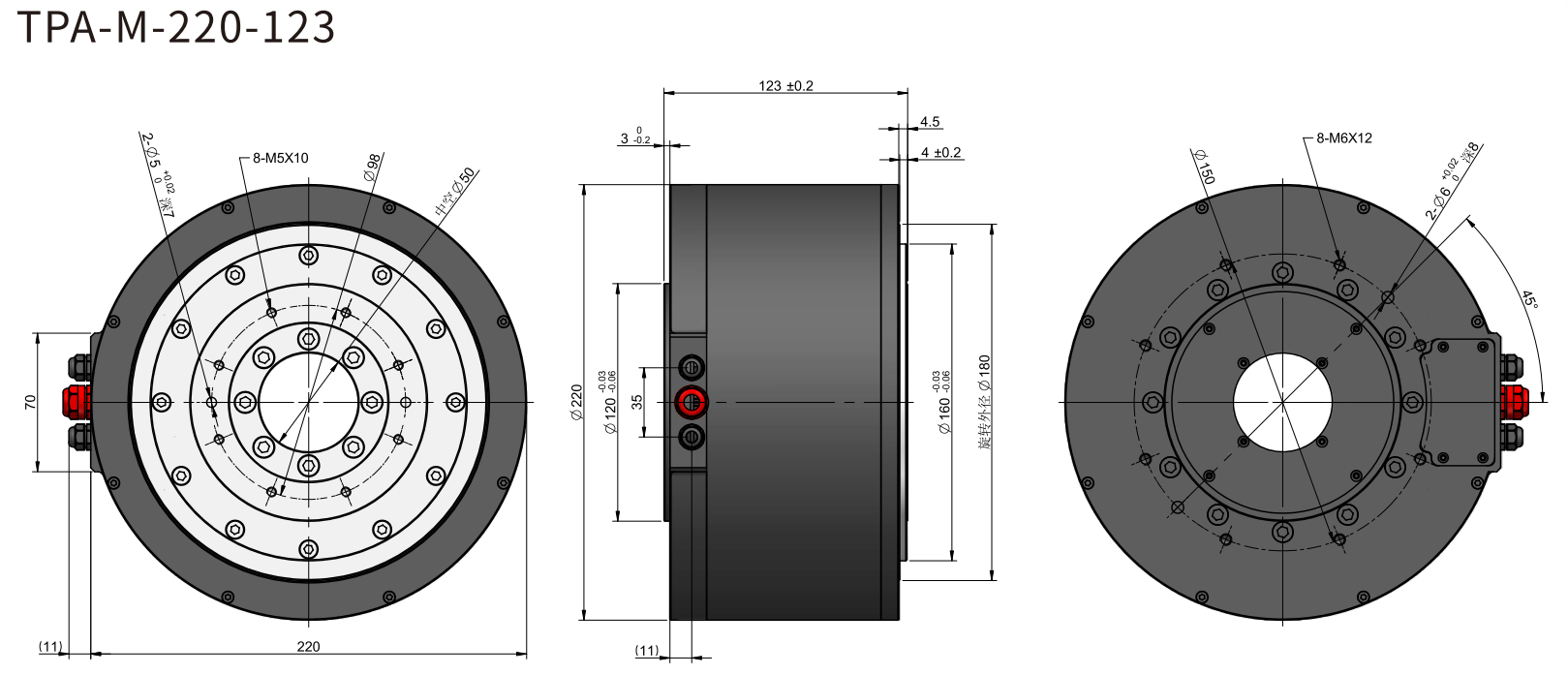

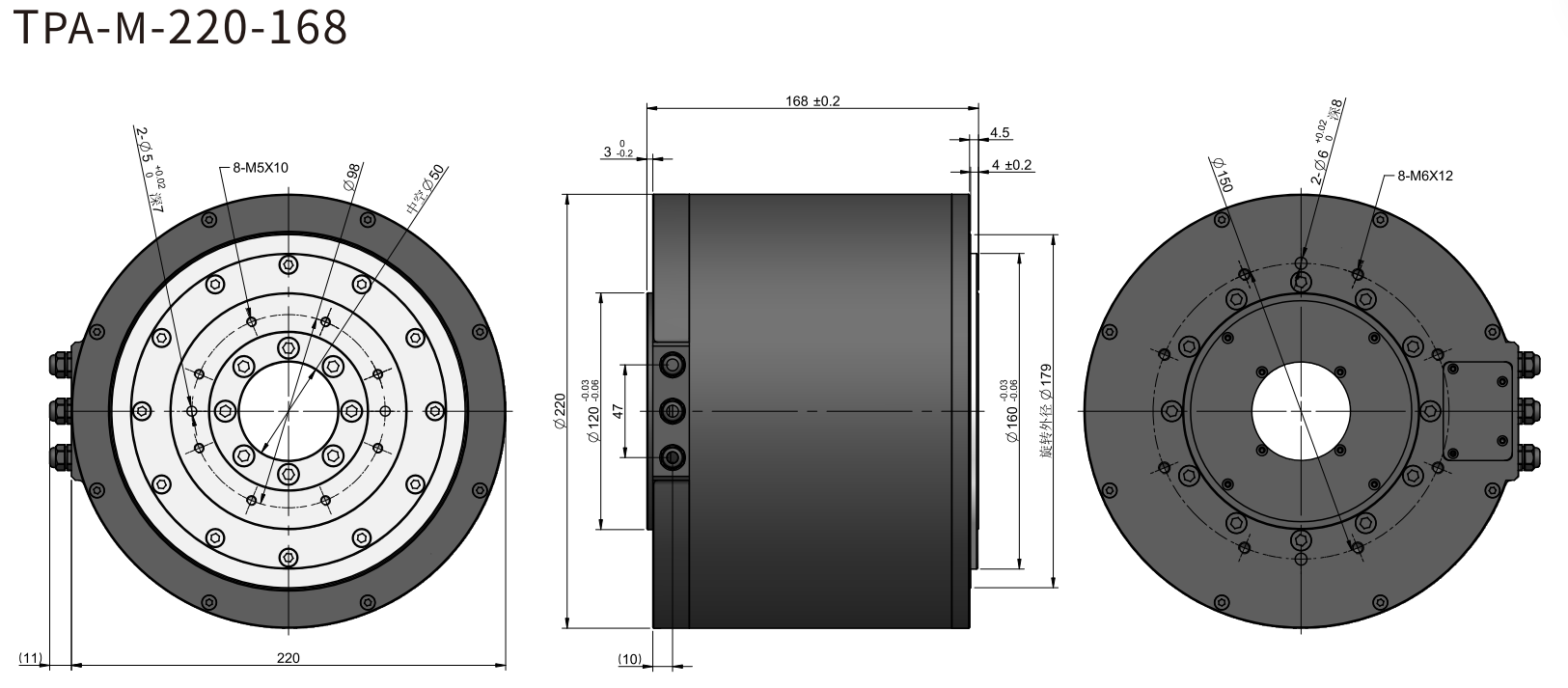

Чертеж
|
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-220-123)
M-220-123
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 220 | 220 мм |
| 3. Исполнение | 123 / 168 / 208 | Код высоты / типа |
Выбор модели
| Модель | Крутящий момент (ном./пик) | Радиальная нагрузка | Скорость | Высота | Рекомендуемое применение |
|---|---|---|---|---|---|
| 123 | 50.6 / 152 Н·м | 80 Н·м | 200 об/мин | 123 мм | Высокая радиальная нагрузка, средний момент |
| 168 | 87.4 / 266 Н·м | 40 Н·м | 250 об/мин | 168 мм | Высокая скорость, большой момент |
| 208 | 115 / 350 Н·м | 20 Н·м | 200 об/мин | 208 мм | Максимальный момент |
Доступные модификации
Для внутреннероторной серии M-220 представлены три модели. Также существуют внешнероторные модели M-220 (062) – они имеют иную конструкцию (вращается внешний корпус) и другие характеристики.
