Поворотная платформа M-224 внешний ротор, прямой привод

Поворотные платформы M-224 — полностью интегрированные решения на базе моментных двигателей с прямым приводом. Они объединяют высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином компактном корпусе.

Поворотная платформа M-224 со внешним ротором и прямым приводом — высокоточные поворотные устройства класса «мотор-в-колесе». Внешний ротор обеспечивает низкий профиль («панкейк»), высокую жёсткость и способность выдерживать экстремальные осевые нагрузки (до 10000 Н). Отсутствие редуктора гарантирует нулевой люфт, высокую точность повторяемости и долгий срок службы. Доступны в двух исполнениях для различных задач – от высокоскоростных позиционеров до тяжёлых поворотных столов.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Это обеспечивает низкий профиль, большое отверстие для кабелей и высокую жёсткость.

• Прямой привод (DD). Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой, что исключает люфт и потери на трение.

• Высокоточный энкодер. Разрешение 11740 lines/Rev (модель 042) и 16384 lines/Rev (модель 062). Обеспечивает точность позиционирования ±20 угл. секунд и повторяемость ±1.5 угл. секунды.

Преимущества внешнего ротора

• Экстремальная осевая нагрузка – до 8000 Н (042) и до 10000 Н (062).

• Высокая радиальная нагрузка – до 80 Н·м (042) и до 100 Н·м (062).

• Низкий профиль – небольшая высота при большом посадочном диаметре (224 мм).

• Жёсткость – увеличенное сечение подшипников обеспечивает стабильность при боковых нагрузках.

Преимущества DD-технологии

• Нулевой люфт – идеально для прецизионного позиционирования.

• Высокая динамика – высокие ускорения без вибраций.

• Энергоэффективность – отсутствие механических потерь.

• Практически не требует обслуживания – нет изнашиваемых передач.

Области применения

• Тяжёлые поворотные столы для фрезерных и обрабатывающих центров.

• Позиционеры для крупногабаритных деталей и узлов.

• Промышленные роботы с большими нагрузками.

• Испытательные стенды и симуляторы.

• Высокоточное измерительное оборудование.

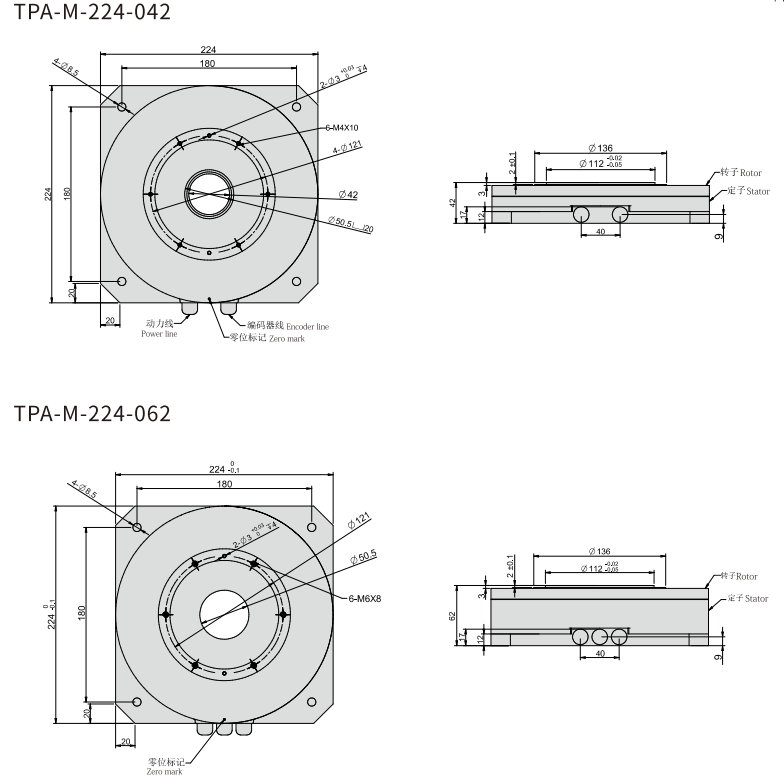

Система маркировки (на примере M-224-042 и M-224-062)

M-224-042

Выбор модели

Рекомендации:

• 042 – для задач, где важна скорость и достаточно среднего крутящего момента.

• 062 – для приложений с максимальными нагрузками и требованиями к точности.

Доступные модификации

Внешнероторная линейка включает модели различных диаметров: M-112, M-140, M-170, M-190, M-220, M-224, M-263, M-280, M-325. Внутри каждого диаметра могут быть разные исполнения.

Примечания

• Внешний ротор обеспечивает низкий профиль и экстремальные нагрузки (осевые до 10000 Н, радиальные до 100 Н·м).

• Прямой привод – отсутствие люфта, высокая жёсткость, минимальное обслуживание.

• Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы). Рекомендуемые модели уточняйте при заказе.

• Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
