Поворотная платформа M-280 внешний ротор, прямой привод

Поворотная платформа серии M-280 — полностью интегрированные решения на базе моментных двигателей с прямым приводом. Устройства объединяют высокомоментный двигатель, прецизионные подшипники и высокоточный энкодер в едином компактном корпусе.

Поворотные платформы M-280 со внешним ротором и прямым приводом являются высокоточными поворотными устройствами класса «мотор-в-колесе» для самых тяжёлых условий эксплуатации. Внешний ротор обеспечивает низкий профиль, экстремальную жёсткость и способность выдерживать колоссальные осевые (до 40500 Н) и радиальные (до 400 Н·м) нагрузки. Отсутствие редуктора гарантирует нулевой люфт, высокую точность и долгий срок службы. Доступны в трёх исполнениях, различающихся крутящим моментом, динамикой и массой.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Обеспечивает низкий профиль, большое отверстие для кабелей и высокую жёсткость.

• Прямой привод. Отсутствие редуктора, ремней или шестерён. Двигатель напрямую соединён с нагрузкой – нулевой люфт, отсутствие потерь на трение.

• Высокоточный энкодер. Разрешение 16384 lines/Rev (sin/cos). Точность позиционирования ±20 угл. секунд.

Преимущества внешнего ротора

• Экстремальная осевая нагрузка – до 40500 Н.

• Очень высокая радиальная нагрузка – до 400 Н·м.

• Низкий профиль – большая несущая способность при компактной высоте.

• Максимальная жёсткость – идеально для высоких боковых нагрузок.

Преимущества DD-технологии

• Нулевой люфт – прецизионное позиционирование.

• Высокая динамика – быстрые ускорения без вибраций.

• Энергоэффективность – отсутствие механических потерь.

• Не требует обслуживания – нет изнашиваемых передач.

Области применения

• Тяжёлые поворотные столы для крупноформатных обрабатывающих центров.

• Позиционеры для сверхтяжёлых деталей.

• Промышленные роботы с высокими грузовыми моментами.

• Испытательные стенды и симуляторы.

• Высокоточное измерительное оборудование.

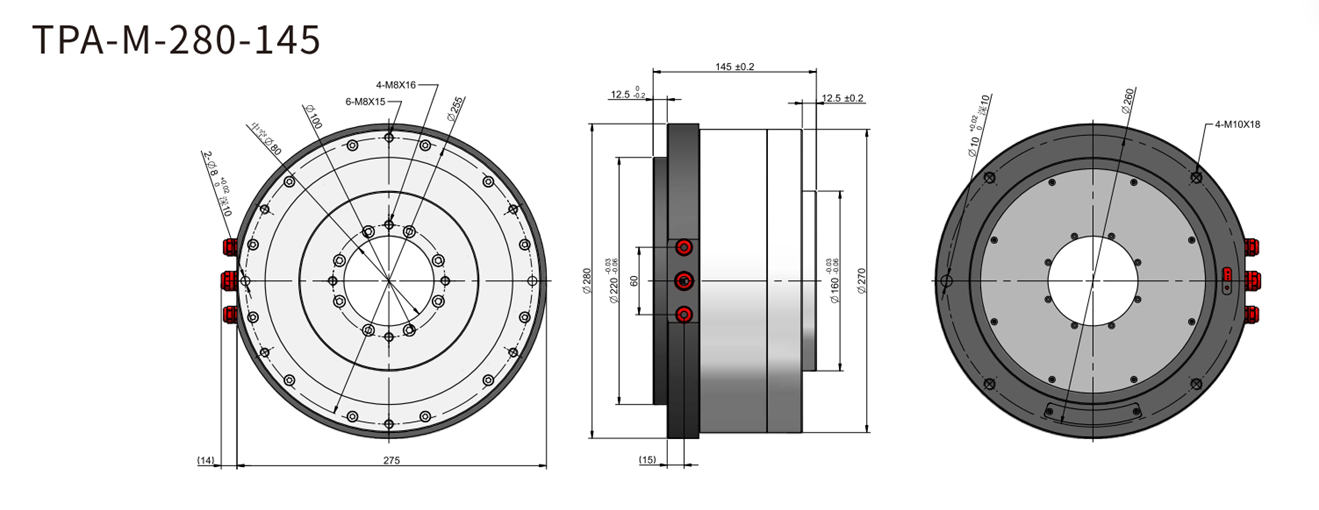

Система маркировки (на примере M-280-145)

M-280-145

Выбор модели

Доступные модификации

Внешнероторная линейка включает модели различных диаметров: M-112, M-140, M-170, M-190, M-220, M-224, M-263, M-280, M-325. M-280 – одна из самых мощных серий.

Примечания

• Внешний ротор обеспечивает низкий профиль и экстремальные нагрузки (осевые до 40500 Н, радиальные до 400 Н·м).

• Прямой привод – нулевой люфт, высокая жёсткость, минимальное обслуживание.

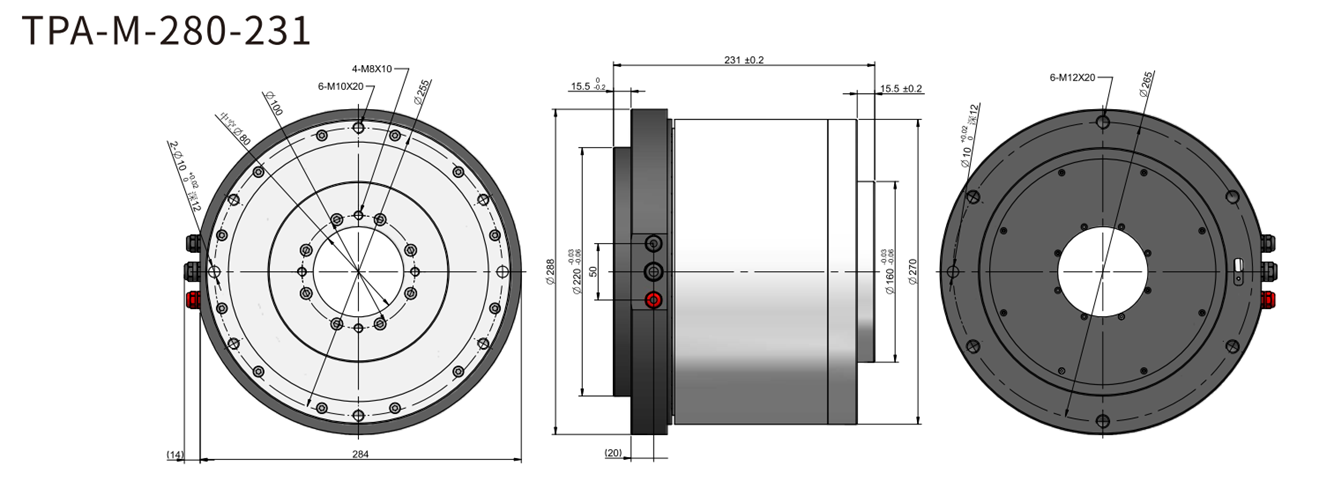

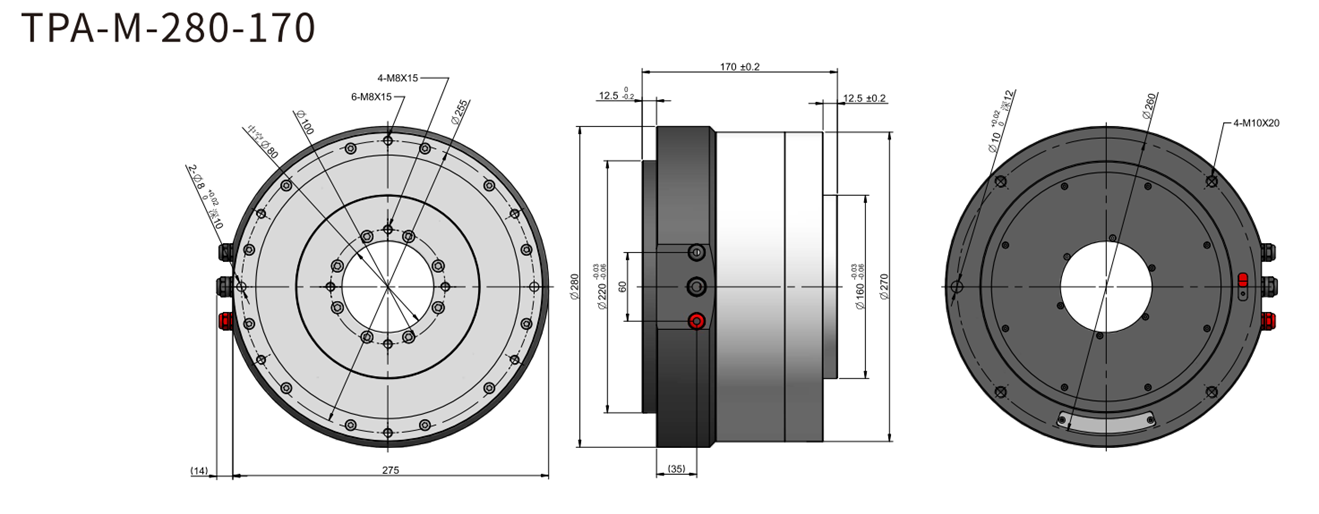

• У модели M-280-170 повторяемость ±2.5″ – если требуется максимальная точность, выбирайте 145 или 231.

• Для работы требуется внешний сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера (например, Panasonic, Delta, Mitsubishi, или специализированные DD-драйверы).

• Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
