Поворотная платформа M-325 внешний ротор, прямой привод

Поворотная платформа M-325 — полностью интегрированное высокомоментное решение с прямым приводом для самых требовательных применений. Поворотная платформа серии M-325 с  ротором является флагманской моделью в линейке внешнероторных поворотных платформ. Внешний ротор обеспечивает сверхнизкий профиль, максимальную жёсткость и способность выдерживать экстремальные осевые нагрузки до 50000 Н и радиальные нагрузки до 300 Н·м. Отсутствие редуктора гарантирует нулевой люфт и высочайшую точность позиционирования. Энкодер с разрешением 31488 lines/Rev обеспечивает превосходную повторяемость ±1.5 угл. секунды.

Конструктивные особенности

• Тип ротора – внешний. Вращающейся частью является внешний корпус платформы. Обеспечивает низкий профиль, большое отверстие для кабелей и максимальную жёсткость.

• Прямой привод. Отсутствие редуктора, ремней или шестерён – нулевой люфт, отсутствие потерь на трение, высокая динамика.

• Энкодер сверхвысокого разрешения. 31488 lines/Rev (sin/cos). Точность позиционирования ±20 угл. сек, повторяемость ±1.5 угл. сек.

Преимущества

• Максимальная осевая нагрузка – 50000 Н (самая высокая в линейке).

• Высокая радиальная нагрузка – 300 Н·м.

• Компактная высота при диаметре 325 мм.

• Повышенная точность – биение 0.008 мм.

• Нулевой люфт и практически бесконечный ресурс.

Области применения

• Сверхтяжёлые поворотные столы для крупногабаритных обрабатывающих центров.

• Позиционеры для очень тяжёлых деталей (десятки тонн).

• Крупные промышленные роботы и портальные системы.

• Испытательные стенды для тяжёлого оборудования.

• Тяжёлая медицинская техника (например, компьютерные томографы).

Сводная таблица внешнероторных поворотных платформ M

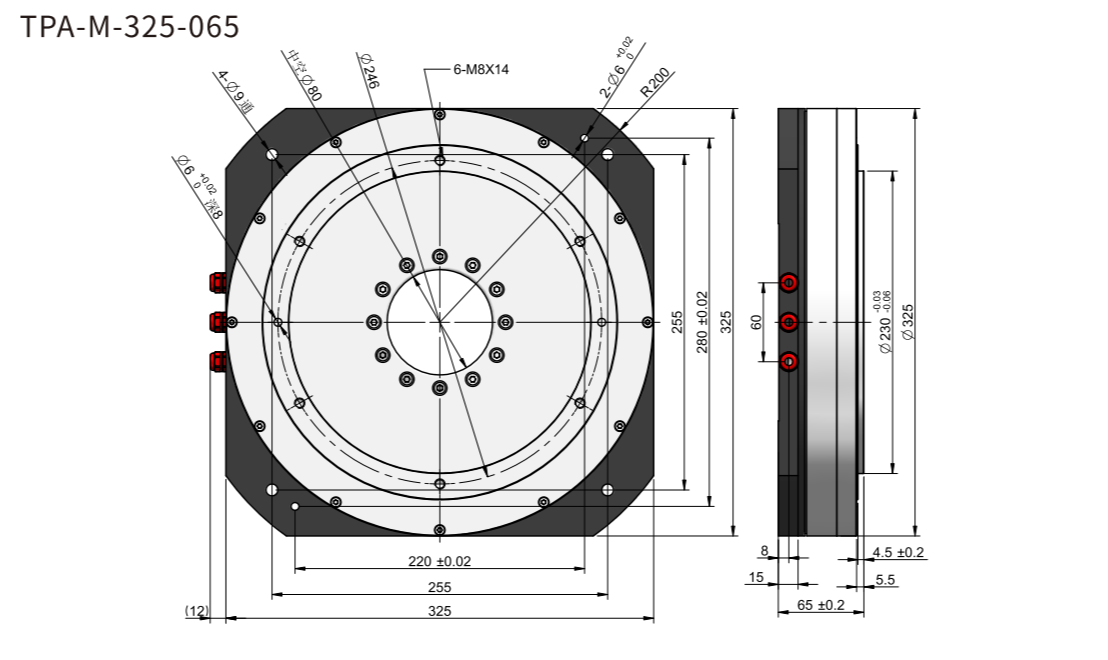

Система маркировки (на примере M-325-065)

M-325-065

Примечания

• M-325-065 – флагман линейки по осевой нагрузке (50000 Н) и разрешению энкодера.

• Внешний ротор – минимальная высота при максимальном диаметре.

• Прямой привод – нулевой люфт, высокая жёсткость, отсутствие обслуживания.

• Высокое разрешение энкодера – идеально для приложений, требующих наивысшей точности.

• Для работы требуется внешний сервоусилитель с поддержкой синусно-косинусного энкодера (31488 lines/Rev). Рекомендуемые драйверы уточняйте у производителя.

• Температура измерена при 25°C, тепловой режим зависит от условий охлаждения.
