Поворотная платформа M-380 внутренний ротор, прямой привод
Артикул: M-380-230
Номинальный/пиковый момент: 600/1406 Н.м. Cкорость: 150 об/мин. Осевая нагрузка до 15000 Н. ø 380 мм. Высота: 230 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-380 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет мощный моментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 380 мм. Внутренний ротор обеспечивает компактность и высокую динамику для своего класса.
Устройства серии M-380 представляют собой мощный встраиваемый поворотный двигатель (DD-мотор) для сверхвысоких нагрузок. Модель M-380-230 развивает номинальный момент 600 Н·м и пиковый 1406 Н·м при максимальной скорости 150 об/мин. Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±25 угл. сек, повторяемость ±1.5 угл. сек). Идеальна для тяжёлых поворотных столов, крупных обрабатывающих центров и высоконагруженного оборудования.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 15744 sin/cos (линий на оборот). Точность позиционирования ±25 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Очень высокий крутящий момент – 600 Н·м номинальный, 1406 Н·м пиковый.
-
Экстремальная нагрузочная способность – осевая 15000 Н, радиальная 300 Н·м.
-
Минимальное обслуживание – нет изнашиваемых частей.
-
Лёгкая интеграция – стандартные крепёжные отверстия.
Области применения
-
Тяжёлые поворотные столы для крупногабаритных обрабатывающих центров.
-
Испытательные стенды и позиционеры для тяжёлого оборудования.
-
Крупные промышленные роботы и портальные системы.
-
Стендовое оборудование для аэрокосмической и оборонной промышленности.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент | 600 Н·м |
| Пиковый крутящий момент | 1406 Н·м |
| Номинальный ток | 32 Arms |
| Пиковый ток | 75 Arms |
| Постоянная крутящего момента | 18.75 Н·м/Arms |
| Максимальная скорость | 150 об/мин |
| Момент инерции ротора | 0.53 кг·м² |
| Масса | 81 кг |
| Максимальная осевая нагрузка | 15000 Н |
| Максимальная радиальная нагрузка | 300 Н·м |
| Точность позиционирования | ±25 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек |
| Разрешение энкодера | 15744 sin/cos |
| Осевое биение | 0.005 мм |
| Радиальное биение | 0.005 мм |
| Диаметр | 380 мм |
| Высота | 230 мм |
| Число полюсов | 60 |
Общие параметры для серии M-380 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 1.1 Ом |
| Индуктивность (25°C) | 3.5 мГн |
| Постоянная противо-ЭДС | 15.3 Vrms/рад/с |
| Постоянная двигателя | 12.9 Н·м/√Вт |

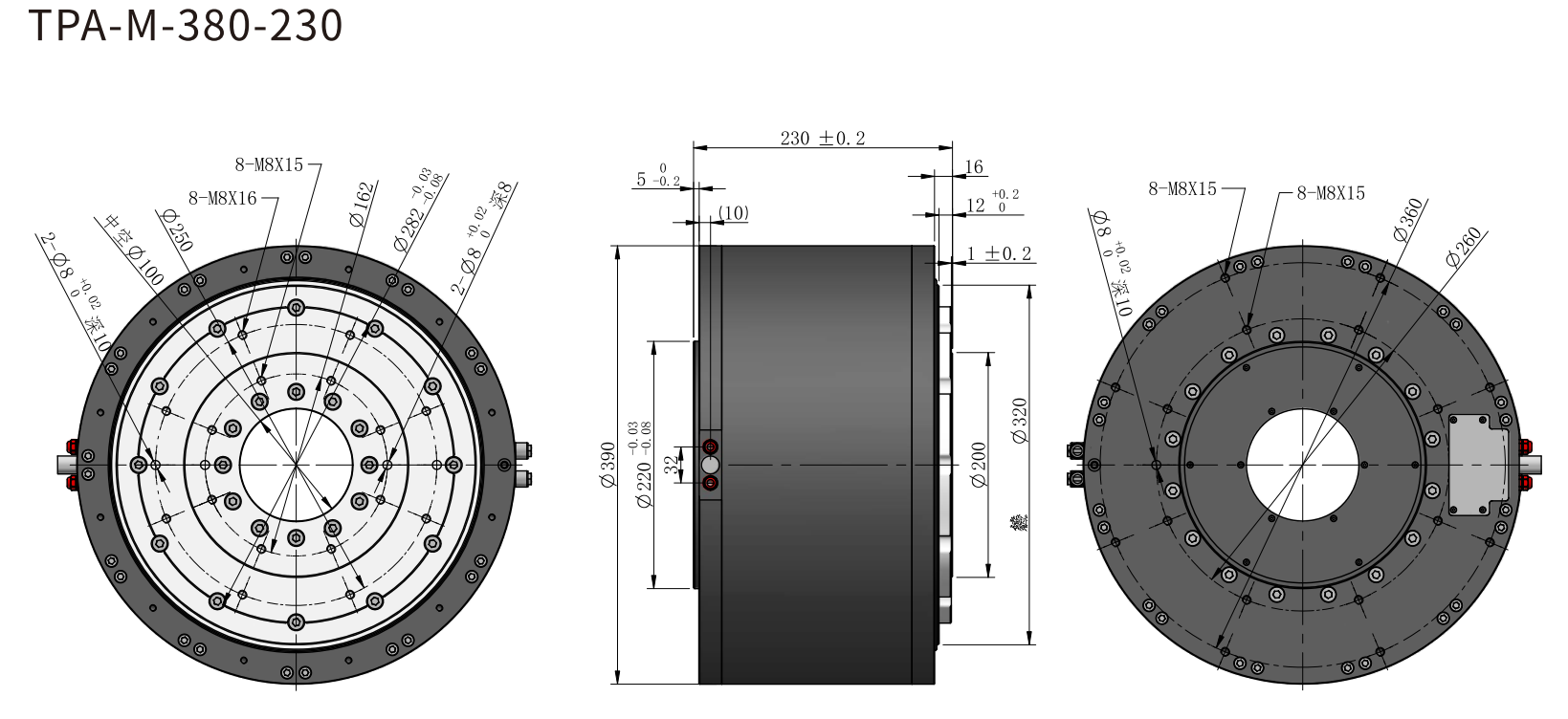

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-380-230)
M-380-230
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 380 | 380 мм |
| 3. Исполнение | 230 | Код высоты / типа |
Примечания
-
Внутренний ротор – компактная форма для такой мощности, хорошая динамика.
-
Прямой привод – нулевой люфт, высокая жёсткость, практически не требует обслуживания.
-
Радиальная нагрузка – 300 Н·м.
-
Высокое разрешение энкодера (15744 lines/Rev) обеспечивает высокую точность позиционирования.
-
Для работы требуется мощный сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера высокого разрешения. Рекомендуемые модели уточняйте у производителя.
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
