Поворотная платформа M-390 внутренний ротор, прямой привод
Артикул: M-390-245
Номинальный/пиковый момент: 280/1400 Н.м. Cкорость: 50 об/мин. Осевая нагрузка до 50000 Н. ø 390 мм. Высота: 245 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-390 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет сверхмощный моментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 390 мм. Внутренний ротор обеспечивает исключительную нагрузочную способность и компактность для своего класса.
Устройства серии M-390 представляют собой мощнейший встраиваемый поворотный двигатель (DD-мотор) для экстремальных нагрузок. Модель M-390-245 развивает номинальный момент 280 Н·м и пиковый 1400 Н·м при максимальной скорости 50 об/мин. Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±30 угл. сек, повторяемость ±1.5 угл. сек). Идеальна для сверхтяжёлых поворотных столов, крупногабаритных обрабатывающих центров и высоконагруженного оборудования.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора, ремней или шестерён → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 15744 sin/cos (линий на оборот). Точность позиционирования ±30 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – идеально для прецизионного позиционирования.
-
Огромный крутящий момент – 280 Н·м номинальный, 1400 Н·м пиковый.
-
Экстремальная нагрузочная способность – осевая до 50000 Н (50 кН), радиальная до 2000 Н·м.
-
Высокая точность – ±30 угл. сек с возможностью повышенного исполнения (0.005 мм биение).
-
Минимальное обслуживание – нет изнашиваемых частей.
Области применения
-
Тяжёлые поворотные столы для крупногабаритных обрабатывающих центров.
-
Испытательные стенды для тяжёлого оборудования (авиация, двигатели).
-
Крупные промышленные роботы и портальные системы.
-
Стендовое оборудование для аэрокосмической и оборонной промышленности.
-
Позиционеры для очень тяжёлых деталей (десятки тонн).
Характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент | 280 Н·м |
| Пиковый крутящий момент | 1400 Н·м |
| Номинальный ток | 5 Arms |
| Пиковый ток | 25 Arms |
| Постоянная крутящего момента | 56 Н·м/Arms |
| Максимальная скорость | 50 об/мин |
| Момент инерции ротора | 0.7 кг·м² |
| Масса | 138 кг |
| Максимальная осевая нагрузка | 50000 Н |
| Максимальная радиальная нагрузка | 2000 Н·м |
| Точность позиционирования | ±30 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек |
| Разрешение энкодера | 15744 sin/cos |
| Осевое биение | 0.03 мм / 0.005 мм (опционально) |
| Радиальное биение | 0.03 мм / 0.005 мм (опционально) |
| Диаметр | 390 мм |
| Высота | 245 мм |
| Число полюсов | 66 |
Общие параметры для серии M-390 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | Значение |
|---|---|
| Сопротивление обмотки (25°C) | 3.3 Ом |
| Индуктивность (25°C) | 10.5 мГн |
| Постоянная противо-ЭДС | 45.7 Vrms/рад/с |
| Постоянная двигателя | 22.3 Н·м/√Вт |

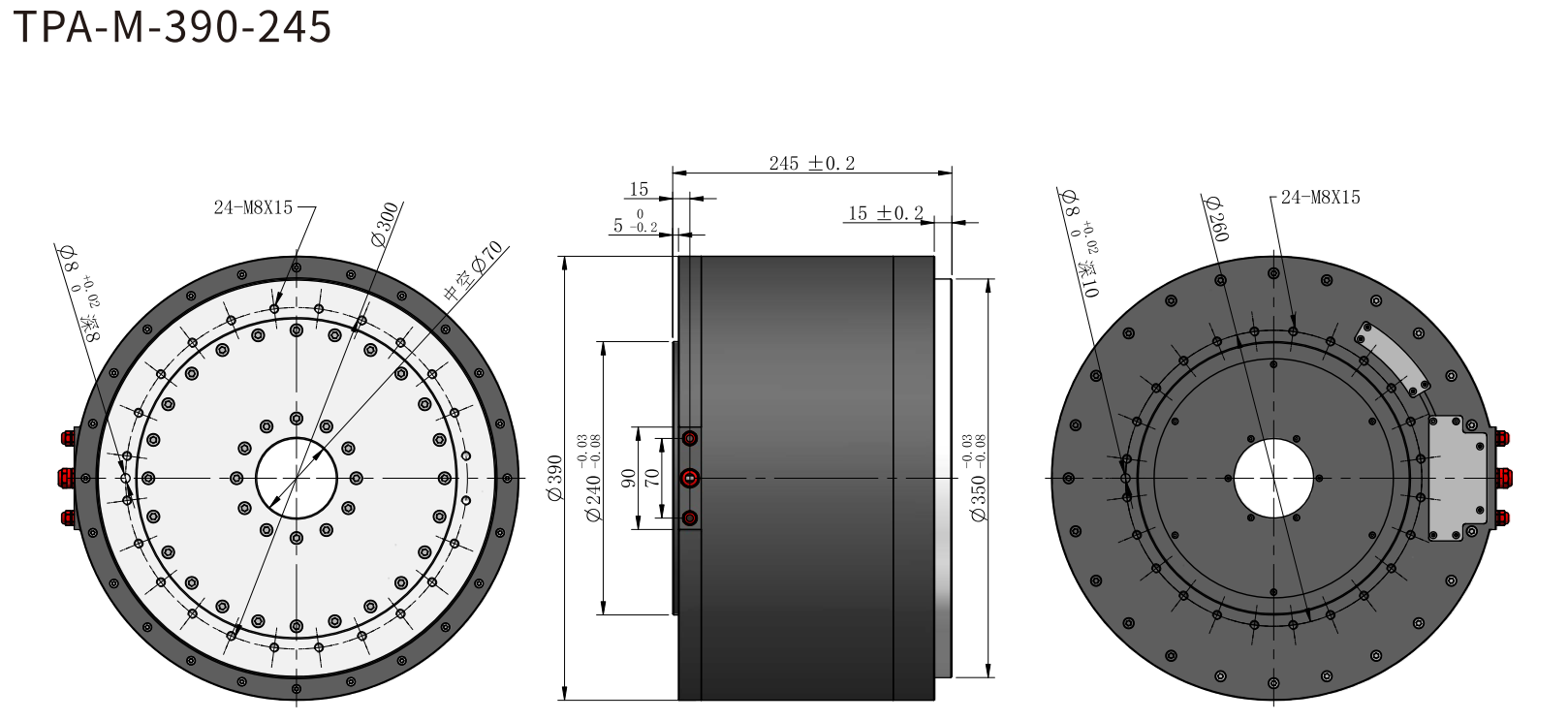

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-390-245)
M-390-245
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 390 | 390 мм |
| 3. Исполнение | 245 | Код высоты / типа |
Опциональная точность
-
Стандартное исполнение: осевое и радиальное биение 0.03 мм.
-
Прецизионное исполнение: биение 0.005 мм (указывайте при заказе).
Примечания
-
Внутренний ротор – компактная форма для такой мощности, отличная жёсткость.
-
Прямой привод – нулевой люфт, высокая жёсткость, практически не требует обслуживания.
-
Экстремальная радиальная нагрузка – 2000 Н·м (самый высокий показатель в линейке).
-
Осевая нагрузка – 50000 Н (50 кН) позволяет устанавливать очень тяжёлые детали.
-
Высокое разрешение энкодера (15744 lines/Rev) – для максимальной точности позиционирования.
-
Для работы требуется мощный сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера высокого разрешения. Рекомендуемые модели уточняйте у производителя.
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
-
Масса 138 кг – убедитесь, что несущая конструкция рассчитана на такой вес.
