Поворотная платформа M-408 внутренний ротор, прямой привод
Артикул: M-408-077/102/165
3 исп. Ном./пик. момент: 150.9/463.3; 270/675; 500.5/1501.6 Н.м. Cкорость: 60/80/120 об/мин. Осевая нагрузка до 40000 Н. ø 408 мм. Высота: 77/102/165 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-408 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет мощный моментный двигатель, прецизионные подшипники и высокоточный энкодер в едином корпусе диаметром 408 мм. Внутренний ротор обеспечивает исключительную нагрузочную способность и жёсткость.
Устройства M-408 представляют собой мощную серию встраиваемых поворотных двигателей (DD-моторов) для высоких и сверхвысоких нагрузок. Доступны в трёх исполнениях: 077 (150.9/463.3 Н·м), 102 (270/675 Н·м) и 165 (500.5/1501.6 Н·м). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и отличная точность позиционирования (±15–20 угл. сек, повторяемость ±1.5 угл. сек). Идеальна для тяжёлых поворотных столов, крупных обрабатывающих центров и высоконагруженного оборудования.
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Высокоточный энкодер. Разрешение 16384 sin/cos (линий на оборот). Точность позиционирования ±15–20 угл. сек, повторяемость ±1.5 угл. сек.
Преимущества
-
Нулевой люфт – прецизионное позиционирование.
-
Три исполнения на выбор – от среднего до очень высокого момента.
-
Огромная нагрузочная способность – осевая до 40000 Н, радиальная до 500 Н·м.
-
Высокая точность – до ±15 угл. сек.
-
Минимальное обслуживание – нет изнашиваемых частей.
Области применения
-
Тяжёлые поворотные столы для крупногабаритных обрабатывающих центров.
-
Испытательные стенды для тяжёлого оборудования (авиация, двигатели).
-
Крупные промышленные роботы и портальные системы.
-
Позиционеры для очень тяжёлых деталей.
-
Аэрокосмическое и оборонное оборудование.
Характеристики
| Параметр | M-408-077 | M-408-102 | M-408-165 |
|---|---|---|---|
| Номинальный крутящий момент | 150.9 Н·м | 270.0 Н·м | 500.5 Н·м |
| Пиковый крутящий момент | 463.3 Н·м | 675.0 Н·м | 1501.6 Н·м |
| Номинальный ток | 4.3 Arms | 6.0 Arms | 8.6 Arms |
| Пиковый ток | 13.2 Arms | 15 Arms | 25.8 Arms |
| Постоянная крутящего момента | 35.1 Н·м/Arms | 45.0 Н·м/Arms | 58.2 Н·м/Arms |
| Максимальная скорость | 120 об/мин | 80 об/мин | 60 об/мин |
| Момент инерции ротора | 0.18 кг·м² | 0.25 кг·м² | 0.43 кг·м² |
| Масса | 33.2 кг | 44.7 кг | 73.5 кг |
| Максимальная осевая нагрузка | 40000 Н | 40000 Н | 15000 Н |
| Максимальная радиальная нагрузка | 400 Н·м | 400 Н·м | 500 Н·м |
| Точность позиционирования | ±20 угл. сек | ±15 угл. сек | ±15 угл. сек |
| Повторяемость позиционирования | ±1.5 угл. сек | ±1.5 угл. сек | ±1.5 угл. сек |
| Разрешение энкодера | 16384 sin/cos | 16384 sin/cos | 16384 sin/cos |
| Осевое биение | 0.008 мм | 0.008 мм | 0.008 мм |
| Радиальное биение | 0.008 мм | 0.008 мм | 0.008 мм |
| Диаметр | 408 мм | 408 мм | 408 мм |
| Высота | 77 мм | 102 мм | 165 мм |
| Число полюсов | 40 | 40 | 40 |
Общие параметры для серии M-408 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Электрические параметры
| Параметр | M-408-077 | M-408-102 | M-408-165 |
|---|---|---|---|
| Сопротивление обмотки (25°C) | 5.6 Ом | 10.1 Ом | 3.3 Ом |
| Индуктивность (25°C) | 31.2 мГн | 56.2 мГн | 17.6 мГн |
| Постоянная противо-ЭДС | 28.7 Vrms/рад/с | 36.7 Vrms/рад/с | 47.5 Vrms/рад/с |
| Постоянная двигателя | 17.6 Н·м/√Вт | 17.6 Н·м/√Вт | 17.6 Н·м/√Вт |

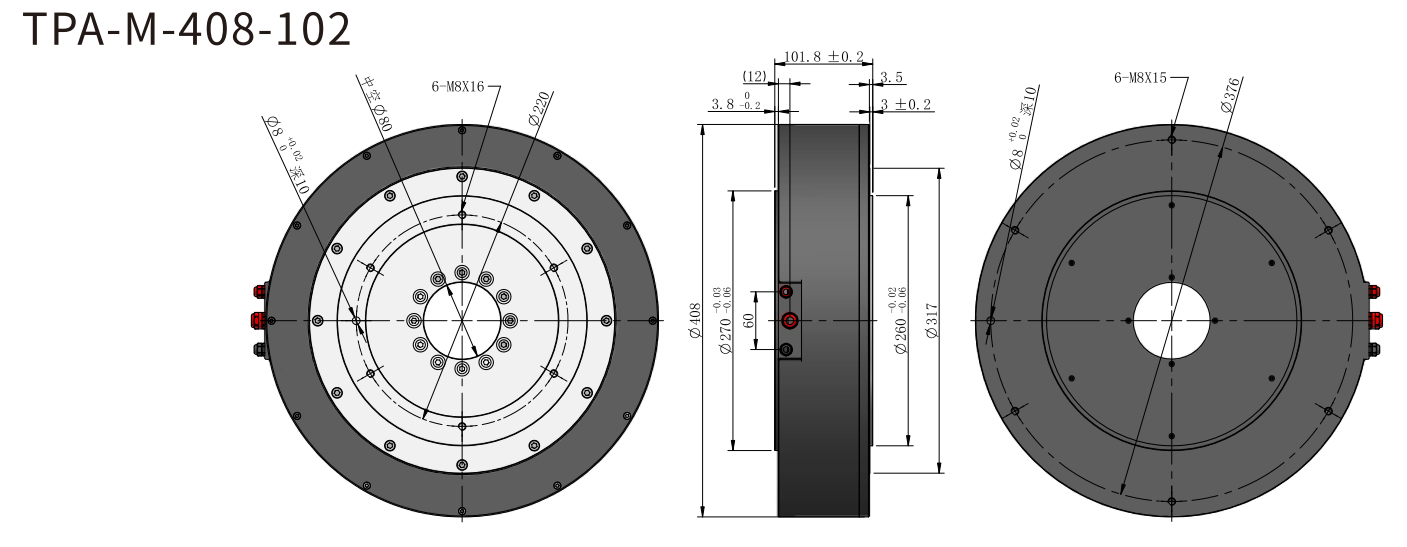

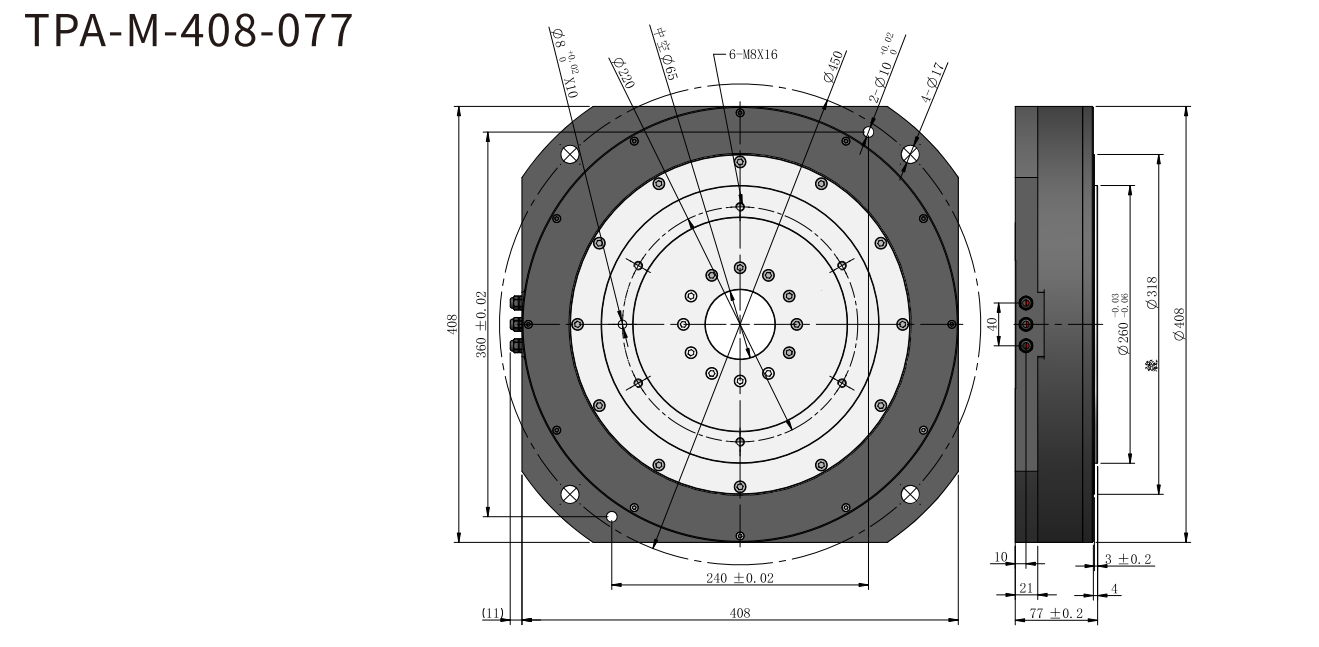

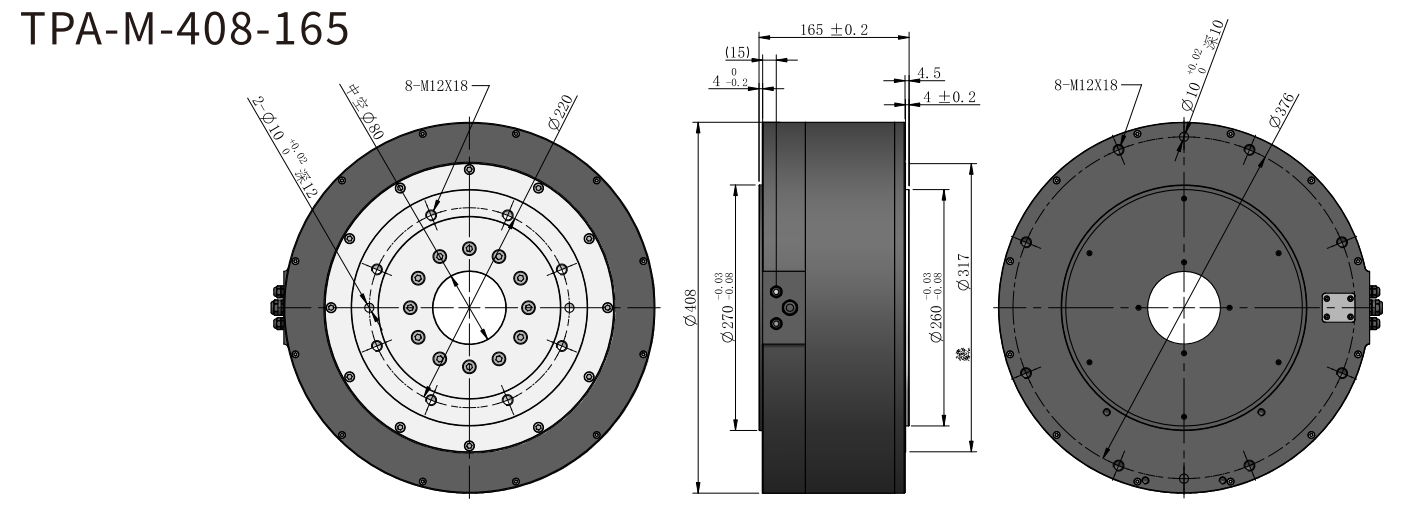

Чертеж
|
|
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-408-077)
M-408-077
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 408 | 408 мм |
| 3. Исполнение | 077 / 102 / 165 | Код высоты / типа |
Выбор модели
| Модель | Крутящий момент (ном./пик) | Скорость | Осевая нагрузка | Радиальная нагрузка | Высота | Рекомендуемое применение |
|---|---|---|---|---|---|---|
| 077 | 150.9 / 463.3 Н·м | 120 об/мин | 40000 Н | 400 Н·м | 77 мм | Высокая скорость, очень высокие осевые нагрузки |
| 102 | 270 / 675 Н·м | 80 об/мин | 40000 Н | 400 Н·м | 102 мм | Средний момент, высокая точность (±15″) |
| 165 | 500.5 / 1501.6 Н·м | 60 об/мин | 15000 Н | 500 Н·м | 165 мм | Максимальный момент, высокая радиальная нагрузка |
Доступные модификации
Для серии M-408 представлены три модели. Также существуют внешнероторные платформы других диаметров.
