Поворотная платформа M-660 внутренний ротор, прямой привод
Артикул: M-660-180/230
2 исп. Номинальный/пиковый момент: 1300/2500; 1950/3600 Н.м. Cкорость: 60 об/мин. Осевая нагрузка: 100000 Н (100 кН). ø 660 мм. Высота: 180/230 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Поворотная платформа M-660 — полностью интегрированный поворотный двигатель прямого привода. Она объединяет сверхмощный моментный двигатель, прецизионные подшипники и энкодер сверхвысокого разрешения в едином корпусе диаметром 660 мм. Внутренний ротор обеспечивает колоссальную нагрузочную способность и жёсткость.
Серия устройств M-660 представляет собой сверхмощный встраиваемый поворотный двигатель (DD-мотор) для экстремальных нагрузок. Доступна в двух исполнениях: 180 (1300 Н·м номинальный, 2500 Н·м пиковый) и 230 (1950 Н·м / 3600 Н·м). Благодаря технологии прямого привода обеспечиваются нулевой люфт, высокая жёсткость и точность позиционирования (±30 угл. сек, повторяемость ±2.5 угл. сек). Энкодер сверхвысокого разрешения 31488 lines/Rev. Идеальна для поворотных столов с грузоподъёмностью до 100 тонн (осевая нагрузка 100 кН).
Конструктивные особенности
-
Тип ротора – внутренний. Вращается центральный вал, корпус статора неподвижен.
-
Прямой привод. Отсутствие редуктора → нулевой люфт, высокая жёсткость, отсутствие потерь на трение.
-
Энкодер сверхвысокого разрешения. 31488 sin/cos (линий на оборот). Точность позиционирования ±30 угл. сек, повторяемость ±2.5 угл. сек.
Преимущества
-
Нулевой люфт – прецизионное позиционирование.
-
Два исполнения на выбор – 180 (1300 Н·м) и 230 (1950 Н·м номинального момента).
-
Экстремальная нагрузочная способность – осевая до 100 000 Н (100 кН), радиальная до 5000 Н·м.
-
Очень высокая точность позиционирования для такого класса.
-
Минимальное обслуживание – нет изнашиваемых частей.
Области применения
-
Сверхтяжёлые поворотные столы для крупногабаритных обрабатывающих центров.
-
Испытательные стенды для тяжёлого оборудования (авиация, двигатели, ветрогенераторы).
-
Крупные промышленные роботы и портальные системы.
-
Позиционеры для очень тяжёлых деталей (десятки тонн).
-
Аэрокосмическое и оборонное оборудование.
Характеристики
| Параметр | M-660-180 | M-660-230 |
|---|---|---|
| Номинальный крутящий момент | 1300 Н·м | 1950 Н·м |
| Пиковый крутящий момент | 2500 Н·м | 3600 Н·м |
| Номинальный ток | 32.0 Arms | 32.0 Arms |
| Пиковый ток | 64 Arms | 64 Arms |
| Постоянная крутящего момента | 41.0 Н·м/Arms | 41.0 Н·м/Arms |
| Максимальная скорость | 60 об/мин | 60 об/мин |
| Момент инерции ротора | 3.5 кг·м² | 4.7 кг·м² |
| Масса | 245 кг | 328 кг |
| Максимальная осевая нагрузка | 100 000 Н (100 кН) | 100 000 Н (100 кН) |
| Максимальная радиальная нагрузка | 5000 Н·м | 5000 Н·м |
| Точность позиционирования | ±30 угл. сек | ±30 угл. сек |
| Повторяемость позиционирования | ±2.5 угл. сек | ±2.5 угл. сек |
| Разрешение энкодера | 31488 sin/cos | 31488 sin/cos |
| Осевое биение | 0.02 мм | 0.02 мм |
| Диаметр | 660 мм | 660 мм |
| Высота | 180 мм | 230 мм |
Общие параметры для серии M-660 (внутренний ротор)
| Параметр | Значение |
|---|---|
| Тип ротора | Внутренний |
| Технология привода | Прямой |
| Рабочая температура | 0…+40 °C |
| Влажность | 10…80 % (без конденсации) |
| Изоляция | Класс F |
| Напряжение изоляции | 1500 В, 60 с |
| Сопротивление изоляции | >10 МОм (500 В DC) |
Примечания
-
Внутренний ротор – компактная форма, максимальная жёсткость для такого класса.
-
Прямой привод – нулевой люфт, высокая жёсткость, практически не требует обслуживания.
-
Экстремальная осевая нагрузка 100 кН (около 10 тонн) – позволяет позиционировать очень тяжёлые детали.
-
Радиальная нагрузка 5000 Н·м – выдерживает значительные боковые усилия.
-
Энкодер сверхвысокого разрешения 31488 lines/Rev – для максимальной точности позиционирования.
-
Повторяемость ±2.5 угл. сек – отличный показатель для столь крупной платформы.
-
Для работы требуется сверхмощный сервоусилитель (драйвер) с поддержкой синусно-косинусного энкодера 31488 lines/rev. Рекомендуемые модели уточняйте.
-
Температура измерена при 25°C, фактический тепловой режим зависит от условий охлаждения.
-
Убедитесь, что несущая конструкция рассчитана на массу платформы (245–328 кг) и вес нагрузки (до 100 кН).

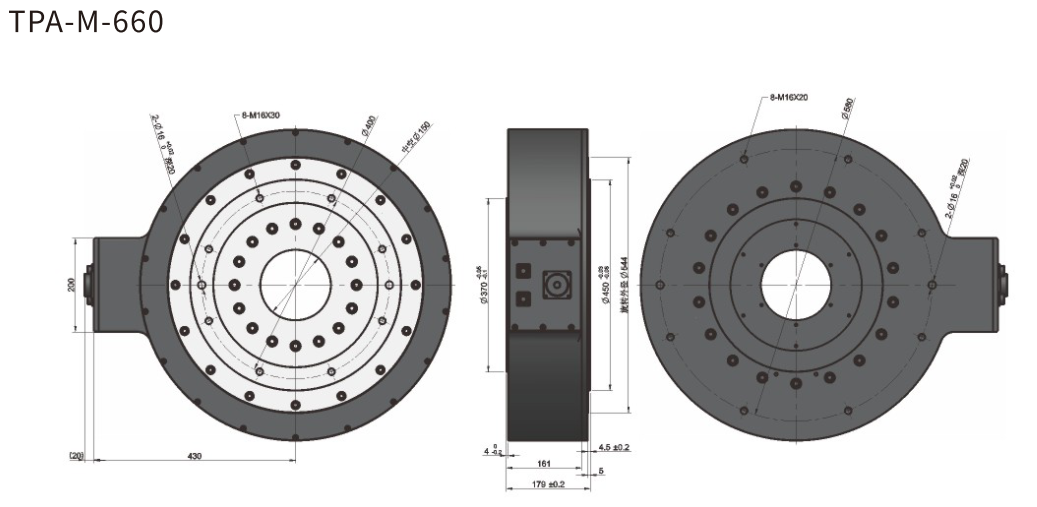

Чертеж
|
Схема подключения
|
Исполнения
Система маркировки (на примере M-660-180 и M-660-230)
M-660-180
| Позиция | Код | Значение |
|---|---|---|
| 1. Серия | M | Поворотная платформа с прямым приводом |
| 2. Диаметр | 660 | 660 мм |
| 3. Исполнение | 180 / 230 | Код высоты (180 мм или 230 мм) |
Выбор модели
| Модель | Номинальный момент | Пиковый момент | Высота | Масса | Рекомендуемое применение |
|---|---|---|---|---|---|
| 180 | 1300 Н·м | 2500 Н·м | 180 мм | 245 кг | Высокий момент при меньшей высоте |
| 230 | 1950 Н·м | 3600 Н·м | 230 мм | 328 кг | Максимальный момент в серии |
Доступные модификации
Для серии M-660 представлены две модели. Более мощных внешнероторных платформ этого диаметра нет (внешний ротор для таких габаритов обычно не применяется).
