Поворотная платформа TDE-040042-SQ-K7-40 внешний ротор, прямой привод
Артикул: TDE-040042-SQ-K7-40
Номинальный/пиковый момент: 0.2/0.6 Н·м. Скорость: 500 об/мин. Осевая нагрузка: до 50 Н. ø 40 мм. Высота: 42 мм. Полый вал: 7 мм. IP 40. Энкодер инкрементальный A/B/Z, 580608 имп/об. Боковой вывод кабеля, кабель 4 м.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
TDE-040042-SQ-K7-40 — компактная поворотная платформа с прямым приводом и внешним ротором. Относится к серии TDE, предназначенной для задач, где требуются низкая скорость, высокий момент и высокая точность позиционирования.
Внешний ротор обеспечивает большую жёсткость и устойчивость к радиальным нагрузкам, что делает модель подходящей для высокоточных поворотных применений. Инкрементальный энкодер A/B/Z с разрешением 580608 импульсов на оборот даёт высокую повторяемость и точность. Полый вал 7 мм позволяет подводить кабели, пневматику или оптику через центр платформы.
Корпус имеет степень защиты IP40, рабочий диапазон температур 0…+50 °C. Максимальное напряжение DC-шины — 48 В. Модель подходит для робототехники, станкостроения, оптических и измерительных систем, где нужны компактные габариты и высокий момент.
Характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр | мм | 40 |
| Высота | мм | 42 |
| Диаметр полого вала | мм | 7 |
| Осевое биение | мкм | 15 |
| Радиальное биение | мкм | 15 |
| Масса | кг | 0.2 |
| Температура окружающей среды | °C | 0–50 |
| Степень защиты IP | IP | IP40 |
| Повторяемость позиционирования | угл. сек | ±3 |
| Абсолютная точность позиционирования | угл. сек | ±30 |
| Осевая нагрузка | Н | 50 |
| Постоянная двигателя | Нм/√Вт | 0.095 |
| Максимальная выходная мощность | Вт | 11 |
| Номинальный момент | Н·м | 0.2 |
| Пиковый момент | Н·м | 0.6 |
| Номинальный ток | А (скз) | 1 |
| Пиковый ток | А (скз) | 3 |
| Максимальная скорость | об/мин | 500 |
| Сопротивление (ptp) ±10% | Ом | 8.8 |
| Индуктивность (ptp) ±30% | мГн (25 °C) | 4 |
| Постоянная момента ±10% | Нм/А (скз) | 0.2 |
| Число полюсов | — | 22 |
| Инерция ротора | кг·м² | 0.3 |
| Константа противо-ЭДС | В (скз)/(рад/с) | 0.116 |
| Макс. напряжение DC-шины | В | 48 |
* Все характеристики в таблице приведены с допуском ±10%.
Характеристики энкодера:
Протокол: инкрементальный A/B/Z
Разрешение: 580608 импульсов/оборот

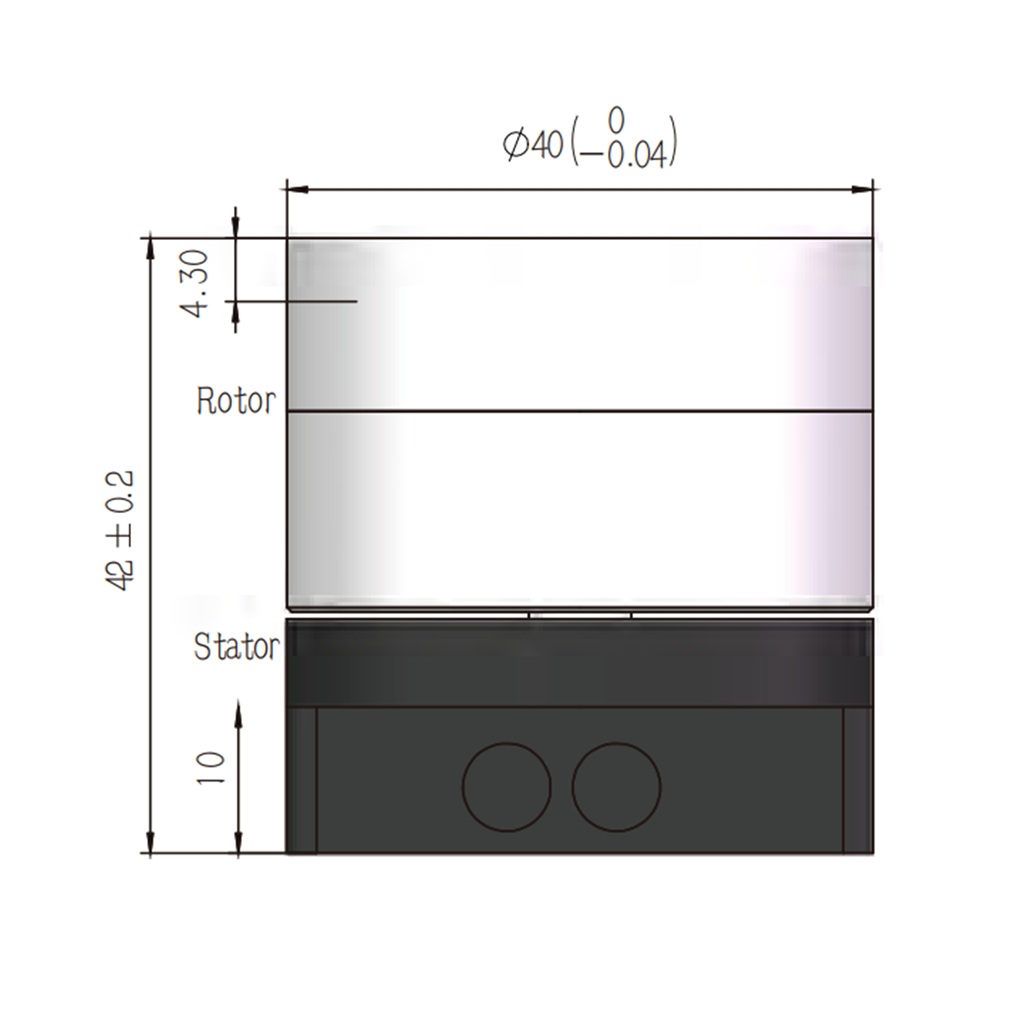

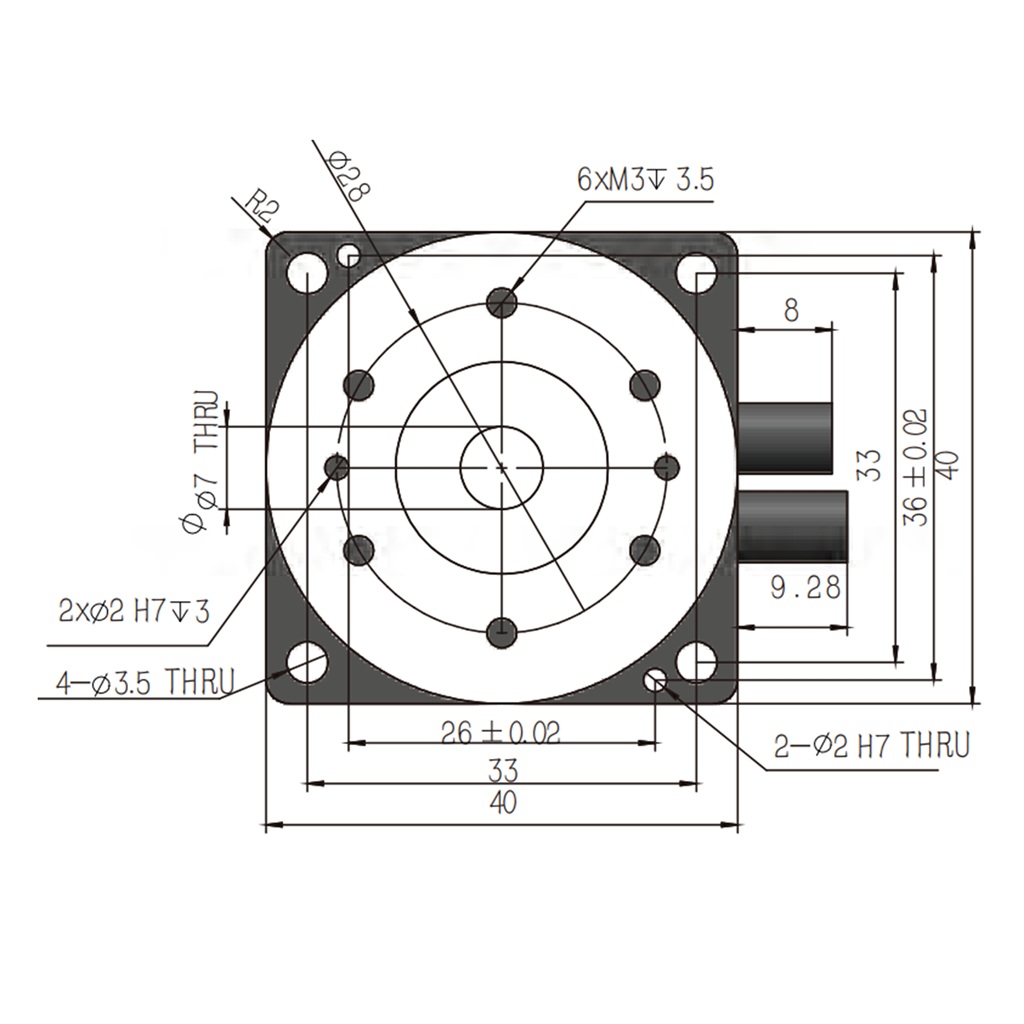

Чертеж
|
|
