Поворотная платформа TDE-060060-SB-K15-40 внешний ротор, прямой привод
Артикул: TDE-060060-SB-K15-40
Номинальный/пиковый момент: 1.26/1.9 Н·м. Скорость: 240 об/мин. Осевая нагрузка: до 50 Н. ø 60 мм. Высота: 60 мм. Полый вал: 15 мм. IP 40. Энкодер инкрементальный A/B/Z, 456704 имп/об. Боковой вывод кабеля, кабель 4 м.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
TDE-060060-SB-K15-40 — поворотная платформа с прямым приводом и внешним ротором. Относится к серии TDE, ориентированной на низкую скорость, высокий момент и высокую точность позиционирования.
Внешний ротор обеспечивает повышенную жёсткость и устойчивость к радиальным нагрузкам, что делает модель подходящей для высокоточных поворотных применений. Инкрементальный энкодер A/B/Z с разрешением 456704 импульса на оборот обеспечивает высокую повторяемость и точность. Полый вал 15 мм позволяет подводить кабели, пневматику или оптику через центр платформы.
Корпус имеет степень защиты IP40, рабочий диапазон температур 0…+50 °C. Максимальное напряжение DC-шины — 220 В. Модель подходит для станкостроения, робототехники, измерительных и оптических систем, где требуются компактные габариты, высокий момент и точность.
Характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр | мм | 60 |
| Высота | мм | 60 |
| Диаметр полого вала | мм | 15 |
| Осевое биение | мкм | 10 |
| Радиальное биение | мкм | 10 |
| Масса | кг | 0.6 |
| Температура окружающей среды | °C | 0–50 |
| Степень защиты IP | IP | IP40 |
| Повторяемость позиционирования | угл. сек | ±4 |
| Абсолютная точность позиционирования | угл. сек | ±40 |
| Осевая нагрузка | Н | 50 |
| Постоянная двигателя | Нм/√Вт | 0.44 |
| Максимальная выходная мощность | Вт | 32 |
| Номинальный момент | Н·м | 1.26 |
| Пиковый момент | Н·м | 1.9 |
| Номинальный ток | А (скз) | 1.28 |
| Пиковый ток | А (скз) | 1.9 |
| Максимальная скорость | об/мин | 240 |
| Сопротивление (ptp) ±10% | Ом | 10 |
| Индуктивность (ptp) ±30% | мГн (25 °C) | 15 |
| Постоянная момента ±10% | Нм/А (скз) | 0.98 |
| Число полюсов | — | 22 |
| Инерция ротора | кг·м² | 1.5 |
| Константа противо-ЭДС | В (скз)/(рад/с) | 0.571 |
| Макс. напряжение DC-шины | В | 220 |
* Все характеристики в таблице приведены с допуском ±10%.
Характеристики энкодера:
Протокол: инкрементальный A/B/Z
Разрешение: 456704 импульса/оборот

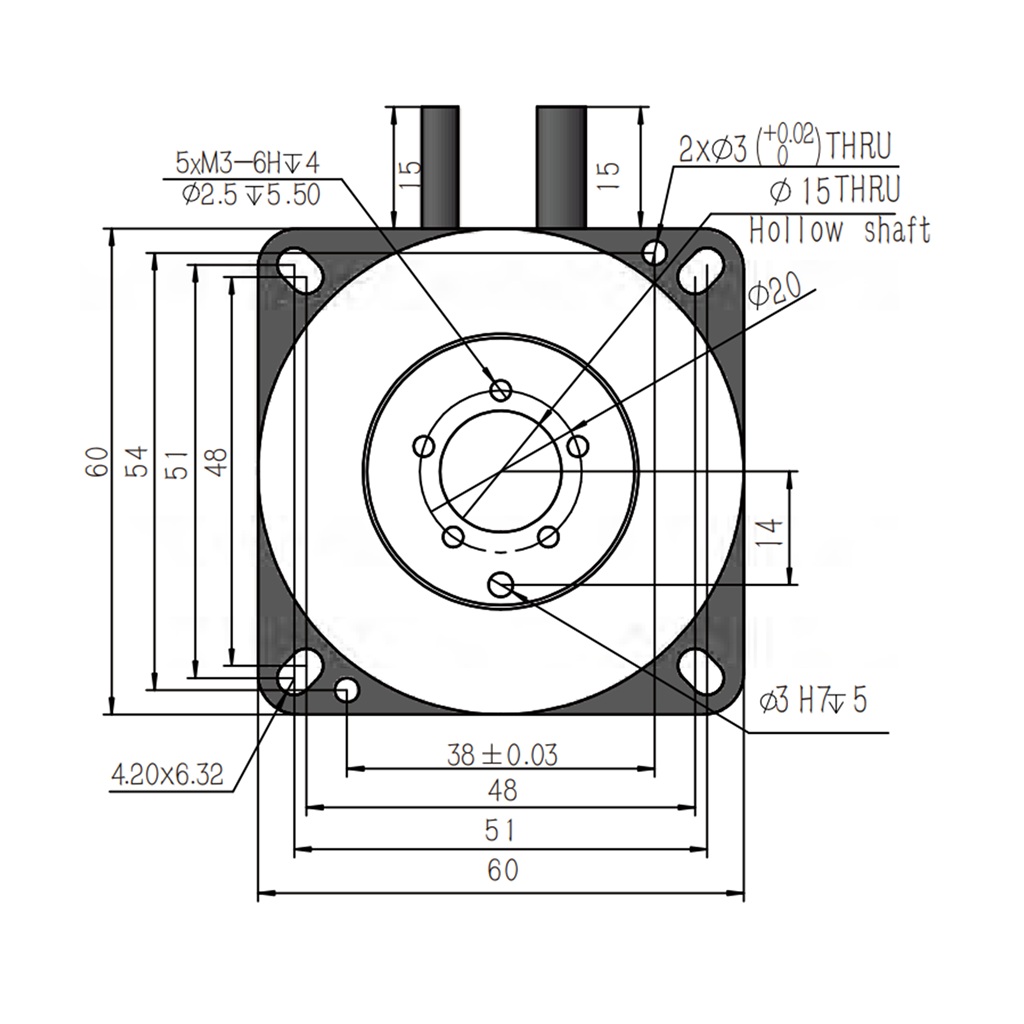

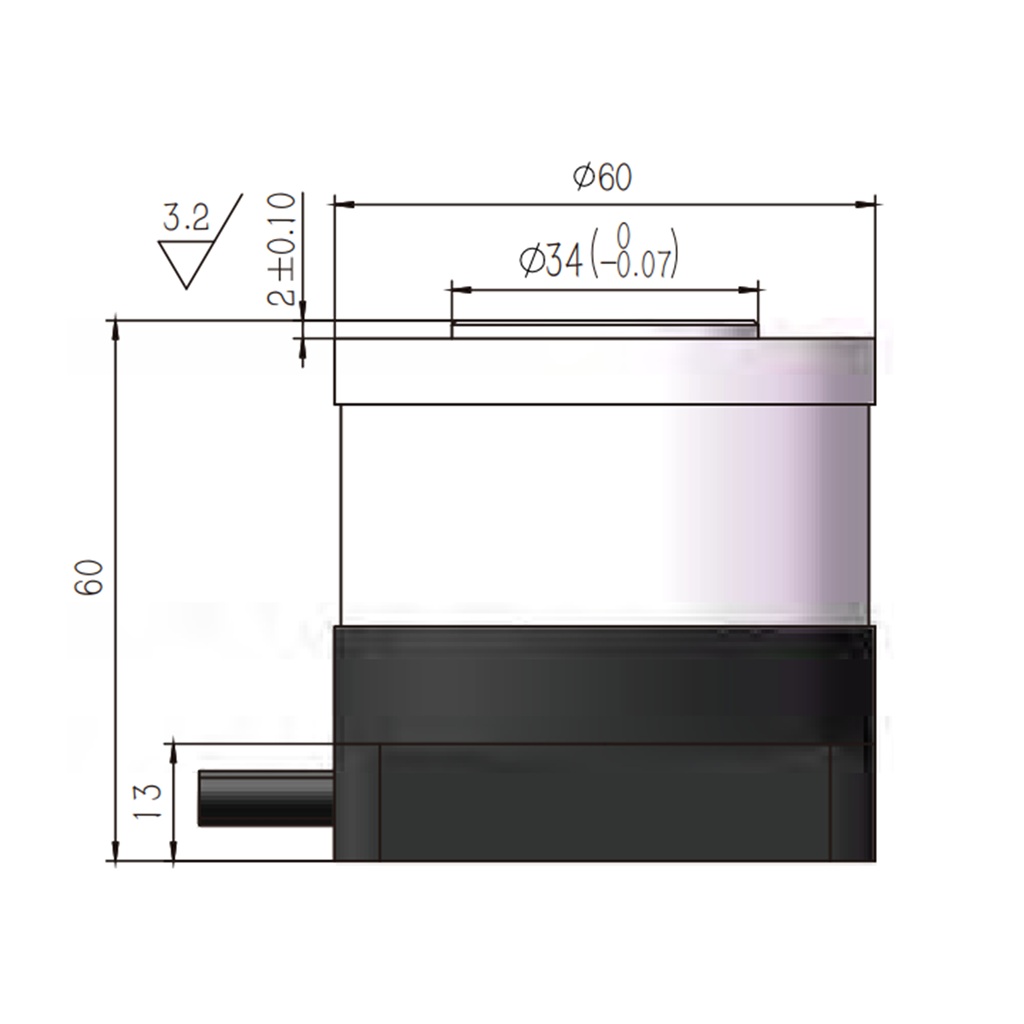

Чертеж
|
|
