Поворотная платформа TDE-170050-SZ-K42-40 внешний ротор, прямой привод
Артикул: TDE-170050-SZ-K42-40
Номинальный/пиковый момент: 10.8/29.2 Н·м. Скорость: 200 об/мин. Осевая нагрузка: до 3000 Н. ø 170 мм. Высота: 50 мм. Полый вал: 42 мм. IP 40. Энкодер BISS-C, 23 бит. Боковой вывод кабеля, кабель 4 м.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
TDE-170050-SZ-K42-40 — поворотная платформа с прямым приводом и внешним ротором. Относится к серии TDE, предназначенной для задач, где требуются низкая скорость, высокий момент и высокая точность позиционирования.
Внешний ротор обеспечивает повышенную жёсткость и устойчивость к радиальным нагрузкам, что делает модель подходящей для высокоточных поворотных применений. Отличительной особенностью данной модели является повышенная осевая нагрузка до 3000 Н. Встроенный абсолютный энкодер BISS-C с разрешением 23 бита гарантирует высокую точность и повторяемость. Полый вал 42 мм позволяет подводить кабели, пневматику или оптику через центр платформы.
Корпус имеет степень защиты IP40, рабочий диапазон температур 0…+50 °C. Максимальное напряжение DC-шины — 220 В. Модель подходит для станкостроения, робототехники, измерительных и оптических систем, где требуются компактные габариты, высокий момент и повышенная несущая способность.
Характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр | мм | 170 |
| Высота | мм | 50 |
| Диаметр полого вала | мм | 42 |
| Осевое биение | мкм | 5 |
| Радиальное биение | мкм | 5 |
| Масса | кг | 4.5 |
| Температура окружающей среды | °C | 0–50 |
| Степень защиты IP | IP | IP40 |
| Повторяемость позиционирования | угл. сек | ±1 |
| Абсолютная точность позиционирования | угл. сек | ±10 |
| Осевая нагрузка | Н | 3000 |
| Постоянная двигателя | Нм/√Вт | 1.823 |
| Максимальная выходная мощность | Вт | 226 |
| Номинальный момент | Н·м | 10.8 |
| Пиковый момент | Н·м | 29.2 |
| Номинальный ток | А (скз) | 3 |
| Пиковый ток | А (скз) | 10.5 |
| Максимальная скорость | об/мин | 200 |
| Сопротивление (ptp) ±10% | Ом | 7.8 |
| Индуктивность (ptp) ±30% | мГн (25 °C) | 10.7 |
| Постоянная момента ±10% | Нм/А (скз) | 3.6 |
| Число полюсов | — | 50 |
| Инерция ротора | кг·м² | 0.007 |
| Константа противо-ЭДС | В (скз)/(рад/с) | 2.088 |
| Макс. напряжение DC-шины | В | 220 |
* Все характеристики в таблице приведены с допуском ±10%.
Характеристики энкодера:
Протокол: BISS-C
Разрешение: 23 бита

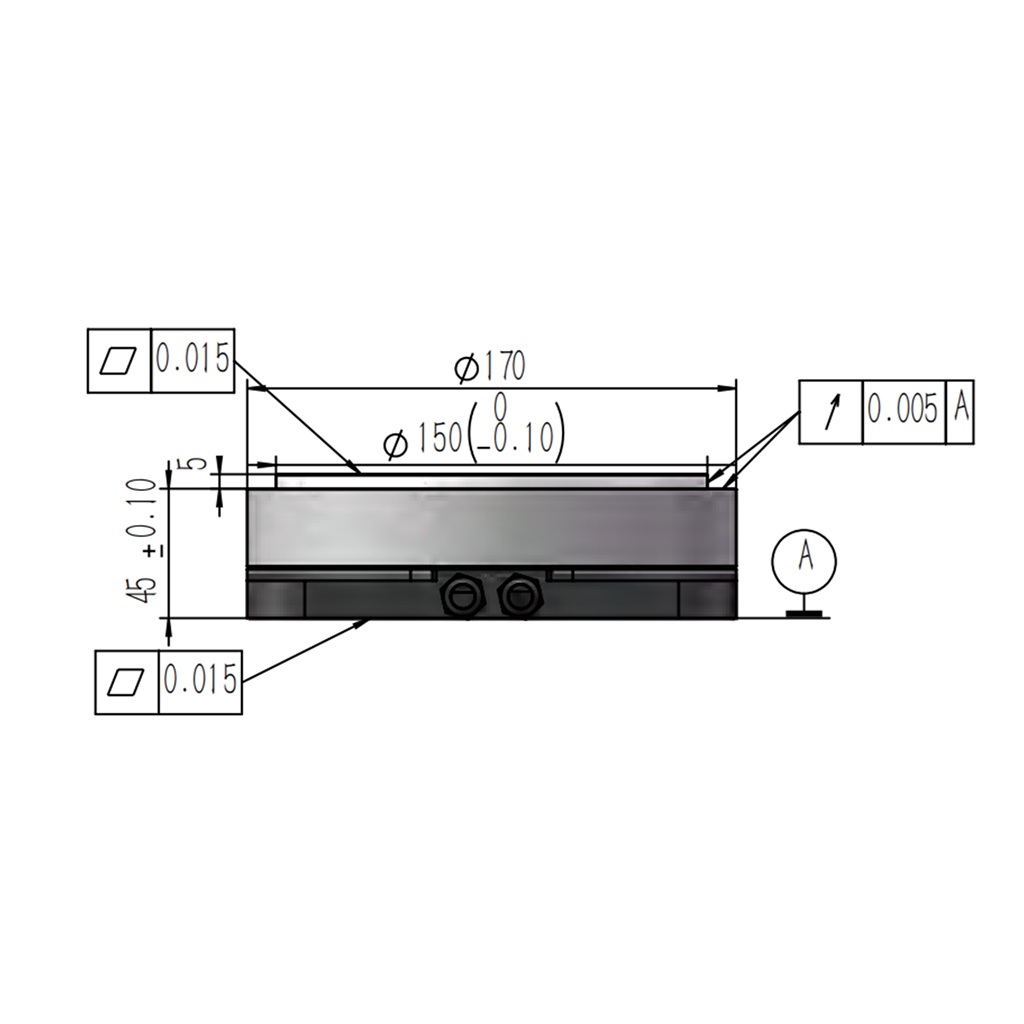

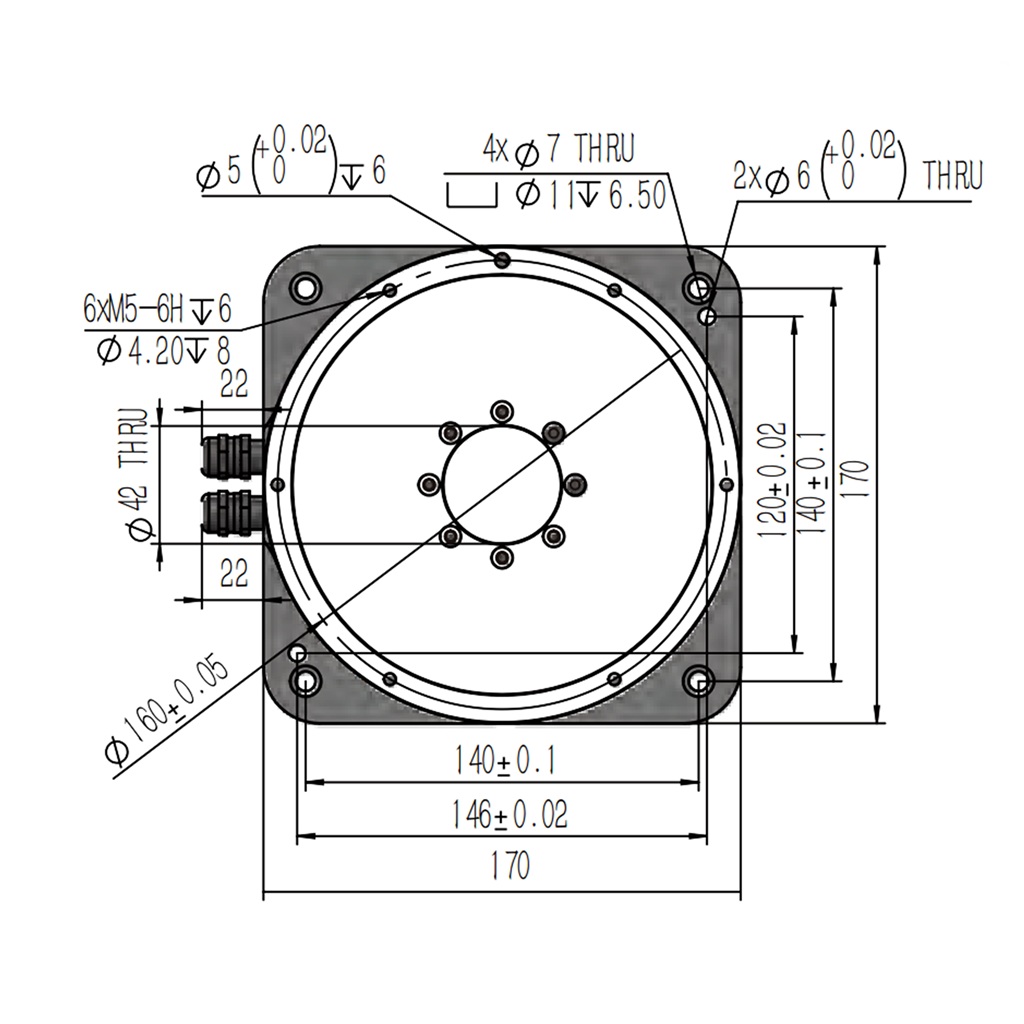

Чертеж
|
|
