Поворотная платформа TDI-030036-SB-K4-40 внутренний ротор, прямой привод
Артикул: TDI-030036-SB-K4-40
Номинальный/пиковый момент: 0.092/0.255 Н·м. Скорость: 1000 об/мин. Осевая нагрузка: до 50 Н. ø 30 мм. Высота: 36 мм. Полый вал: 4 мм. IP 40. Энкодер BISS-C, 21 бит. Боковой вывод кабеля, кабель 4 м.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
TDI-030036-SB-K4-40 — компактная поворотная платформа с прямым приводом и внутренним ротором. Предназначена для высокоточного позиционирования в малогабаритных системах, где требуются высокая скорость, хороший динамический отклик и минимальные механические потери.
Встроенный энкодер BISS-C с разрешением 21 бит обеспечивает абсолютное позиционирование и высокую повторяемость. Полый вал 4 мм позволяет подводить кабели, пневматику или оптику через центр платформы. Корпус имеет степень защиты IP40, рабочий диапазон температур 0…+50 °C. Максимальное напряжение DC-шины — 48 В.
Модель подходит для робототехники, оптических и полупроводниковых систем, лабораторного и производственного оборудования, где нужны малые габариты, высокая точность и динамика.
Характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр | мм | 30 |
| Высота | мм | 36 |
| Диаметр полого вала | мм | 4 |
| Осевое биение | мкм | 15 |
| Радиальное биение | мкм | 15 |
| Масса | кг | 0.12 |
| Температура окружающей среды | °C | 0–50 |
| Степень защиты IP | IP | IP40 |
| Повторяемость позиционирования | угл. сек | ±3 |
| Абсолютная точность позиционирования | угл. сек | ±30 |
| Осевая нагрузка | Н | 50 |
| Постоянная двигателя | Нм/√Вт | 0.036 |
| Максимальная выходная мощность | Вт | 10 |
| Номинальный момент | Н·м | 0.092 |
| Пиковый момент | Н·м | 0.255 |
| Номинальный ток | А (скз) | 1.8 |
| Пиковый ток | А (скз) | 5 |
| Максимальная скорость | об/мин | 1000 |
| Сопротивление (ptp) ±10% | Ом | 4 |
| Индуктивность (ptp) ±30% | мГн (25 °C) | 1.24 |
| Постоянная момента ±10% | Нм/А (скз) | 0.05 |
| Число полюсов | — | 22 |
| Инерция ротора | кг·м² | 0.009 |
| Константа противо-ЭДС | В (скз)/(рад/с) | 0.029 |
| Макс. напряжение DC-шины | В | 48 |
* Все характеристики в таблице приведены с допуском ±10%.
Характеристики энкодера:
Протокол: BISS-C
Разрешение: 21 бит

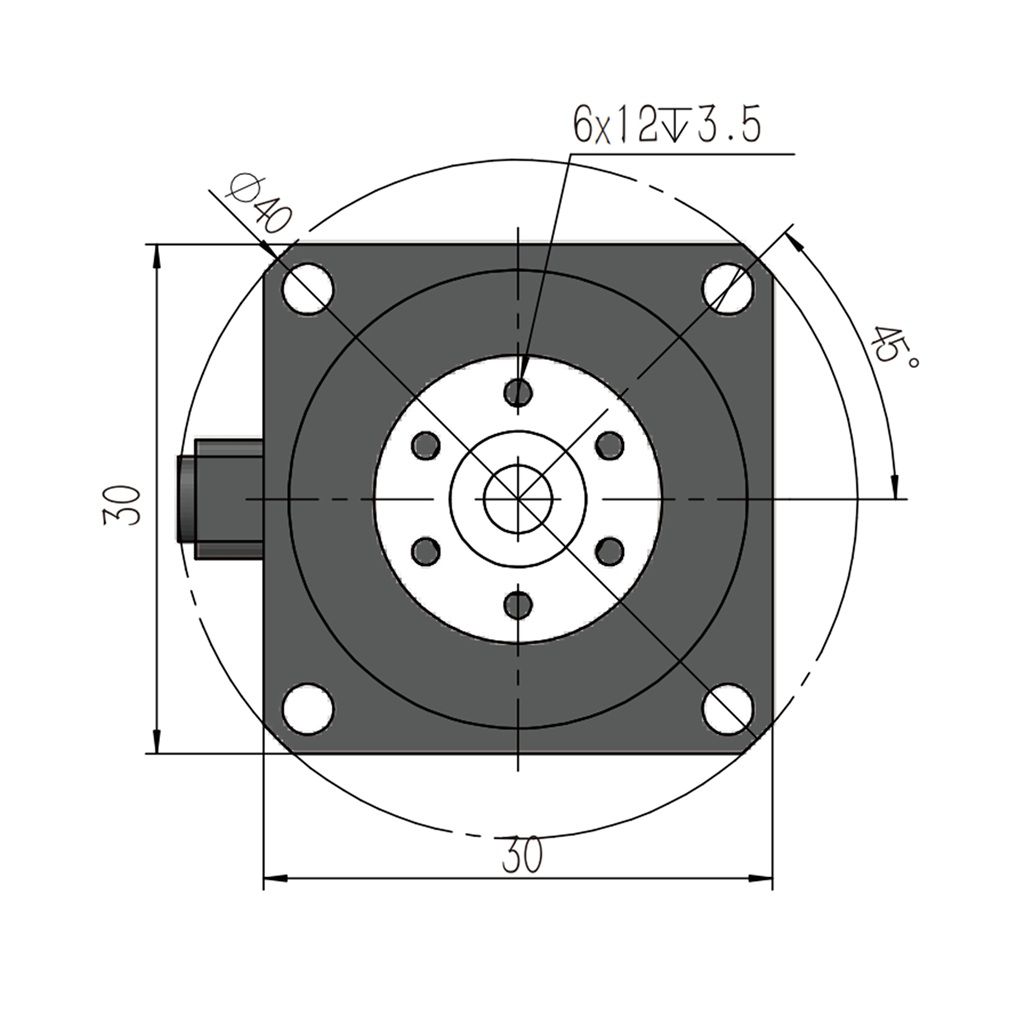

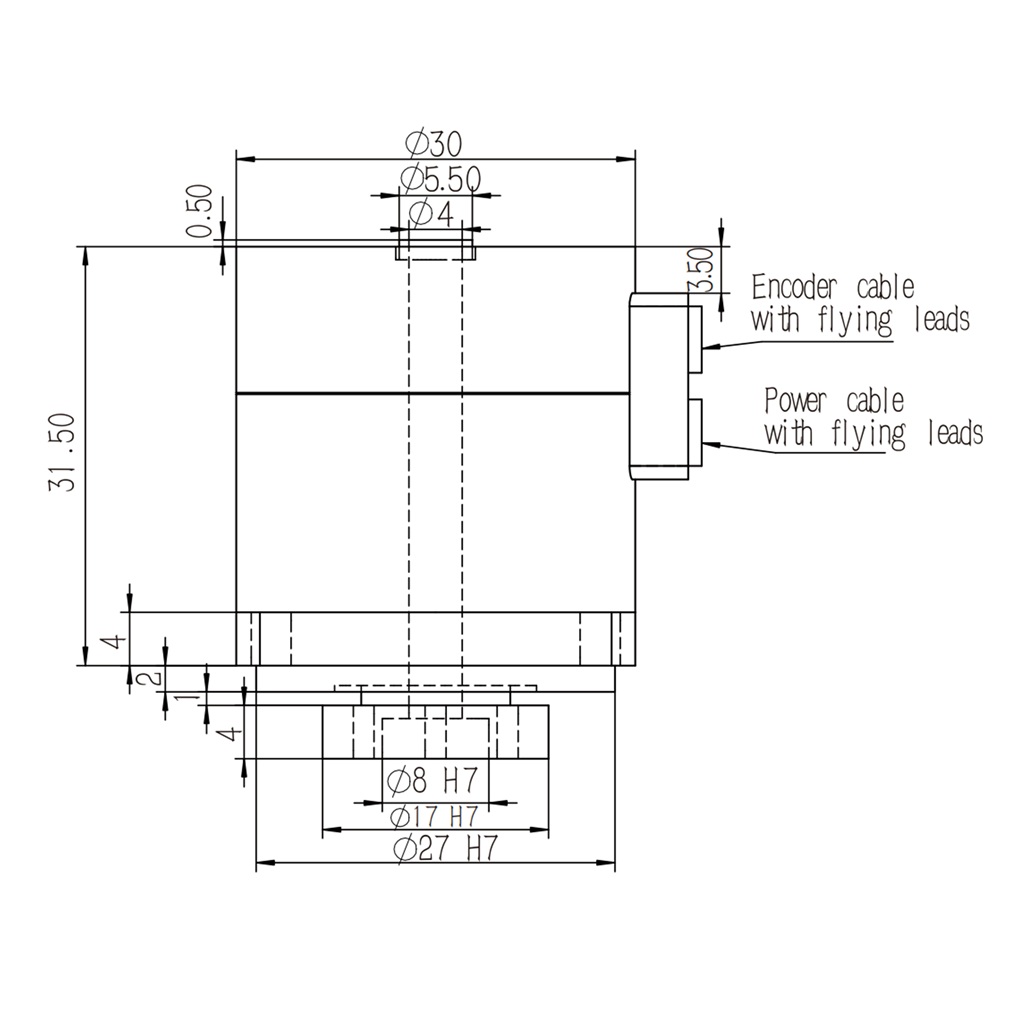

Чертеж
| |
|
