Поворотная платформа TDI-167095-SC-K00-40 внутренний ротор, прямой привод
Артикул: TDI-167095-SC-K00-40
Номинальный/пиковый момент: 17.2/52 Н·м. Скорость: 120 об/мин. Осевая нагрузка: до 500 Н. ø 167 мм. Высота: 95 мм. Полый вал: отсутствует (0 мм). IP 40. Энкодер Tamagawa, 23 бит. Боковой вывод кабеля, кабель 4 м.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
TDI-167095-SC-K00-40 — поворотная платформа с прямым приводом и внутренним ротором. Данная модель сочетает в себе высокую скорость с отличным динамическим откликом, высокую эффективность при низких механических потерях, а также высокую точность позиционирования и повторяемость.
Внутренний ротор обеспечивает быстрый разгон и точное управление, что делает модель идеальной для высокоточных применений. Встроенный абсолютный энкодер Tamagawa с разрешением 23 бита гарантирует высокую точность. В данной модификации полый вал отсутствует (исполнение с глухим валом), а кабельный вывод расположен сбоку.
Корпус имеет степень защиты IP40, рабочий диапазон температур 0…+50 °C. Максимальное напряжение DC-шины — 220 В. Модель подходит для станкостроения, робототехники, полупроводникового оборудования и измерительных систем, где требуются высокая динамика и точность.
Характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр | мм | 167 |
| Высота | мм | 95 |
| Диаметр полого вала | мм | 0 |
| Осевое биение | мкм | 10 |
| Радиальное биение | мкм | 10 |
| Масса | кг | 7 |
| Температура окружающей среды | °C | 0–50 |
| Степень защиты IP | IP | IP40 |
| Повторяемость позиционирования | угл. сек | ±5 |
| Абсолютная точность позиционирования | угл. сек | ±50 |
| Осевая нагрузка | Н | 500 |
| Постоянная двигателя | Нм/√Вт | 3.489 |
| Максимальная выходная мощность | Вт | 216 |
| Номинальный момент | Н·м | 17.2 |
| Пиковый момент | Н·м | 52 |
| Номинальный ток | А (скз) | 3 |
| Пиковый ток | А (скз) | 9 |
| Максимальная скорость | об/мин | 120 |
| Сопротивление (ptp) ±10% | Ом | 5.4 |
| Индуктивность (ptp) ±30% | мГн (25 °C) | 9.6 |
| Постоянная момента ±10% | Нм/А (скз) | 5.733 |
| Число полюсов | — | 20 |
| Инерция ротора | кг·м² | 0.0062 |
| Константа противо-ЭДС | В (скз)/(рад/с) | 3.325 |
| Макс. напряжение DC-шины | В | 220 |
* Все характеристики в таблице приведены с допуском ±10%.
Характеристики энкодера:
Протокол: Tamagawa
Разрешение: 23 бита

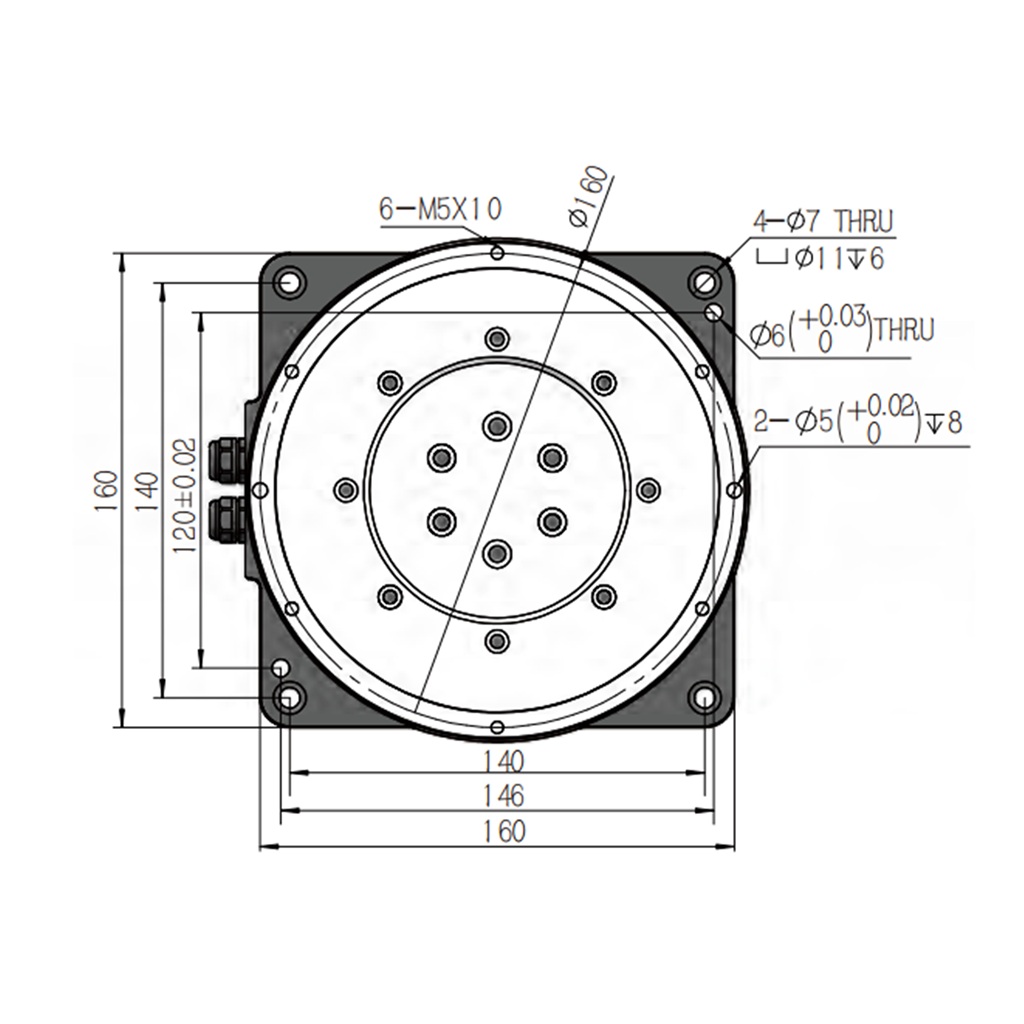

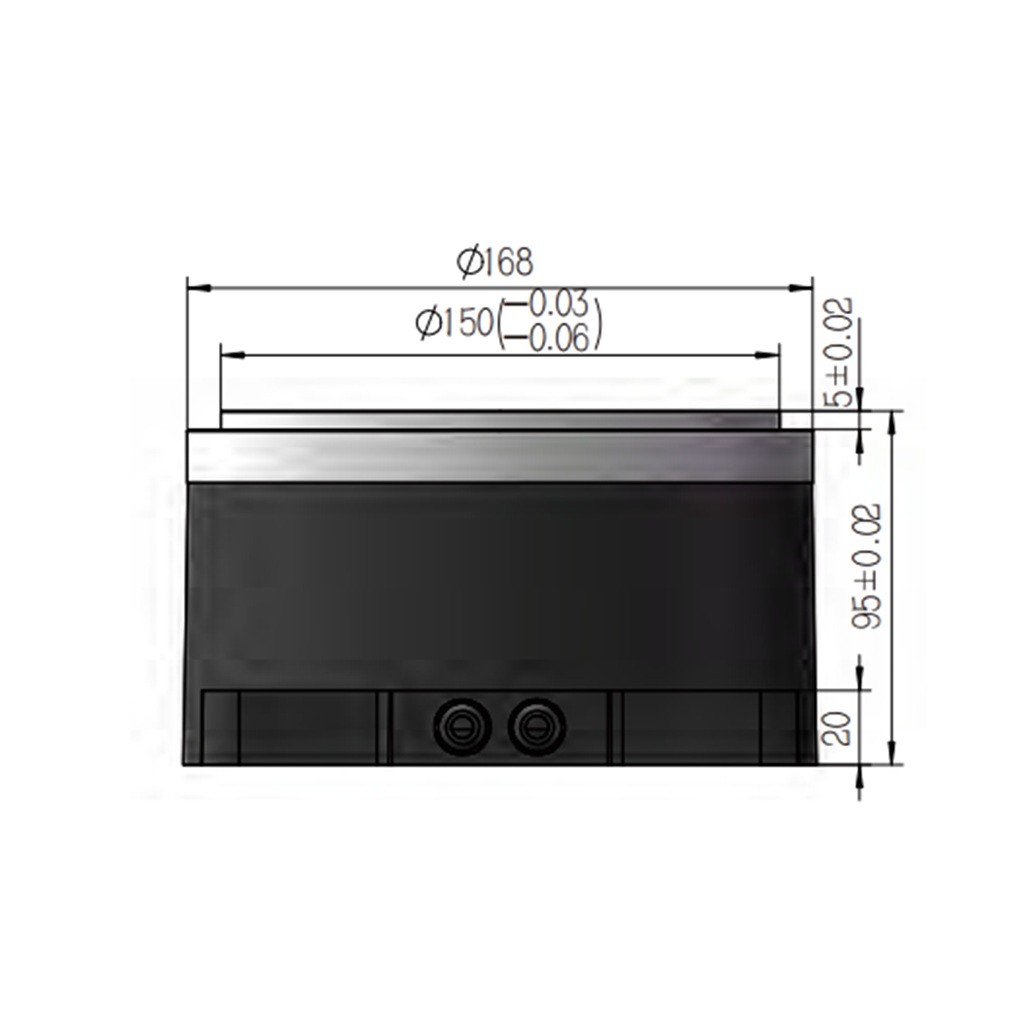

Чертеж
|
|
Исполнения
Текст описание исполнения
