Опорные модули TBR..UU — TBR…LUU

Артикул: TBR...UU - TBR...LUU

ø 16 — 30

Опорные модули серии TBR…UU (укороченный), TBR…LUU (удлиненный) для цилиндрических рельс используются для обеспечения опоры и устойчивости рельса. Каретки изготовлены из высококачественных материалов, отличаются прочностью и долговечностью.

Модуль опорный для валов диаметром от 16 до 30 мм.

Удлиненная модификация модуля (с 2мя подшипниками) отмечается литерой «L».

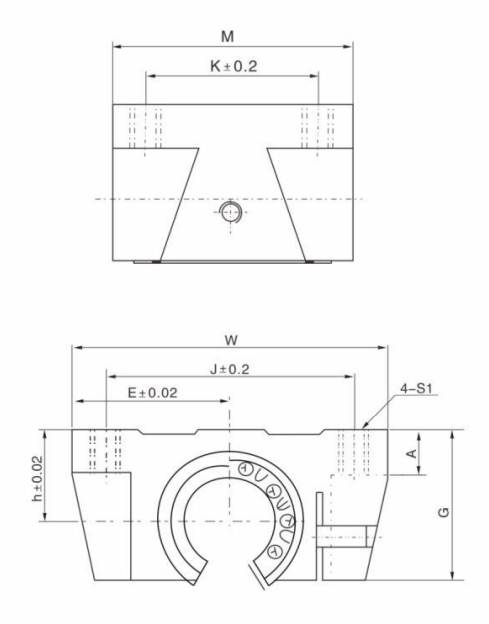

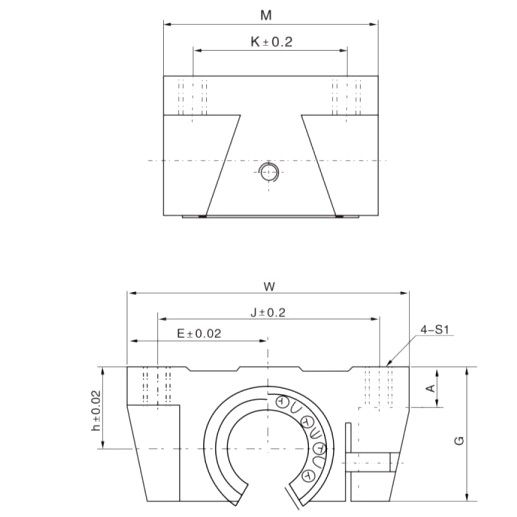

Чертеж опорных модулей серии TBR

Размерный ряд опорного модуля (каретка) TBR…UU — TBR…LUU

Наименование ø вала dynamic CN static CoN W G A M S1 J К E h Втулка
TBR16UU ø16 392  490   62 26  42  M5  50  30  31  18  LM16UU-OP
TBR20UU ø20 784 1176 68 31 10 51 M6 54 37 34 21 LM20UU-OP
TBR25UU ø25 1568 2352 82 41 12 65 M8 65 50 41 28 LM25UU-OP
TBR30UU ø30 1764 2940 91 48 12 75 M8 75 60 45.5 33.5 LM30UU-OP
TBR16LUU ø16 780 980 62 26 8 85 M5 50 60 31 18 LM16LUU-OP
TBR20LUU ø20 1568 2352 68 31 10 96 M6 54 70 34 21 LM20LUU-OP
TBR25LUU ø25 3136 4704 82 41 12 130 M8 65 100 41 28 LM25LUU-OP
TBR30LUU ø30 3528 5880 91 48 12 140 M8 75 110 45.5 33.5 LM30LUU-OP
