Роликовые направляющие LGD (двухосные)
Артикул: LGD
двухосные роликовые направляющие с V-образными дорожками; серия: LGD; исполнения для легких и повышенных нагрузок; типоразмеры: 6-16
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Роликовые направляющие LGD (двухосные линейные роликовые направляющие) предназначены для обеспечения плавного и точного перемещения в различных областях применения. Система использует V-образное расположение двух рядов роликов, установленных на отдельных рельсах, что обеспечивает высокую грузоподъемность и жесткость. Направляющие LGD подходят для использования в станках, промышленных роботах и других системах, требующих точного управления и способности выдерживать значительные нагрузки.
Ключевые параметры линейки:
-
Тип: Двухосные роликовые направляющие
-
Размерный ряд: 6, 8, 12, 16 (диаметр оси, мм)
-
Динамическая нагрузка: от 100 до 520 Н
-
Статическая нагрузка: от 130 до 620 Н
-
Вес рельса: от 1.25 до 4.7 кг/м (1250-4700 г/м)
-
Применение: Станки, промышленные роботы, транспортное оборудование
Роликовые направляющие LGD представляют собой прецизионные компоненты для линейного перемещения, в которых используются два ряда роликов, расположенных под углом друг к другу. Такая конструкция обеспечивает равномерное распределение нагрузки и высокую жесткость во всех направлениях. Направляющие состоят из рельса с V-образными дорожками и каретки с роликами, которые обеспечивают низкое трение и длительный срок службы.
Области применения:
-
Станки с ЧПУ
-
Промышленные роботы
-
Автоматизированные линии
-
Высокоточное измерительное оборудование
-
Транспортные системы
Конструктивные особенности:
-
Рельс: Имеет две прецизионные V-образные дорожки качения.
-
Каретка: Оснащена роликами, расположенными V-образно, что обеспечивает высокую жесткость и точность.
-
Материал: Изготовлены из закаленной стали, гарантирующей долговечность и износостойкость.
-
Крепление: Каретка имеет резьбовые отверстия для монтажа оборудования.
Аналоги и совместимость:
Направляющие LGD являются аналогами подобных роликовых систем ведущих производителей.
Важная информация при заказе
-
Обозначение при заказе:
Указывайте модель и, при необходимости, вариант грузоподъемности.
*Пример: LGD12-2 — рельс и каретка с усиленной нагрузкой* -
Комплектация:
-
Рельсы и каретки заказываются отдельно.
-
Возможна поставка комплектов под заказ.
-
-
Длина рельсов:
Рельсы поставляются стандартной длины (Lmax) с возможностью резки в размер. -
Класс точности:
Уточняйте требуемый класс точности при заказе.
Характеристики
Габаритные размеры (общие)
Единица измерения: мм
| Модель | Диаметр оси | H | W | W2 |
|---|---|---|---|---|
| LGD6 | 6 | 29 | 60 | 26 |
| LGD8 | 8 | 33 | 67 | 30 |
| LGD12 | 12 | 39 | 82 | 36 |
| LGD16 | 16 | 50 | 120 | 50 |
Размеры каретки
Единица измерения: мм
| Модель | H1 | H2 | W1 | L1 | B | C | Количество монтажных отверстий |
|---|---|---|---|---|---|---|---|
| LGD6 | 26 | 12 | 58 | 60/100 | 38 | 40/75 | 4/4 |
| LGD8 | 27.5 | 14 | 65 | 70/100 | 45 | 45/75 | 4/4 |
| LGD12 | 35 | 12 | 80 | 60/100/140/160 | 54 | 36/76/116/136 | 4/8/8-6/8 |
| LGD16 | 45 | 14 | 118 | 150/190 | 190 | 120/150 | 8/8-6 |
Размеры рельса и крепления
Единица измерения: мм
| Модель | Монтажный винт (S1) | H3 | d1 | d | p | p1 | Lmax (макс. длина) |
|---|---|---|---|---|---|---|---|
| LGD6 | M5×8 | 6.5 | 9.5 | 5.5 | 60 | 4000 | |
| LGD8 | M6×9 | 8 | 9.5 | 5.5 | 80 | 4000 | |
| LGD12 | M6×12 | 8 | 10.5 | 6.5 | 100 | 50 | 6000 |
| LGD16 | M8×14 | 10 | 14 | 8.5 | 80 | 6000 | |
Нагрузочные характеристики и масса
| Модель | Базовая динамическая нагрузка C (Н) | Базовая статическая нагрузка Co (Н) | Количество роликов | Вес (г/м) | Вес (кг/м) |
|---|---|---|---|---|---|
| LGD6 | 100/120 | 130/150 | 4/4 | 1250 | 1.25 |
| LGD8 | 120/140 | 190/210 | 4/4 | 2000 | 2.0 |
| LGD12 | 140/180/190-210/220-260 | 230/300-330/350-400 | 2/4/4-6/8 | 3100 | 3.1 |
| LGD16 | 480/520 | 540/620 | 4/4-6 | 4700 | 4.7 |

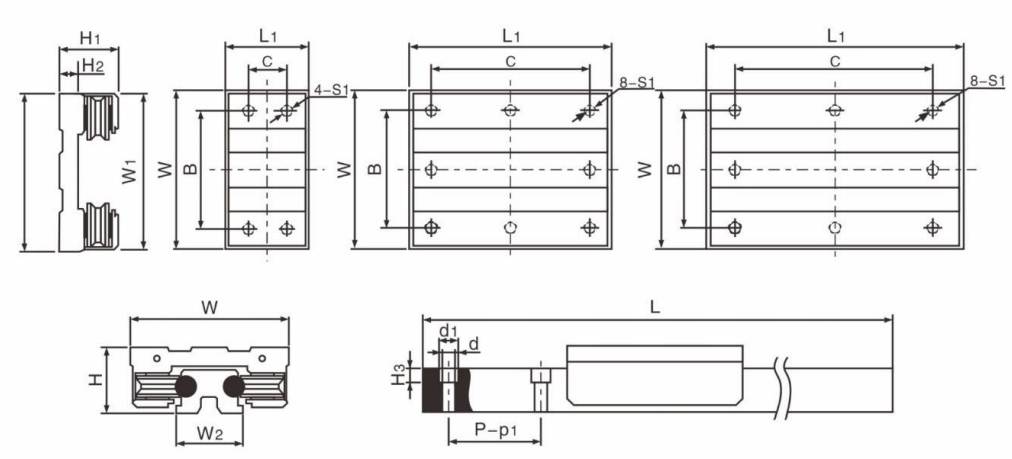

Чертеж
Исполнения
| Модель | Диаметр оси (мм) | Длина каретки L1 (мм) | Динам. нагрузка C (Н) | Масса рельса (кг/м) | Применение |
|---|---|---|---|---|---|
| LGD6 | 6 | 60/100 | 100/120 | 1.25 | Легкие нагрузки, компактное оборудование |
| LGD8 | 8 | 70/100 | 120/140 | 2.0 | Средние нагрузки, станки малого размера |
| LGD12-1 | 12 | 60/100/140/160 | 140/180/190-210/220-260 | 3.1 | Универсальное применение |
| LGD12-2 | 12 | 150/190 | 480/520 | 3.1 | Повышенные нагрузки |
| LGD16 | 16 | 90 | 520 | 4.7 | Тяжелое оборудование, высокие нагрузки |
