Рельсовые направляющие EGH с низкопрофильной кареткой EGH-SA/EGH-CA
Артикул: EGH
тип блока: H — прямоугольный (низкий профиль); серия: EG — компактная; исп.: SA (стандартное), CA (с удлиненной кареткой); типоразмеры: 15-30
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Рельсовые направляющие серии EGH с блоком кареткой прямоугольного типа EGH-SA/EGH-CA — тип линейных рельсов, которые используются в различных областях. Они изготавливаются из высококачественного материала, который обеспечивает прочность и долговечность. Данные профильные направляющие разработаны для обеспечения плавного и точного перемещения, что делает их идеальными для использования в станках с ЧПУ, 3D-принтерах и других подобных приложениях.
Ключевые параметры линейки:
-
Тип блока: H — прямоугольный (низкий профиль)
-
Серия: EG — экономичная / компактная
-
Исполнение: SA (стандартное), CA (с удлиненной кареткой)
-
Размерный ряд: 15, 20, 25, 30
-
Динамическая нагрузка (C): до 23.70 кН
-
Статическая нагрузка (Co): до 47.46 кН
-
Высота профиля (H): от 24 до 42 мм (низкий профиль)
-
Применение: 3D-принтеры, лазерные граверы, легкие станки с ЧПУ, медицинское оборудование, автоматизация
Важная информация при заказе
-
Обозначение при заказе:
Указывайте полное обозначение модели и требуемую длину рельса.
Пример: EGH15SA — каретка, рельс EGH15R длиной 1000 мм -
Комплектация:
-
Каретки и рельсы заказываются отдельно
-
Возможна поставка комплектов под заказ
-
-
Длина рельсов:
Рельсы поставляются стандартной длины (до 4000 мм) с возможностью резки в размер -
Класс точности:
Уточняйте требуемый класс точности при заказе (C, H, P)
Размерный ряд и характеристики направляющих серии EG с кареткой H
| Наименование | Размеры в сборе, мм | Размеры блока, мм | Размеры рельса, мм | Момент | Вес | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | Wr | Hr | D | h | d | P | E | Mr kN-m | Mp kN-m | My kN-m | Блок кг | Рельс кг/м | |
| EGH15SA | 24 | 4,5 | 9,5 | 34 | 26 | 4 | — | 23,1 | 40,1 | 14,8 | 5,7 | M4x6 | 6 | 5,5 | 6 | 15 | 12,5 | 6 | 4,5 | 3,5 | 60 | M3x16 | 5,35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.4 | 1.25 |
| EGH15CA | 24 | 4,5 | 9,5 | 34 | 26 | 4 | 26 | 39,8 | 56,8 | 10,15 | 5,7 | M4x6 | 6 | 5,5 | 6 | 15 | 12,5 | 6 | 4,5 | 3,5 | 60 | M3x16 | 7,83 | 16,19 | 0.13 | 0.1 | 0.1 | 0.15 | |
| EGH20SA | 28 | 6 | 11 | 42 | 32 | 5 | — | 29 | 50 | 18,75 | 12 | M5x7 | 7,5 | 6 | 6 | 20 | 15,5 | 9,5 | 8,5 | 6 | 60 | M3x16 | 7,23 | 12,74 | 0.13 | 1.06 | 1.06 | 0.15 | 2.08 |
| EGH20CA | 28 | 6 | 11 | 42 | 32 | 5 | 32 | 48,1 | 69,1 | 12,3 | 12 | M5x7 | 7,5 | 6 | 6 | 20 | 15,5 | 9,5 | 8,5 | 6 | 60 | M5x16 | 10,31 | 21,13 | 0.22 | 0.16 | 0.16 | 0.24 | |
| EGH25SA | 33 | 7 | 12,5 | 48 | 35 | 6,5 | — | 35,5 | 59,1 | 21,9 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | M6x20 | 11,40 | 19,50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 |
| EGH25CA | 33 | 7 | 12,5 | 48 | 35 | 6,5 | 35 | 59 | 82,6 | 16,15 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | M6x20 | 16,27 | 32,40 | 0.38 | 0.32 | 0.32 | 0.41 | |
| EGH30sA | 42 | 10 | 16 | 60 | 40 | 10 | — | 41,5 | 69,5 | 26,75 | 12 | M8x12 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | M6x25 | 16,42 | 28,10 | 0.4 | 0.21 | 0.21 | 0.45 | 4.35 |
| EGH30CA | 42 | 10 | 16 | 60 | 40 | 10 | 40 | 70,1 | 98,1 | 21,05 | 12 | M8x12 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | M6x25 | 23,70 | 47,46 | 0.68 | 0.55 | 0.55 | 0.76 | |
Характеристики
Габаритные и установочные размеры каретки
Единица измерения: мм
| Модель | H | H1 | N | W | B | B1 | C | L1 | L | K1 | G | M×l | T2 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EGH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | — | 23.1 | 40.1 | 14.8 | 5.7 | M4×6 | 6 | 5.5 | 6 |
| EGH15CA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | 26 | 39.8 | 56.8 | 10.15 | 5.7 | M4×6 | 6 | 5.5 | 6 |
| EGH20SA | 28 | 6 | 11 | 42 | 32 | 5 | — | 29 | 50 | 18.75 | 12 | M5×7 | 7.5 | 6 | 20 |
| EGH20CA | 28 | 6 | 11 | 42 | 32 | 5 | 32 | 48.1 | 69.1 | 12.3 | 12 | M5×7 | 7.5 | 6 | 20 |
| EGH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | — | 35.5 | 59.1 | 21.9 | 12 | M6×9 | 8 | 8 | 8 |
| EGH25CA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | 35 | 59 | 82.6 | 16.15 | 12 | M6×9 | 8 | 8 | 8 |
| EGH30SA | 42 | 10 | 16 | 60 | 40 | 10 | — | 41.5 | 69.5 | 26.75 | 12 | M8×12 | 9 | 8 | 9 |
| EGH30CA | 42 | 10 | 16 | 60 | 40 | 10 | 40 | 70.1 | 98.1 | 21.05 | 12 | M8×12 | 9 | 8 | 9 |
Размеры направляющей (рельса)
Единица измерения: мм
| Модель | Wr | Hr | D | h | d | P | Крепежный винт |
|---|---|---|---|---|---|---|---|
| EGH15SA/CA | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | M3×16 |
| EGH20SA/CA | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | M5×16 |
| EGH25SA/CA | 23 | 18 | 11 | 9 | 7 | 60 | M6×20 |
| EGH30SA/CA | 28 | 23 | 11 | 9 | 7 | 80 | M6×25 |
Нагрузочные характеристики и масса
| Модель | Базовая динамическая нагрузка C (кН) | Базовая статическая нагрузка Co (кН) | MR (кН·м) | MP (кН·м) | MY (кН·м) | Масса каретки (кг) | Масса рельса (кг/м) |
|---|---|---|---|---|---|---|---|
| EGH15SA | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.40 | 1.25 |
| EGH15CA | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | 1.25 |
| EGH20SA | 7.23 | 12.74 | 0.13 | 1.06 | 1.06 | 0.15 | 2.08 |
| EGH20CA | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | 2.08 |
| EGH25SA | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 |
| EGH25CA | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | 2.67 |
| EGH30SA | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 |
| EGH30CA | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | 4.35 |

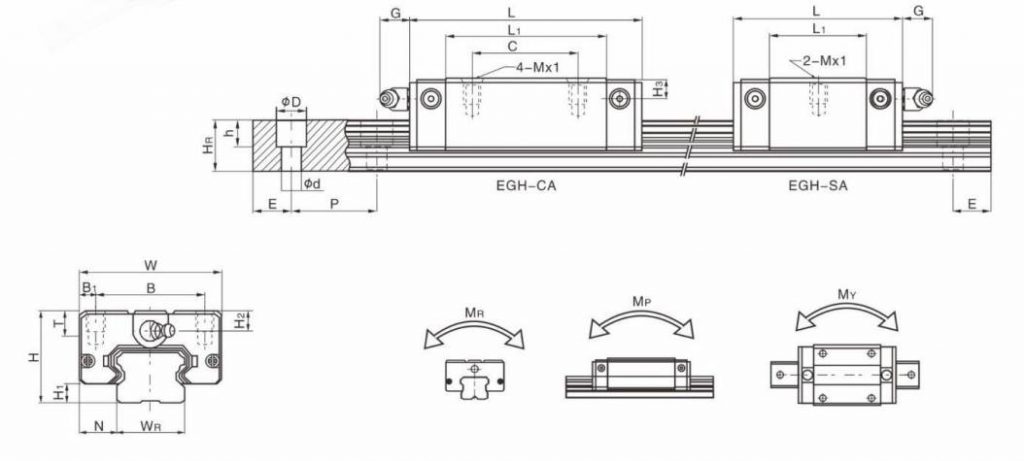

Чертеж
Исполнения
| Модель | Тип | Высота профиля H (мм) | Длина каретки L (мм) | Динам. нагрузка C (кН) | Кол-во креп. отверстий | Масса каретки (кг) | Применение |
|---|---|---|---|---|---|---|---|
| EGH15SA | SA | 24 | 40.1 | 5.35 | 2 | 0.40 | Компактные 3D-принтеры |
| EGH15CA | CA | 24 | 56.8 | 7.83 | 4 | 0.15 | Легкие лазерные граверы |
| EGH20SA | SA | 28 | 50 | 7.23 | 2 | 0.15 | Небольшие станки |
| EGH20CA | CA | 28 | 69.1 | 10.31 | 4 | 0.24 | Легкие фрезерные станки |
| EGH25SA | SA | 33 | 59.1 | 11.40 | 2 | 0.25 | Универсальные станки |
| EGH25CA | CA | 33 | 82.6 | 16.27 | 4 | 0.41 | Средние нагрузки |
| EGH30SA | SA | 42 | 69.5 | 16.42 | 2 | 0.45 | Промышленное оборудование |
| EGH30CA | CA | 42 | 98.1 | 23.70 | 4 | 0.76 | Повышенные нагрузки |
