Роликовые направляющие OSG (внешние двухвальные)
Артикул: OSG
роликовые направляющие с внешними валами (двухрядные); серия: OSG; исполнение: OSGR (рельс), OSGB (блок/каретка); типоразмеры: 20-40
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Рельсовые направляющие серии OSG разработаны для обеспечения плавного и точного перемещения в различных областях применения. Направляющие изготовлены из закаленной стали для обеспечения прочности и долговечности, а подшипники разработаны для обеспечения низкого трения и длительного срока служба.
Области применения:
-
Самоуправляемые станки
-
Шлифовальные станки
-
Высокопроизводительные отрезные станки
-
Транспортное оборудование
-
Измерительное оборудование
-
Машины и устройства с высокими требованиями к точности позиционирования
Ключевые параметры линейки:
-
Тип: Роликовые направляющие с внешними валами (двухрядные)
-
Серия: OSG
-
Исполнение: OSGR (рельс), OSGB (блок/каретка)
-
Размерный ряд: 20, 25, 30, 40
-
Динамическая нагрузка: до 4000 Н
-
Статическая нагрузка: до 4000 Н
-
Масса каретки: от 113 до 520 г
-
Масса рельса: от 1.23 до 5.22 кг/м
-
Применение: Тяжелое машиностроение, высокоточное оборудование, станки с высокими требованиями к жесткости
Рельсовые направляющие серии OSG представляют собой прецизионные компоненты для систем линейного перемещения с роликовыми элементами качения и внешним расположением валов. Эта конструкция обеспечивает еще большую жесткость и нагрузочную способность по сравнению со стандартными роликовыми направляющими.
Преимущества внешних двухвальных направляющих:
-
Максимальная жесткость конструкции
-
Очень высокая нагрузочная способность
-
Устойчивость к ударным нагрузкам
-
Длительный срок службы в тяжелых условиях
-
Высокая точность позиционирования
Конструктивные особенности:
-
Рельс (OSGR): Имеет две внешние прецизионные дорожки качения
-
Каретка (OSGB): Оснащена роликовыми элементами, охватывающими рельс снаружи
-
Роликовые элементы: Обеспечивают низкое трение и максимальную жесткость
-
Закаленная сталь: Направляющие изготовлены из закаленной стали для обеспечения долговечности и прочности
Аналоги и совместимость:
Направляющие OSG являются аналогами серий ведущих производителей:
-
Hiwin (Тайвань) — серия RGH (тяжелая)
-
TBI Motion (Тайвань) — серия TRH (усиленная)
-
THK (Япония) — серия SRG
-
NSK (Япония) — серия RA (усиленная)
Размерный ряд рельсовых направляющих серии OSG
SG |
SGR |
SGB |
||||||||||||||||||||||||
H |
W |
W1 |
H2 |
dp |
P |
T |
m1 |
m |
W |
H1 |
L |
B |
L1 |
S |
Yo |
Zo |
Mxo,Myo,Mzo |
kg |
||||||||
OSG-20 |
30 |
60 |
26 |
18 |
5.5 |
60 |
6 |
1230 |
12 |
9.5 |
5.5 |
60 |
12 |
60 |
38 |
38 |
M5 |
M5 |
4.2 |
700 |
660 |
23.03, 33.41, 35.47 |
120 |
|||
OSG-25 |
35 |
80 |
30 |
21 |
6.5 |
60 |
8 |
2015 |
14 |
11 |
6.5 |
80 |
12 |
80 |
51 |
51 |
M6 |
M6 |
4.2 |
1000 |
1400 |
62.76, 95.2, 68 |
240 |
|||
OSG-30 |
40 |
100 |
36 |
25 |
6.5 |
60 |
10 |
2987 |
15 |
11 |
6.5 |
100 |
16.5 |
100 |
61 |
61 |
M8 |
M6 |
5.2 |
1800 |
2100 |
105.98, 172.54, 147.89 |
520 |
|||
OSG-40 |
50 |
130 |
47 |
31.5 |
8.8 |
60 |
12 |
5216 |
20 |
14 |
9 |
130 |
18 |
130 |
84 |
84 |
M10 |
M6 |
6.2 |
4000 |
4000 |
280.64, 448, 448 |
113 |
|||
Сравнение серий SG и OSG
| Параметр | SG (внутренние валы) | OSG (внешние валы) |
|---|---|---|
| Расположение валов | Внутреннее | Внешнее |
| Жесткость | Высокая | Очень высокая |
| Нагрузочная способность | Высокая | Максимальная |
| Габариты | Компактные | Увеличенные |
| Применение | Общее тяжелое | Экстремально тяжелое |
Важная информация при заказе
-
Обозначение при заказе:
Указывайте полное обозначение модели.
*Пример: OSG-25 — комплект (рельс + каретка) длиной 1000 мм* -
Комплектация:
-
Рельсы (OSGR) и каретки (OSGB) заказываются отдельно
-
Возможна поставка комплектов под заказ
-
-
Длина рельсов:
Рельсы поставляются стандартной длины с возможностью резки в размер
Характеристики
Габаритные размеры рельса (OSGR)
Единица измерения: мм
| Модель | H (мм) | W (мм) | W1 (мм) | H2 (мм) | dp (мм) | P (мм) | Вал (мм) | Вес рельса (кг/м) |
|---|---|---|---|---|---|---|---|---|
| OSG-20 | 30 | 60 | 26 | 18 | 5.5 | 60 | 6 | 1.23 |
| OSG-25 | 35 | 80 | 30 | 21 | 6.5 | 60 | 8 | 2.02 |
| OSG-30 | 40 | 100 | 36 | 25 | 6.5 | 60 | 10 | 2.99 |
| OSG-40 | 50 | 130 | 47 | 31.5 | 8.5 | 60 | 12 | 5.22 |
Размеры каретки (OSGB)
Единица измерения: мм
| Модель | W | H1 | L | B | L1 | S | U | K |
|---|---|---|---|---|---|---|---|---|
| OSG-20 | 60 | 12 | 60 | 38 | 38 | M5 | M5 | 4.2 |
| OSG-25 | 80 | 12 | 80 | 51 | 51 | M6 | M6 | 4.2 |
| OSG-30 | 100 | 16.5 | 100 | 61 | 61 | M8 | M6 | 5.2 |
| OSG-40 | 130 | 18 | 130 | 84 | 84 | M10 | M6 | 6.2 |
Нагрузочные характеристики и масса
| Модель | Базовая динамическая нагрузка C (Н) | Базовая статическая нагрузка Co (Н) | Mxo (Н·м) | Myo (Н·м) | Mzo (Н·м) | Масса каретки (кг) |
|---|---|---|---|---|---|---|
| OSG-20 | 700 | 660 | 23.03 | 33.41 | 35.47 | 0.12 |
| OSG-25 | 1000 | 1400 | 62.76 | 95.2 | 68 | 0.24 |
| OSG-30 | 1800 | 2100 | 105.98 | 172.54 | 147.89 | 0.52 |
| OSG-40 | 4000 | 4000 | 280.64 | 448 | 448 | 0.113 |

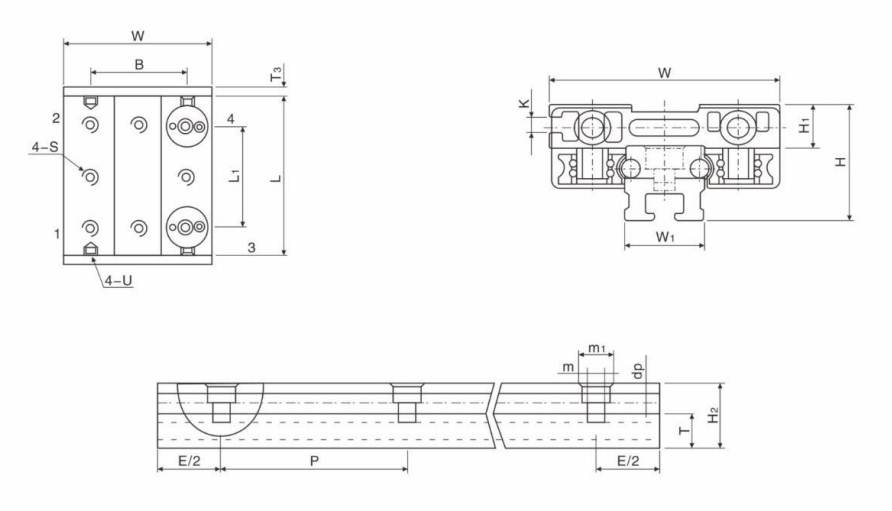

Чертеж
Исполнения
| Модель | Высота H (мм) | Ширина W (мм) | Длина каретки L (мм) | Динам. нагрузка C (Н) | Вес рельса (кг/м) | Вес каретки (кг) | Применение |
|---|---|---|---|---|---|---|---|
| OSG-20 | 30 | 60 | 60 | 700 | 1.23 | 0.12 | Легкое промышленное оборудование |
| OSG-25 | 35 | 80 | 80 | 1000 | 2.02 | 0.24 | Средние нагрузки |
| OSG-30 | 40 | 100 | 100 | 1800 | 2.99 | 0.52 | Тяжелые станки |
| OSG-40 | 50 | 130 | 130 | 4000 | 5.22 | 0.113 | Тяжелое машиностроение |
