Кулачковые муфты SRJ

Артикул: SRJ

ø 20-65 мм, отверстия: 4-38 мм, момент: до 320 Н·м

Оставить заявку Узнать цену

Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.

Актуальные цены и наличие - на сайте unitmc.shop и маркетплейсах
Интернет-магазин(для юр. лиц)

Интернет-магазин
(для юр. лиц)

Магазины
для физических лиц

Описание

Кулачковые муфты серии SRJ (размеры 20C — 65C) — высокоточные соединительные элементы, предназначенные для передачи вращающего момента между валом двигателя и винтом ШВП (шарико-винтовой передачи). Муфты не только обеспечивают надежное соединение валов, но также выполняют функцию компенсации несоосности (радиальной, угловой и осевой).

Ключевые параметры линейки:

  • Тип: Кулачковая (Oldham) муфта с эластичным промежуточным элементом

  • Диапазон наружных диаметров (A): от 20 до 65 мм

  • Диапазон посадочных диаметров (d1/d2): от 4 до 38 мм (под различные валы)

  • Материал: Алюминиевый сплав (корпус), инженерный пластик (промежуточный элемент)

  • Максимальный крутящий момент: до 320 Н·м

  • Максимальная частота вращения: до 15200 мин⁻¹

  • Применение: Станки с ЧПУ, сервоприводы, шаговые двигатели, винтовые передачи, робототехника, автоматизированные линии.

Кулачковые муфты серии SRJ (также известные как муфты Oldham/Олдхэм) представляют собой наиболее популярный тип соединительных муфт для прецизионного оборудования. Почти в любом агрегате, в котором присутствует механическая передача, присутствуют соединительные муфты. Наиболее популярные — кулачковые муфты.

Конструкция муфты включает три основных элемента: две алюминиевые полумуфты с кулачками и центральный эластичный элемент (вставку) из инженерного пластика. Такая конструкция обеспечивает:

  1. Надежное соединение вала двигателя и вала ШВП.

  2. Компенсацию несоосности: муфты эффективно компенсируют радиальное, угловое и осевое смещение валов, защищая подшипники и повышая срок службы оборудования.

  3. Демпфирование вибраций: эластичный элемент гасит ударные нагрузки и вибрации, обеспечивая плавность хода.

Конструктивные особенности:

  • Корпус: Выполнен из высокопрочного алюминиевого сплава, что обеспечивает легкость и высокую жесткость.

  • Промежуточный элемент: Изготовлен из инженерного пластика, обладает износостойкостью и упругостью.

  • Крепление: Стопорные винты (M) для надежной фиксации на валах.

  • Стандартные отверстия: Муфты поставляются с отверстиями стандартного диаметра (H8) под различные размеры валов. Возможно изготовление отверстий по чертежам заказчика (до максимального диаметра dmax).

Аналоги и совместимость:
Муфты SRJ являются взаимозаменяемыми с кулачковыми муфтами других производителей:

  • Аналоги Hiwin, TBI Motion

  • Совместимы с муфтами Bosch Rexroth, THK, NSK

  • Аналоги европейских и азиатских брендов

Преимущества использования

  • Компенсация несоосности: Эффективно работают при радиальных, угловых и осевых смещениях.

  • Высокая жесткость: Обеспечивают точную передачу момента без люфтов.

  • Демпфирование: Снижают вибрации и ударные нагрузки.

  • Электрическая изоляция: Промежуточный элемент разрывает гальваническую связь между валами.

  • Простота монтажа: Легко устанавливаются и заменяются.

  • Широкий выбор типоразмеров: Под любые распространенные диаметры валов.

Важная информация при заказе

  1. Обозначение при заказе:
    Указывайте модель муфты и требуемые диаметры отверстий.
    *Пример: SRJ-40C-14×16* (муфта SRJ-40C с отверстиями 14 мм и 16 мм)

  2. Подбор под ШВП и двигатель:
    При заказе уточняйте:

    • Диаметр вала двигателя (шагового или сервопривода)

    • Диаметр конца вала ШВП (обычно совпадает с номинальным диаметром d или меньше)

    • Требуемый крутящий момент

  3. Стандартные и нестандартные отверстия:

    • Отверстия стандартных диаметров (H8) — в наличии

    • Возможно изготовление отверстий любого диаметра под заказ (в пределах dmax)

  4. Оригиналы и аналоги:
    При оформлении заявки уточняйте, требуется ли вам оригинальный компонент или допускается установка проверенного аналога.

Размеры кулачковых муфт серии SRJ

Модель A L L1 dmax d1 d2 M
SRJ-20C 20 30 10 10 4, 5, 6, 6.35, 7, 8, 10

5, 6, 6.35, 8, 9, 9.5, 10, 11, 12, 14, 15

8, 9.5, 10, 11, 12, 14, 15, 16, 18, 19, 20

12, 15, 16, 18, 19, 20, 22, 24, 25

20, 22, 24, 25, 28, 30, 32, 35, 38

 M3
SRJ-30C 30 35 11 16 M4
SRJ-40C 40 66 25 22 M5
SRJ-55C 55 78 30 28 M6
SRJ-65C 65 90 35 38 M8

Эксплуатационные характеристики

Модель N.m N.m Макс. обороты N.m/rad N.m/rad
SRJ-20C 5 10 15200 51.0 151
SRJ-30C 12.5 25 10200 170.9 505
SRJ-40C 17 34 7600 857.5 2571
SRJ-55C 60 120 5600 2060 6163
SRJ-65C 160 320 4700 3430 10291

Значения момента инерции и допустимой несоосности для муфт SRJ

Модель kg kg kgm2 kgm2 mm grad mm
SRJ-20C 8.5

X103

 1.7

X103

 0.46

X103

 0.073

X103

 0.10 1.0 0.8
SRJ-30C 18

X103

 4.2

X103

 2.5

X103

 0.45

X103

 0.15 1.0 1
SRJ-40C 64

X103

 6.5

X103

 20.1

X103

 1.44

X103

 0.15 1.0 1.2
SRJ-55C 130

X103

 17.4

X103

 50.5

X103

 7.3

X103

 0.20 1.0 1.4
SRJ-65C 250

X103

 28.6

X103

 200.1

X103

 16.3

X103

 0.20 1.0 1.5

Характеристики

Единица измерения: мм

Модель Наружный диаметр (A) Длина (L1) Резьба стопора (M) Макс. отверстие (dmax) Стандартные отверстия (d1/d2) (H8)
SRJ-20C 20 30 M3 10 4, 5, 6, 6.35, 7, 8, 10
SRJ-30C 30 35 M4 16 5, 6, 6.35, 8, 9, 9.5, 10, 11, 12, 14, 15
SRJ-40C 40 66 M5 22 8, 9.5, 10, 11, 12, 14, 15, 16, 18, 19, 20
SRJ-55C 55 78 M6 28 12, 15, 16, 18, 19, 20, 22, 24, 25
SRJ-65C 65 90 M8 38 20, 22, 24, 25, 28, 30, 32, 35, 38

Пример обозначения: SRJ-30C-6×8 — муфта серии SRJ, типоразмер 30C, с отверстиями 6 мм и 8 мм.

Эксплуатационные характеристики

Модель Номин. крутящий момент (Н·м) Макс. крутящий момент (Н·м) Макс. частота вращения (мин⁻¹) Статическая жесткость (Н·м/рад) Динамическая жесткость (Н·м/рад)
SRJ-20C 5 10 15200 51.0 151
SRJ-30C 12.5 25 10200 170.9 505
SRJ-40C 17 34 7600 857.5 2571
SRJ-55C 60 120 5600 2060 6163
SRJ-65C 160 320 4700 3430 10291

Компенсационные характеристики и момент инерции

Модель Вес (кг) Момент инерции J муфты в сборе (кг·м²) Момент инерции J эластичного элемента (кг·м²) Допустимое радиальное смещение (мм) Допустимое угловое смещение (°) Допустимое осевое смещение (мм)
SRJ-20C 8.5×10⁻³ 0.46×10⁻³ 0.073×10⁻³ 0.10 1.0 0.8
SRJ-30C 18×10⁻³ 2.5×10⁻³ 0.45×10⁻³ 0.15 1.0 1
SRJ-40C 64×10⁻³ 20.1×10⁻³ 1.44×10⁻³ 0.15 1.0 1.2
SRJ-55C 130×10⁻³ 50.5×10⁻³ 7.3×10⁻³ 0.20 1.0 1.4
SRJ-65C 250×10⁻³ 200.1×10⁻³ 16.3×10⁻³ 0.20 1.0 1.5

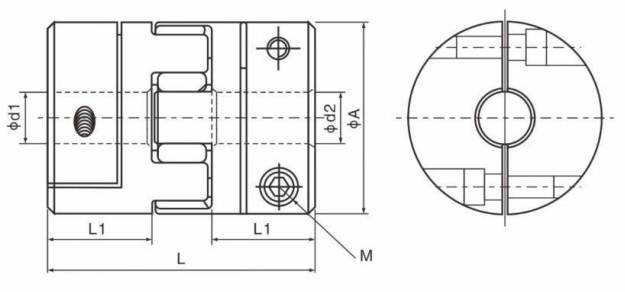

Чертеж

Чертеж кулачковых муфт SRJ

Исполнения

Кулачковые муфты серии SRJ доступны в различных исполнениях для разных типов приводов.

Модельный ряд по размеру:

  • SRJ-20C: Для малых шаговых двигателей и легких ШВП (диаметр вала до 10 мм)

  • SRJ-30C: Для средних шаговых двигателей (вал до 16 мм)

  • SRJ-40C: Для сервоприводов малой и средней мощности (вал до 22 мм)

  • SRJ-55C: Для сервоприводов средней мощности (вал до 28 мм)

  • SRJ-65C: Для мощных сервоприводов (вал до 38 мм)

Исполнения по отверстиям:

  • Со стандартными отверстиями (см. таблицу)

  • С комбинированными отверстиями (разные диаметры d1 и d2)

  • Под заказ: возможно изготовление отверстий любого диаметра в пределах dmax

Аналоги и совместимость:
Муфты SRJ являются взаимозаменяемыми с кулачковыми муфтами других производителей:

  • Аналоги Hiwin, TBI Motion

  • Совместимы с муфтами Bosch Rexroth, THK, NSK

  • Аналоги европейских и азиатских брендов
