Шарико-винтовые передачи тип SFE

Шарико-винтовые передачи (ШВП) серии SFE с двойной гайкой — высокоскоростные компоненты для прецизионного оборудования, требующего быстрых линейных перемещений. Конструкция с увеличенным шагом и двойной гайкой обеспечивает высокие нагрузочные и динамические характеристики. Размеры соответствуют стандарту DIN 69051.

Ключевые параметры линейки:

• ⌀ вала (номинальный диаметр): от 16 до 50 мм

• Шаг винта (большой): от 16 до 64 мм

• Динамическая нагрузка (Ca): до 7260 кгс

• Статическая нагрузка (Coa): до 27600 кгс

• Жесткость (K): до 117 кгс/мкм

• Тип гайки: Двойная фланцевая с 4 крепежными отверстиями

• Применение: Высокоскоростные обрабатывающие центры, автоматизация сборки, упаковочное оборудование, роботизированные системы, лазерные и плазменные резаки.

Шарико-винтовые передачи серии SFE представляют собой специализированную линейку ШВП с увеличенным шагом, предназначенную для оборудования, где критически важна высокая скорость линейных перемещений. Благодаря соотношению диаметра вала к шагу (например, 16 мм вал с шагом 16 или 32 мм), передачи SFE обеспечивают быстрое позиционирование без потери точности.

Конструктивные особенности:

• Гайка: Двойная, фланцевая, удлиненной конструкции. Обеспечивает высокую жесткость и позволяет воспринимать значительные нагрузки даже при больших скоростях.

• Количество стартов (заходов):

  • «-3» (2 старта/два оборота): Базовая конфигурация для большинства применений.

  • «-6» (4 старта/четыре оборота): Усиленная конфигурация для максимальных нагрузок и жесткости.

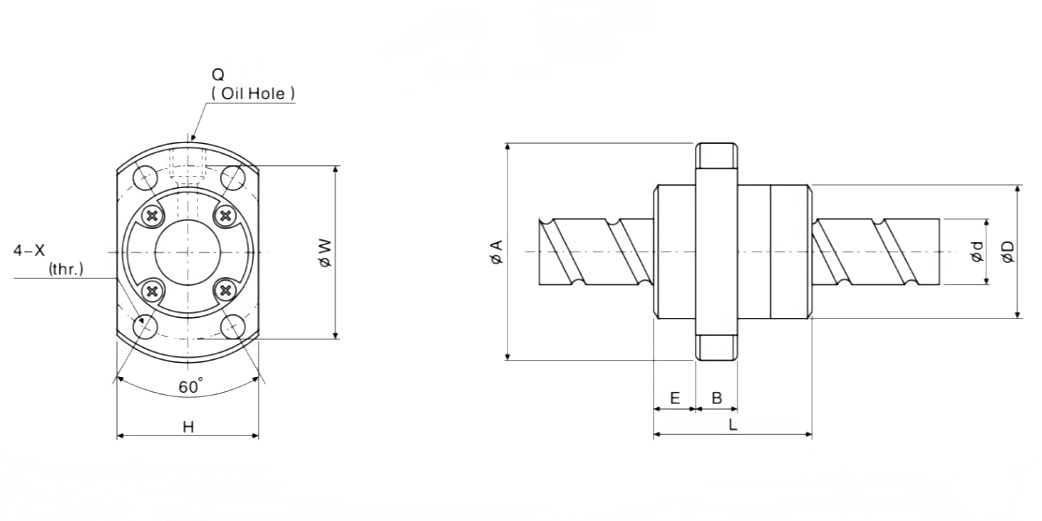

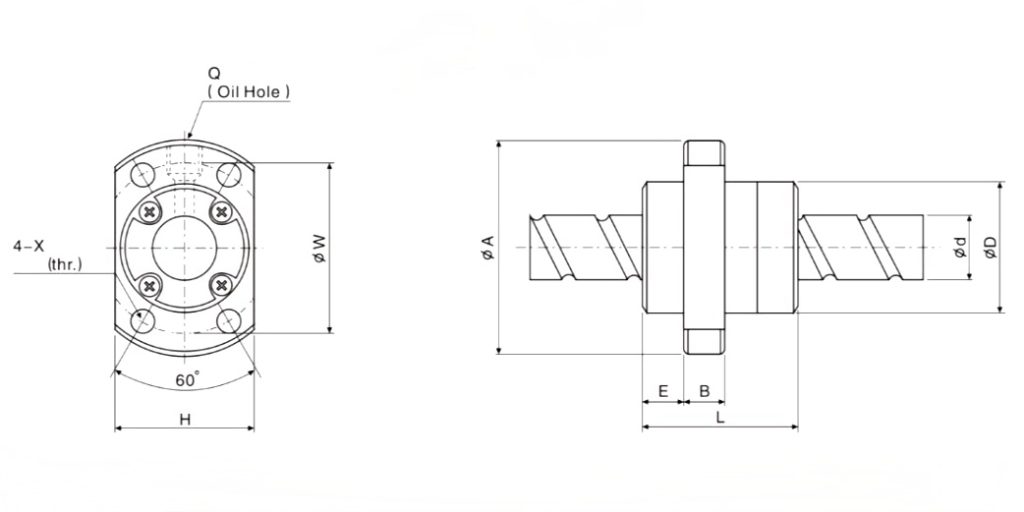

• Крепление: Гайки серии SFE оснащены 4 крепежными отверстиями (4-X) для всех типоразмеров, расположенными под углом 60°. Такая конфигурация обеспечивает надежную фиксацию при высокоскоростных перемещениях.

• Обслуживание: В корпусе гайки предусмотрено технологическое отверстие (Q) для установки пресс-масленки.

• Опционально (по запросу): Стандартные гайки поставляются без скребков (очистителей). При необходимости работы в загрязненной среде, пожалуйста, уточняйте наличие гаек со скребками у менеджеров.

Соответствие стандартам и аналогам:
Изделия серии SFE являются взаимозаменяемыми с компонентами ведущих мировых брендов. Мы поставляем как оригинальные компоненты (производства Тайвань), так и высококачественные аналоги, совместимые с продукцией:

• Hiwin (Тайвань)

• TBI Motion (Тайвань)

• Bosch Rexroth (Германия)

• THK (Япония)

• NSK (Япония)

• BallRoll

Тайваньские бренды (Hiwin, TBI Motion) являются стандартом на российском рынке и широко представлены в оборудовании. В связи с массовым появлением низкокачественных китайских подделок, мы предлагаем проверенные аналоги, полностью соответствующие геометрии оригиналов и способные заменить их без доработок.

Шарико-винтовые передачи серии SFE доступны в различных исполнениях для оптимизации скоростных характеристик оборудования.

Основные исполнения:

1. По количеству стартов (заходов):

   • 2 старта (SFExxxx-3) — компактное решение для задач, где важна скорость, но нет экстремальных нагрузок.

   • 4 старта (SFExxxx-6) — максимальная грузоподъемность и жесткость для интенсивных режимов работы.

2. По шагу винта:

   • От стандартного большого шага (16-25 мм) до сверхбольшого (50-64 мм) для максимальных скоростей линейного перемещения.

3. По диаметру вала:

   • От 16 мм (быстрые лазерные граверы) до 50 мм (тяжелые высокоскоростные обрабатывающие центры).

Опции (по запросу):

• Скребки (очистители): Стандартные гайки поставляются без скребков. Для работы в условиях повышенной загрязненности (пыль, стружка) рекомендуется заказывать гайки со скребками. Пожалуйста, укажите это требование при заказе.

Аналоги и совместимость:
Представленные в каталоге ШВП SFE являются взаимозаменяемыми с оригинальными компонентами брендов Hiwin, TBI Motion, а также могут использоваться как аналоги для ремонта оборудования, оснащенного продукцией Bosch Rexroth, THK, NSK и BallRoll.

По умолчанию компоненты ШВП (винт и гайка) поставляются раздельно. В заказе необходимо явно указать, что требуется: только винт, только гайка или комплект.
