Линейные модули: 10 неочевидных фактов о технологиях точного перемещения

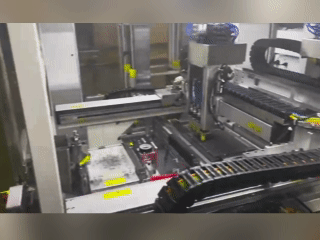

Когда речь заходит о промышленной автоматизации, внимание обычно сосредоточено на контроллерах, алгоритмах машинного зрения или интеграции с MES-системами. Однако любое, даже самое интеллектуальное решение остается виртуальным, пока его команды не преобразуются в точное механическое действие. Именно здесь на первый план выходят линейные модули — высокотехнологичные узлы, трансформирующие вращение серводвигателя или усилие линейного мотора в контролируемое перемещение с микронной повторяемостью. За привычной функцией «переместить объект из точки А в точку Б» скрываются десятки нетривиальных инженерных решений и областей применения, о которых редко говорят на проектных совещаниях.

Рассмотрим десять фактов, демонстрирующих реальный потенциал модулей линейного перемещения в проектах, где цена ошибки измеряется микронами, миллисекундами или безопасностью пациента.

1. Аддитивная печать на скоростях серийного производства
Традиционно 3D-печать ассоциировалась с прототипированием и малыми сериями во многом из-за ограниченной динамики перемещения печатающей головки.

Современные линейные модули с шарико-винтовыми передачами или прямыми линейными приводами изменили ситуацию. Интеграция акселерометров в каретку модуля и алгоритмов активной компенсации вибраций в реальном времени позволяет экструдеру двигаться со скоростью до 500 мм/с, сохраняя точность позиционирования на уровне 0,05 мм.

Это открыло путь к работе с высоконаполненными композитами на основе углеволокна и стекловолокна: абразивная среда предъявляет жесткие требования к защите направляющих, а высокие ускорения при раскладке непрерывного волокна — к жесткости всей системы. На практике, при производстве оснастки для автомобильной промышленности, удалось сократить время печати мастер-модели на 60 % без потери геометрической точности, что перевело аддитивные технологии из лабораторного формата в производственный цех.

2. Машинное зрение и лазер: интеллектуальная коррекция траектории
Лазерная резка листового металла предъявляет противоречивые требования: высокая скорость контурной обработки при сохранении зазора сопла и перпендикулярности луча. Линейные модули в таких системах работают не изолированно, а в связке с камерами технического зрения.

Система сканирует кромку заготовки до начала резки и отслеживает ее положение в процессе, а модуль линейного перемещения динамически корректирует траекторию. Если лист деформирован или смещен на несколько миллиметров, высокодинамичный безлюфтовый модуль на базе ременной передачи с предварительным натяжением отрабатывает поправки без остановки процесса. Это решение, реализованное на одном из заводов по выпуску металлоконструкций, снизило долю брака на 30–40 % и свело к минимуму отходы дорогостоящего легированного проката.

3. Медицина: от хирургии до носимых дозаторов
Применение линейных модулей в медицине выходит далеко за пределы крупных диагностических комплексов. В роботизированных хирургических системах (подобных Da Vinci) миниатюрные линейные приводы обеспечивают микродвижения инструментов с точностью до 0,1 мм, а отсутствие рывков критически важно для сохранности тканей.

В инсулиновых помпах модуль линейного перемещения дозирует подачу препарата с шагом 0,1 ЕД — это позволяет гибко выстраивать базальный профиль и минимизировать риски для пациентов с диабетом. В высокоточных лабораторных анализаторах иммунохемилюминесцентного типа такие же модули перемещают кассеты с образцами, выдерживая погрешность не более 0,05 мм на полном ходу, что напрямую влияет на воспроизводимость клинических тестов.

4. Умное сельское хозяйство: вертикальные фермы
Вертикальные фермы по выращиванию салатов и ягод уже невозможно представить без прецизионной механики. Здесь один и тот же модуль линейного перемещения может выполнять три задачи: перемещать многоярусные полки под светодиодные фитосветильники, позиционировать форсунки аэропоники точно над корневой зоной и управлять роботизированным сборщиком. Для полива критична повторяемость позиционирования с допуском ±1 мм на длине 6 метров, чтобы подать питательный раствор адресно, не размывая субстрат.

При сборе клубники легкий алюминиевый модуль с ременным приводом перемещает манипулятор с мягким захватом, а ключевым требованием становится стойкость к постоянной влажности 80–95 % и слабокислым удобрениям, что заставляет применять направляющие с покрытием из нержавеющей стали и уплотнения каретки с защитой IP65.

5. Сверхскоростная упаковка: предиктивное управление на ходу
В высокоскоростных линиях розлива и упаковки линейные модули сталкиваются с уникальной задачей — синхронизацией с непрерывно движущимся конвейером. Простого отслеживания энкодера уже недостаточно. Сегодня модули интегрируются с предиктивными алгоритмами, которые на основе анализа вибрации и крутящего момента привода прогнозируют микрозадержки и выдают упреждающее ускорение каретке.

На заводе по выпуску дой-паков с соусами это позволило достичь 300 циклов «захват-подача-запайка» в минуту при точности позиционирования пленки ±0,5 мм. Причем смена тары с 200-миллилитрового на 350-миллилитровый пакет выполняется автоматической перестройкой параметров хода модуля без механической перенастройки упоров, что сокращает время переналадки линии до нескольких минут.

6. Портальные системы с параллельной кинематикой обработки
Двухосевые порталы традиционно воспринимаются как решение для плоскости, но инженерная мысль идет дальше. Установка двух независимых линейных модулей по оси Y на одном портале и двух синхронизированных по X позволяет реализовать параллельную обработку.

Представьте фрезерный станок для алюминиевых профилей: пока один шпиндель выполняет торцовку, второй тут же сверлит монтажные отверстия без холостого перехода. Отсутствие последовательного ожидания сокращает время цикла на 40–50 %. Крайне важным становится электронное согласование осей: современные сервоприводы модулей линейного перемещения обмениваются данными по EtherCAT, гарантируя синхронизацию с джиттером менее 1 мкс, что полностью исключает паразитные перекосы портала.

7. Фармацевтика: каждый цикл под запись
Производство твердых лекарственных форм требует не просто точности, а документальной подтвержденности каждого движения. В блистерных машинах линейные модули с абсолютными энкодерами управляют подачей таблеток в ячейки со скоростью до 1000 штук в минуту, позиционируя упаковочную ленту с точностью до 0,01 мм. Каждый цикл записывается в облачный архив с метками времени и идентификатором партии. Если при валидации процесса или аудите GMP обнаруживается отклонение, инженер может восстановить всю кинематику модуля за любой промежуток.

Подобные линии используют, как правило, модули линейного перемещения с закрытыми направляющими, полностью исключающими попадание частиц продукта или изнашивающейся смазки в чистую зону.

8. Микроэлектроника: точность на грани физических пределов
Производство чипов и фотолитография — вотчина координатных столов на основе линейных модулей с прямым приводом и аэростатическими направляющими. Здесь позиционирование кремниевых пластин происходит с точностью до десятых долей микрометра при скоростях рабочего сканирования до 1 м/с и холостых ходах до 2 м/с.

Не менее важен факт компенсации температурных расширений: датчики обратной связи постоянно измеряют температуру станины и линейного двигателя, а система управления в реальном времени корректирует целевую координату, учитывая коэффициент линейного расширения гранитной плиты. Модули для чистых помещений класса ISO 5 оснащаются магнитными линейками и не выделяют пыли благодаря безмасляным подшипникам качения с сепараторами из спецполимеров.

9. Металлообработка: адаптивное управление и активная виброзащита
В станках ЧПУ следующего поколения линейные модули по осям подачи — не просто механизм, а активный элемент системы качества поверхности. Использование прямых линейных двигателей с магнитными энкодерами разрешением 1 нанометр позволяет отслеживать не только положение, но и мгновенную скорость с ускорением каретки. При входе фрезы в угол траектории модуль автоматически снижает подачу, предотвращая возникновение дробления. Встроенные в каретку пьезоэлектрические актуаторы гасят вибрации на частотах до 500 Гц.

На практике обработка сложной пресс-формы таким станком сократила время финишной ручной полировки на 70 % за счет равномерной шероховатости на всех участках контура.

10. Эксплуатация в агрессивных и экстремальных средах
Стандартные модули с алюминиевым профилем не выдерживают условий, о которых пойдет речь. Тем не менее существуют исполнения, работающие при температурах от –60 °C (в вакуумных камерах имитации космоса) до +200 °C (вблизи литейных форм). В подводных роботах-манипуляторах применяются модули линейного перемещения из дуплексной нержавеющей стали с компенсаторами давления, сохраняющие герметичность на глубине 1000 метров.

На объектах атомной энергетики используются версии с защитой от ионизирующего излучения: металлические элементы выполнены из сплавов, малочувствительных к радиационному охрупчиванию, а датчики обратной связи построены на магнитострикционном принципе без полупроводников. Такой модуль обеспечивает дистанционную перегрузку отработанного топлива, полностью исключая присутствие человека в опасной зоне.

Новый виток эволюции: предиктивное обслуживание без датчиков
Перспективы развития напрямую связаны с внедрением промышленного искусственного интеллекта. Уже проходят испытания линейные модули, которые без дополнительных сенсоров, лишь анализируя токовые сигналы сервопривода и временные ряды с энкодера, предсказывают износ направляющих и необходимость замены смазки с точностью до 100 циклов. Это шаг к концепции автономного обслуживания: система сама формирует заявку в службу ремонта до того, как отклонение параметров приведет к аварийному простою.

Каждое из описанных применений — от операционной до морского дна — опирается на правильно подобранный модуль линейного перемещения как на базовый конструктивный элемент. Ошибка на этом этапе выливается в избыточные затраты или потерю точности всей машины. Чтобы реализовать проекты со схожими требованиями, необходим доступ к проверенным типовым и кастомизированным решениям. Ознакомиться с ассортиментом и подобрать конфигурацию для своих задач можно в каталоге линейных модулей UnitMC — от ременных передач для легких скоростных перемещений до прецизионных узлов на ШВП и линейных двигателях для ответственных производственных линий.
