Ролик TFP конический гравитационный

Артикул: TFP

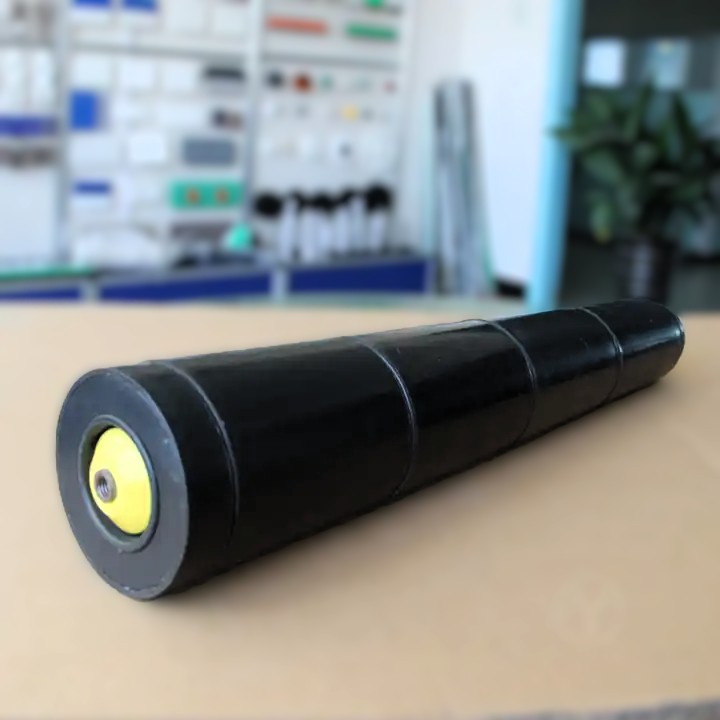

TFP пластиковый конический

Конический гравитационный пластиковый конвейерный ролик

Конические гравитационные пластиковые конвейерные ролики TFP предназначены для плавного перемещения грузов на поворотных участках рольганг. Благодаря разности скорости вращения конической части, ролики обеспечивают перемещение грузов по заданной траектории.

Особенности:

  1. Размер корпуса составляет D50x1.5T; длина роликов варьируется от 250 до 900 мм.
  2. Минимальный и максимальный диаметры конической части составляют 51-54 и 67-111 соответственно.
  3. Ролики состоят из полипропиленовых элементов с ребрами жесткости снаружи и стальной трубы.
  4. Шпиндели доступны в углеродистой стали, нержавеющей стали SUS304 или SUS202; защитные крышки изготавливаются из пластика PA6.
  5. Внутренняя резьба M8x15L облегчает установку роликов на конвейер.

Применение: Конические пластиковые гравитационные конвейерные ролики широко применяются в различных отраслях, таких как пищевая промышленность, фармацевтика, химическая промышленность и др. Они идеально подходят для перемещения различных грузов, включая коробки, мешки и бутылки.

Варианты исполнения и размеры гравитационного конического ролика TFP:

Модель (Артикул) Размеры корпуса DXT Габаритная длина AGL Монтажная длина EL Длина ролика RL Мин. Ø
конической
части D1
Макс. Ø
конической
части D2
Диаметр оси ZD Внутренняя резьба
TFP D50×1,5 Т RL+7 RL+6 250 51 67 12 M8×15L
300 54 78
350 51 78
400 54 80
450 51 80
500 54 86
550 51 86
600 54 92
650 51 92
700 54 98
750 51 98
800 54 105
850 51 105
900 54 111

Характеристики:

Характеристика Цвет втулки Материалы
Конические элементы Основа ролика Шпиндель Защитные крышки
1 Серый РР углеродистая сталь С Углеродистая сталь C PA6
2 Индивидуальный
3 SUS304
4 SUS202
5 Черный Углеродистая сталь C
6 Индивидуальный
7 SUS304
8 SUS202

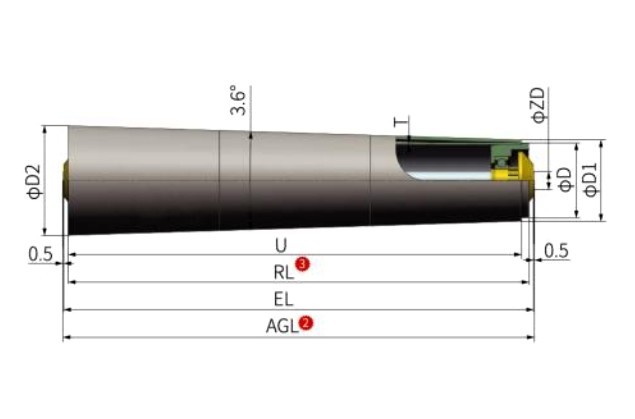

Чертеж ролика:

Чертеж ролика TFP

При оформлении заказа на товар, пожалуйста, указывайте артикул, размеры и характеристики.
